UP4B-2R2-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 23.7A 12A 2.2μH 4.8mΩ ±20% 标准安装,贴片安装 22.1mm*15mm*7.87mm
供应商型号: N-UP4B-2R2-R
供应商: 云汉优选
标准整包数: 275

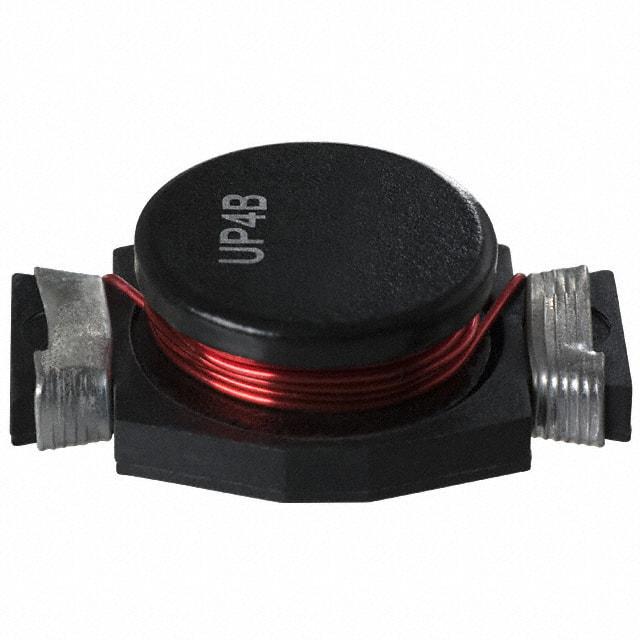

EATON 贴片电感 UP4B-2R2-R

UP4B-2R2-R概述

    UNI-PAC™ 鼓芯功率电感器技术手册

    产品简介


    UNI-PAC™ 鼓芯功率电感器是一款适用于多种应用的高效能电感器,尤其适用于要求低电感和高电流的小型化封装需求。这些电感器具有高功率密度的特点,能够满足工作站、服务器、台式计算机、DVD播放器、便携式电源设备、基站、工业电源、输出滤波扼流圈和测试仪器等多种应用需求。核心材料为铁氧体,能够提供良好的电磁性能和机械保护。

    技术参数


    | 部件编号 | 标称电感量(μH) | ±20%电感量(μH) | 最大连续电流(A) | 电流饱和度(A) | 直流电阻(Ω) |
    |
    | UP1B-R47-R | 0.47 | 0.569 | 6.0 | 7.7 | 0.0097 |
    | UP1B-1R0-R | 1.0 | 1.20 | 4.4 | 5.3 | 0.0177 |
    | UP1B-1R5-R | 1.5 | 1.61 | 4.2 | 4.5 | 0.0200 |
    | UP1B-2R2-R | 2.2 | 2.62 | 3.1 | 3.5 | 0.0363 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 高功率密度:UNI-PAC™ 鼓芯功率电感器能够在紧凑的封装中提供高功率密度。
    2. 低电感和高电流:适合需要低电感和高电流的应用场合,例如便携式设备和服务器系统。
    3. 高温适应性:存储和工作温度范围广泛,能够在-40°C到+125°C的环境中稳定工作。
    4. UL 94V-0认证:符合UL 94V-0阻燃标准,安全可靠。

    应用案例和使用建议


    - 应用案例:
    - 服务器和工作站中的稳压器。
    - 台式计算机电源供应。
    - 便携式充电设备。

    - 使用建议:
    - 在设计时要确保电感器的额定电流与实际需求匹配,避免过载。
    - 确保电路板上的焊接工艺符合手册中的焊接规范,以确保可靠连接。

    兼容性和支持


    - 兼容性:UNI-PAC™ 鼓芯功率电感器可以与其他标准尺寸的电感器兼容,方便替换和升级。
    - 支持:制造商提供详细的技术支持文档,包括安装指南、电气参数及典型应用案例。如有任何问题,可联系制造商获得专业帮助。

    常见问题与解决方案


    1. 问:如何确定电感器的电流饱和点?
    - 答:通过查阅手册中的技术规格表,可以根据具体型号找到相应的电流饱和值。在实际应用中,应保证工作电流不超过饱和电流。

    2. 问:如何正确焊接电感器?
    - 答:参照手册中的焊接温度曲线图,使用适当的焊接工艺和温度控制。确保焊接过程遵循J-STD-020标准。

    总结和推荐


    UNI-PAC™ 鼓芯功率电感器是一款高性能、可靠且灵活的电感器,适用于多种电子设备。其高功率密度、宽工作温度范围以及优良的电气性能使其成为现代电子设计的理想选择。无论是对于专业级应用还是普通消费者,这款电感器都是值得信赖的产品。
    综上所述,推荐使用UNI-PAC™ 鼓芯功率电感器,特别是在需要紧凑设计和高性能要求的应用中。

UP4B-2R2-R参数

参数
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 23.7A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 4.8mΩ
额定电流 12A
长*宽*高 22.1mm*15mm*7.87mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP4B-2R2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP4B-2R2-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP4B-2R2-R UP4B-2R2-R数据手册

UP4B-2R2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
275+ $ 1.7702 ¥ 15.0467
15125+ $ 1.2669 ¥ 10.7687
库存: 275
起订量: 275 增量: 275
交货地:
最小起订量为:275
合计: ¥ 4137.84
