BK1/S520-20-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 420V 420A²S 快速熔断 Cartridge,Ceramic 20A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: BK1/S520-20-R
供应商: 国内现货
标准整包数: 1000

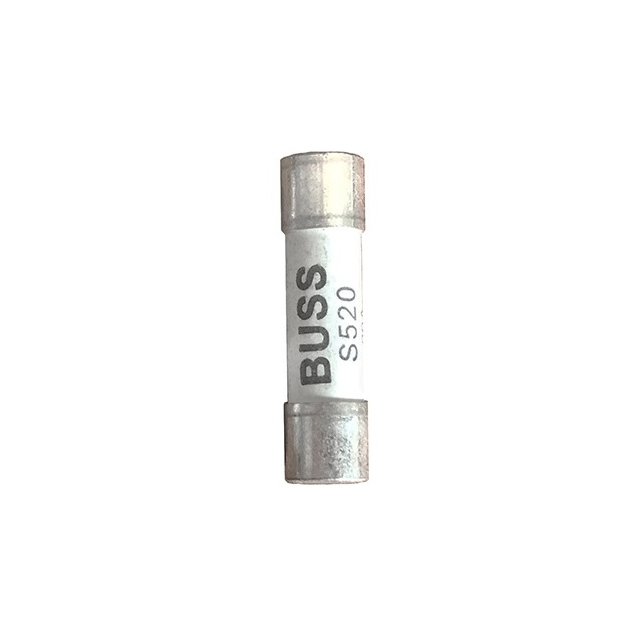

EATON 熔断保险丝 BK1/S520-20-R

BK1/S520-20-R概述


    产品简介


    S520系列5 mm x 20 mm快速响应陶瓷管保险丝是一种专为高能量和高效率应用设计的保护装置。这种保险丝主要应用于数据中心服务器电源供应系统、智能商业建筑、电信电源系统以及其他类似场合。其快响应特性使其成为保护敏感电子设备免受过载和短路损坏的理想选择。

    技术参数


    - 尺寸: 5 mm x 20 mm
    - 电压额定值: 420 Vac
    - 熔断电流:
    - 8 A: 200/1500 A
    - 10 A: 200/1500 A
    - 12.5 A: 300/1500 A
    - 15 A: 300/1500 A
    - 16 A: 300/1500 A
    - 20 A: 300/1500 A
    - 直流冷态电阻:
    - 8 A: 9 mΩ
    - 10 A: 8 mΩ
    - 12.5 A: 8.1 mΩ
    - 15 A: 6.8 mΩ
    - 16 A: 6.1 mΩ
    - 20 A: 5 mΩ
    - 典型I²t:
    - 8 A: 104 A²s
    - 10 A: 155 A²s
    - 12.5 A: 160 A²s
    - 15 A: 220 A²s
    - 16 A: 280 A²s
    - 20 A: 420 A²s
    - 工作温度范围: -55 °C至+125 °C
    - 包装形式:
    - 卡盒式:5件/盒(仅限陶瓷版本)
    - 纸板箱:100件/盒
    - 塑料袋:1000件/袋(仅限陶瓷版本)
    - 铝箔带:1500件/盘(仅限轴向引脚版本)

    产品特点和优势


    S520系列保险丝采用了快响应陶瓷材料,能够在过载或短路时迅速熔断,从而有效地保护电路。其镍/银镀层黄铜端子结构不仅提高了可靠性,还能增强耐腐蚀性能。此外,该系列保险丝可提供两种安装方式:卡盒式和轴向引脚式,适应不同应用场景的需求。其高效能和高可靠性使其在各类高能效应用中表现出色。

    应用案例和使用建议


    S520系列保险丝广泛应用于各种高能效应用场合,例如数据中心的服务器电源、智能建筑系统及电信设备的电源管理。为了确保最佳效果,建议在使用过程中严格按照制造商的焊接工艺规范进行操作。特别是对于轴向引脚版本,推荐使用波峰焊工艺,以提高装配效率和可靠性。同时,在设计电路时,要根据实际需求合理选择合适的电流额定值,避免不必要的能源浪费。

    兼容性和支持


    S520系列保险丝与多种电路兼容,适用于各类需要高可靠性和快速响应的应用场景。制造商提供了详细的技术文档和支持服务,包括安装指南和常见问题解答,以便用户能够轻松找到解决问题的方法。用户还可以通过制造商的网站获取最新的产品信息和技术支持。

    常见问题与解决方案


    1. Q: 在高温环境下使用时,保险丝的性能是否会受到影响?
    - A: 保险丝的工作温度范围为-55 °C至+125 °C,并且在超过特定温度时会进行热降额处理。因此,在高温环境下使用时,建议仔细检查其工作条件,以确保安全运行。
    2. Q: 保险丝的使用寿命是多少?
    - A: 由于使用条件不同,保险丝的使用寿命可能有所不同。但一般来说,只要按照规定条件使用,S520系列保险丝的使用寿命是相当长的。
    3. Q: 如何正确存储保险丝以延长其寿命?
    - A: 应将保险丝存放在干燥、无尘的环境中,并避免直接暴露在高温或潮湿条件下。这样可以有效延长其使用寿命。

    总结和推荐


    综上所述,S520系列5 mm x 20 mm快速响应陶瓷管保险丝凭借其出色的性能、可靠性及广泛的适用性,在高能效应用中表现出色。不论是数据中心、智能建筑还是电信设施,S520都能发挥重要作用。强烈推荐此产品给对高可靠性和高能效要求高的客户。

BK1/S520-20-R参数

参数
熔断 I²t 420A²S
额定电流 20A
熔断电流 -
额定电压-AC 420V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
包装方式 散装

BK1/S520-20-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK1/S520-20-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK1/S520-20-R BK1/S520-20-R数据手册

BK1/S520-20-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
