PHV-5R4V255-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 1000h@ 65°C -10%~30% 5.4V 5.4V 80mΩ@ 100Hz 2.5F 通孔安装 21.3mm*11mm*23mm
供应商型号: N-PHV-5R4V255-R
供应商: 云汉优选
标准整包数: 1

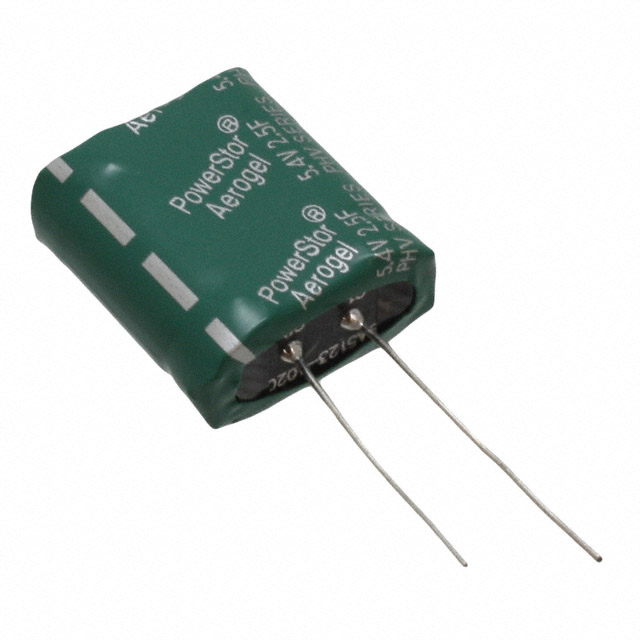

EATON 其他固定电容 PHV-5R4V255-R

PHV-5R4V255-R概述

    PHV Supercapacitors 技术手册

    产品简介


    Eaton 的 PHV 超级电容器是一种独特的超高电容设备,采用电化学双层电容器(EDLC)结构并结合高性能材料。这种先进的技术组合使 Eaton 能够提供各种专为特定应用定制的电容器解决方案,从微安级别几天到几安培毫秒级别的应用。

    技术参数


    - 额定容量范围:0.5 F 到 5.0 F
    - 最大工作电压:5.4 V
    - 浪涌电压:6.0 V
    - 电容容差:-10% 至 +30%
    - 工作温度范围:-40 °C 至 +65 °C
    - 封装信息:
    - 标准包装:每袋 100 个
    - 大批量可按需求提供
    - 延长工作温度范围:-40 °C 至 +85 °C(+85 °C 时线性降额至 4.0 V)
    - 垂直/水平封装尺寸:8.5 x 16.8 x 14.0 mm 至 11.0 x 21.3 x 32.5 mm
    - 最大等效串联电阻 (ESR):0.300 Ω 至 0.065 Ω(1 kHz 测试频率)
    - 泄漏电流:在 +20 °C 下 100 小时后为 13 µA 至 28 µA
    - 典型质量:2.6 g 至 6.8 g

    产品特点和优势


    - 高能量密度:超大电容值提供了卓越的能量密度。
    - 低等效串联电阻 (ESR):低 ESR 保证了高功率密度。
    - 宽工作温度范围:能够在极端条件下稳定运行,适用于多种恶劣环境。

    应用案例和使用建议


    - 脉冲电源应用:PHV 超级电容器非常适合需要快速释放大量能量的应用,如电动工具或无线电设备。
    - 桥接或保持电源:当主电源断开时,超级电容器可以立即接管,确保系统的持续运行。
    使用建议:
    - 在焊接过程中需遵循严格的波峰焊工艺规范,以防止损坏。
    - 避免使用红外线或对流式回流焊方法。

    兼容性和支持


    - 兼容性:PHV 超级电容器与其他电子元件具有良好的兼容性,适用于多种设备和电路设计。
    - 技术支持:Eaton 提供全面的技术支持和售后服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问题:如何正确焊接 PHV 超级电容器?
    - 解决方案:遵循正确的波峰焊工艺流程,严格控制预热和峰值温度。
    2. 问题:在高温环境下如何保证电容器的稳定性?
    - 解决方案:在高温环境下使用时应注意线性降额操作,确保电压不超过安全限制。
    3. 问题:电容器出现泄漏电流异常怎么办?
    - 解决方案:检查电路设计是否合理,必要时更换符合标准的电容器。

    总结和推荐


    Eaton 的 PHV 超级电容器以其高能量密度、低 ESR 和宽工作温度范围等特点,在多个应用领域表现优异。特别是对于需要快速释放能量的应用,如脉冲电源和桥接电源系统,该产品是理想的选择。整体而言,我们强烈推荐 Eaton 的 PHV 超级电容器用于任何需要高可靠性和高性能的电子项目。

PHV-5R4V255-R参数

参数
额定电压-DC 5.4V
电容个数 -
ESR-等效串联电阻 80mΩ@ 100Hz
额定电压 5.4V
容差 -10%~30%
温度系数 -
工作寿命 1000h@ 65°C
额定电压-AC -
纹波电流 -
介电材料 -
电容值 2.5F
长*宽*高 21.3mm*11mm*23mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

PHV-5R4V255-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PHV-5R4V255-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON PHV-5R4V255-R PHV-5R4V255-R数据手册

PHV-5R4V255-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
