首页  >  产品百科  >  PHV-5R4V474-R

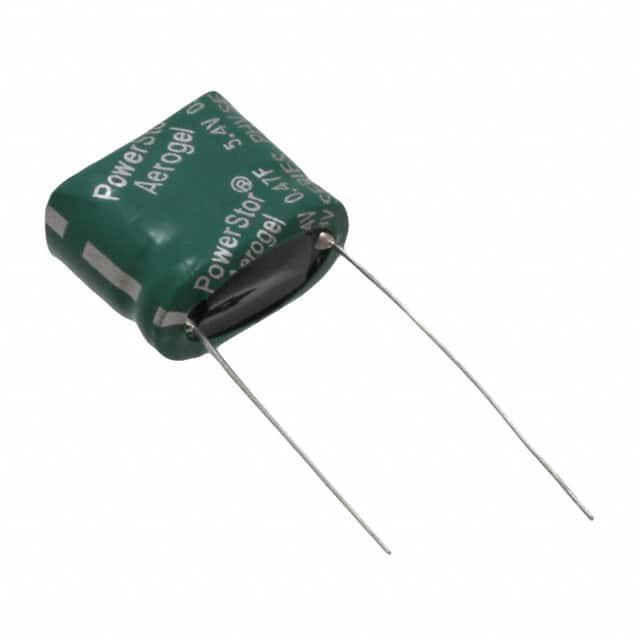

PHV-5R4V474-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 1000h@ 65°C -10%~30% 5.4V 5.4V 400mΩ@ 100Hz 470mF 通孔安装 17.3mm*9mm*14.5mm
供应商型号: 2148515
供应商: 海外现货
标准整包数: 1
EATON 其他固定电容 PHV-5R4V474-R

PHV-5R4V474-R概述

    Eaton PHV Supercapacitors: A Comprehensive Guide

    1. 产品简介


    Eaton的超级电容器(PHV Supercapacitors)是采用电化学双层电容(EDLC)结构和高性能材料相结合的独特装置。这些先进的技术使Eaton能够提供广泛且定制化的电容器解决方案,适用于各种应用,从微安级的持续数天到数安培级的毫秒脉冲。

    2. 技术参数


    - 电容范围: 0.5 F 至 5.0 F
    - 最大工作电压: 5.4 V
    - 浪涌电压: 6.0 V
    - 温度范围: -40°C 至 +65°C(延伸至-40°C 至 +85°C)
    - 电容容差: -10% 至 +30%
    - 漏电流: 在5V, +20°C 下100小时后为0.065 µA 至 0.07 µA
    - 包装信息: 标准包装为袋装,每袋100个单位

    3. 产品特点和优势


    - 大电容: 电容量高,提供更高的能量密度。
    - 超低等效串联电阻(ESR): 提供更高的功率密度,减少能量损耗。
    - 宽温范围: 能够在极端环境下工作,适用范围更广。

    4. 应用案例和使用建议


    - 脉冲功率应用: 适用于需要瞬间高能量的应用,如电池后备电源。
    - 桥接或保持电源: 可以在主电源失效时提供短时间的能量支持。
    使用建议:
    - 安装指南: 需要遵循波峰焊工艺参数,避免手动焊接。
    - 清洁注意事项: 尽量避免电路板清洗,如果必须清洗,则需使用标准的清洗液,并确保彻底干燥。

    5. 兼容性和支持


    Eaton PHV超级电容器的设计旨在与标准焊接工艺兼容,适用于大多数电路板。制造商提供了详尽的技术支持,包括产品手册、焊接指南及常见问题解答,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题: 手动焊接容易损坏电容器?
    - 解决方案: 不推荐手动焊接,应采用波峰焊或其他自动化焊接方式。
    - 问题: 清洗过程中电容器损坏?
    - 解决方案: 使用适当的清洗液并在清洗后彻底干燥。

    7. 总结和推荐


    Eaton的PHV超级电容器凭借其大电容、低ESR及宽温范围等特点,在多种应用中表现出色。结合制造商提供的全面支持和文档,这些电容器是值得推荐的产品。无论是作为备用电源还是高能脉冲应用,Eaton的PHV超级电容器都是可靠的选择。

PHV-5R4V474-R参数

参数
纹波电流 -
额定电压-DC 5.4V
介电材料 -
容差 -10%~30%
工作寿命 1000h@ 65°C
ESR-等效串联电阻 400mΩ@ 100Hz
电容个数 -
额定电压-AC -
额定电压 5.4V
电容值 470mF
温度系数 -
长*宽*高 17.3mm*9mm*14.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PHV-5R4V474-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PHV-5R4V474-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON PHV-5R4V474-R PHV-5R4V474-R数据手册

PHV-5R4V474-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.0003
5+ ¥ 37.5003
10+ ¥ 36.0003
20+ ¥ 33.6003
40+ ¥ 33.0003
100+ ¥ 32.4003
500+ ¥ 32.4003
1000+ ¥ 32.4003
库存: 712
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 39
