首页  >  产品百科  >  PB-5R0V474-R

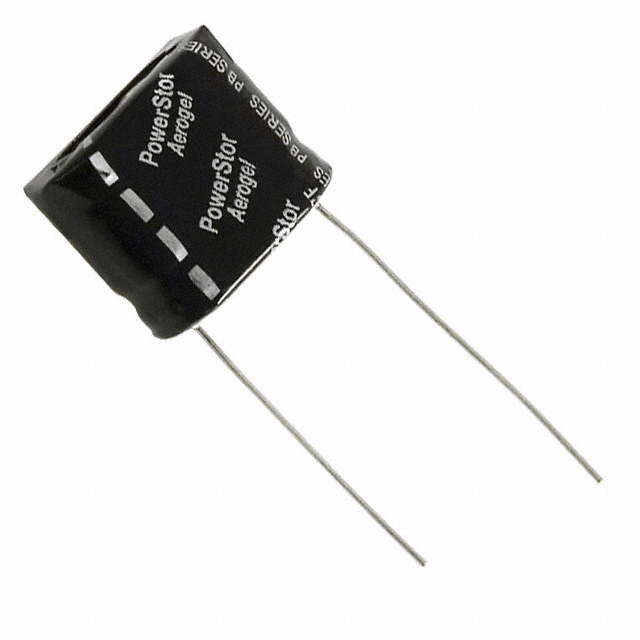

PB-5R0V474-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 1000h@ 70°C -20%~80% 5V 5V 1Ω@ 100Hz 470mF 通孔安装 17.3mm*9mm*14.5mm
供应商型号: N-PB-5R0V474-R
供应商: 云汉优选
标准整包数: 1
EATON 其他固定电容 PB-5R0V474-R

PB-5R0V474-R概述


    产品简介


    Eaton PowerStor超级电容器是基于超高的电容特性而设计的独特电子元器件,采用电化学双层电容器(EDLC)结构结合高性能材料,能够提供从几微安到几安培不等的电流输出,适用于从几毫秒到几天的时间范围内的多种应用需求。该类产品主要包括圆柱形封装,适用于广泛的工业和消费类电子产品领域。

    技术参数


    - 工作电压: 最大工作电压为5.0V,浪涌电压可达6.0V。
    - 电容范围: 0.1F至1.0F。
    - 电容容差: 从初始值的-20%到+80%,在+20°C时。
    - 操作温度范围: -25°C至+70°C,某些型号可扩展到+85°C。
    - 其他规格: 最大初始等效串联电阻(ESR)为1.0Ω(测量频率为100Hz),初始漏电流在+20°C条件下72小时后不超过12μA。
    - 尺寸与质量: 不同型号电容器的尺寸和重量也有所不同,如0.1F型号尺寸为5.5 x 10.8 x 12.5mm,重1.1克;0.47F型号尺寸为8.5 x 16.8 x 14.0mm,重2.4克;1.0F型号尺寸为8.5 x 16.8 x 21.5mm,重3.5克。

    产品特点和优势


    - 低等效串联电阻(ESR): 这使得电容器在高频应用中表现出色。
    - 高电容特性: 支持更大的储能需求。
    - 长循环寿命: 经过1000小时测试后,电容量衰减小于30%,ESR变化小于300%。
    - 低漏电流: 在高温环境下仍保持较低的漏电流水平。
    - 通过UL认证: 提升了产品的安全性和可靠性。

    应用案例和使用建议


    Eaton PowerStor超级电容器广泛应用于电池替换、电源桥接和内存备份等领域。例如,在需要临时供电的应用中,可以作为备用电源来延长系统的运行时间。使用时建议确保电路板的清洁方式正确,避免对电容器造成损害。

    兼容性和支持


    Eaton公司提供详细的技术支持和售后保障,同时电容器支持标准包装形式的交付。针对特殊的大批量需求,亦可根据请求提供定制化的包装服务。

    常见问题与解决方案


    1. 如何处理电容器的泄漏问题?
    确保正确的安装方法,避免过度弯曲引脚导致内部元件损坏。若出现漏电流异常,需检查电路连接是否正确。
    2. 能否通过波峰焊工艺进行焊接?
    可以使用铅焊或无铅焊料进行波峰焊接,但需遵循规定的焊接曲线,以避免对电容器造成热损伤。
    3. 电容器的清洗步骤?
    尽量避免直接清洗电容器,但在必要时,采用超声波清洗液浸泡不超过5分钟,并在+60°C以下的温度下清洗。之后必须彻底冲洗并干燥。

    总结和推荐


    总体来看,Eaton PowerStor超级电容器凭借其高电容特性、低漏电流和较长的使用寿命,在多个应用场景中展现出显著的优势。尤其适合那些对能量存储要求较高的系统。鉴于其优良的设计和可靠的性能表现,我们强烈推荐这一系列的产品用于各种需要高效能储能解决方案的应用场合。

PB-5R0V474-R参数

参数
额定电压-AC -
额定电压-DC 5V
ESR-等效串联电阻 1Ω@ 100Hz
工作寿命 1000h@ 70°C
电容值 470mF
电容个数 -
纹波电流 -
容差 -20%~80%
温度系数 -
额定电压 5V
介电材料 -
长*宽*高 17.3mm*9mm*14.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

PB-5R0V474-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PB-5R0V474-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON PB-5R0V474-R PB-5R0V474-R数据手册

PB-5R0V474-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.505 ¥ 38.2925
65+ $ 4.2951 ¥ 36.5084
100+ $ 4.0086 ¥ 34.0731
500+ $ 3.1416 ¥ 26.7036
1000+ $ 2.3664 ¥ 20.1144
库存: 2666
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 957.31
