PHB-5R0V255-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 1000h@ 70°C -10%~30% 5V 5V 200mΩ@ 100Hz 2.5F 通孔安装 21.3mm*11mm*23mm
供应商型号: 4543858
供应商: 海外现货
标准整包数: 1

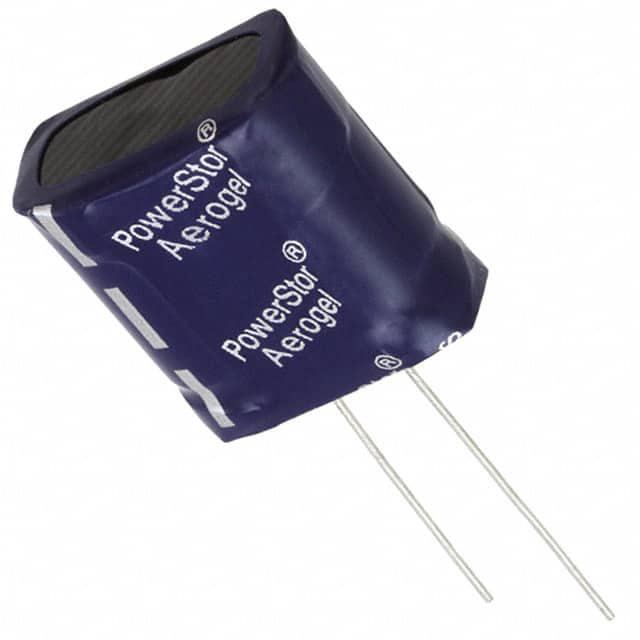

EATON 其他固定电容 PHB-5R0V255-R

PHB-5R0V255-R概述

    PHB Supercapacitors:Eaton 超级电容器的技术解析

    1. 产品简介


    Eaton 的 PHB 系列超级电容器采用独特的电化学双层电容(EDLC)构造结合新型高性能材料。这一先进组合使 Eaton 能够提供一系列电容器解决方案,以适应多种特定应用需求,从微安级别持续数天到几安培持续数毫秒的应用均可满足。

    2. 技术参数


    - 基本规格:
    - 容量范围:1.5 F 至 5.0 F
    - 最大工作电压:5.0 V
    - 浪涌电压:5.5 V
    - 容量公差:-10% 至 +30%

    - 性能参数:
    - 温度范围:-25°C 至 +70°C
    - 存储温度范围:-25°C 至 +85°C(+85°C 时线性降额至 4.0 V)
    - 工作寿命:1000 小时 @ +70°C @ 5.0 Vdc,最大变化为:容量变化≤30%,ESR 变化≤200%
    - 尺寸与重量:
    - 典型尺寸(毫米):长度、宽度、高度不一,根据具体型号不同
    - 典型质量:3.3g 至 7.5g

    - 包装信息:
    - 标准包装:袋装,每袋 100 个

    3. 产品特点和优势


    PHB 系列超级电容器具有高能量密度、低 ESR(等效串联电阻)的特点,使得它们能够实现高功率密度。这些特点使其在多种应用中表现优异,如桥接电源、内存备份和电池替换等。

    4. 应用案例和使用建议


    - 桥接或保留电源:在电源故障时提供瞬间电力支持,确保系统稳定运行。
    - 内存备份:确保在断电情况下,重要数据能够保存。
    - 电池替换:在一些需要较长储能时间的场合替代电池使用。
    使用建议:
    - 在高温环境中使用时,应注意电容器的线性降额特性,以避免过热损坏。
    - 进行焊接操作时,应遵循提供的焊接曲线进行波峰焊、手工焊接或回流焊,注意焊接温度和时间的控制。

    5. 兼容性和支持


    PHB 系列超级电容器可以与多种电子设备和组件兼容,特别是那些需要高能量密度和快速响应的应用。Eaton 提供全面的技术支持,包括但不限于产品选择指南、焊接指导和售后维护。

    6. 常见问题与解决方案


    - 问题:如何处理在极端温度下工作的超电容器?
    - 解决方案:确保在储存和工作时不超过推荐温度范围,并注意线性降额特性,以避免过热。
    - 问题:如何正确焊接超电容器?
    - 解决方案:严格按照提供的焊接曲线操作,避免过高温度或过长时间导致损坏。

    7. 总结和推荐


    综上所述,PHB 系列超级电容器以其高能量密度、低 ESR 和广泛的温度适应能力脱颖而出。这使其在多个关键应用中成为理想选择。对于需要高可靠性、长寿命和高性能储能解决方案的设计工程师来说,Eaton 的 PHB 系列超级电容器无疑是一个值得推荐的选择。

PHB-5R0V255-R参数

参数
温度系数 -
额定电压-AC -
额定电压-DC 5V
介电材料 -
容差 -10%~30%
ESR-等效串联电阻 200mΩ@ 100Hz
电容个数 -
电容值 2.5F
额定电压 5V
工作寿命 1000h@ 70°C
纹波电流 -
长*宽*高 21.3mm*11mm*23mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PHB-5R0V255-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PHB-5R0V255-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON PHB-5R0V255-R PHB-5R0V255-R数据手册

PHB-5R0V255-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.9139
5+ ¥ 25.2651
10+ ¥ 25.2651
20+ ¥ 24.2545
40+ ¥ 22.6375
100+ ¥ 21.8291
500+ ¥ 21.8291
1000+ ¥ 21.8291
库存: 96
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.91
