首页  >  产品百科  >  PTSLR12066V110

PTSLR12066V110

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: Eaton 自恢复保险丝, Bussmann 系列, 6V, 2.2A, 保持电流1.1A
供应商型号: 3605925
供应商: 海外现货
标准整包数: 10

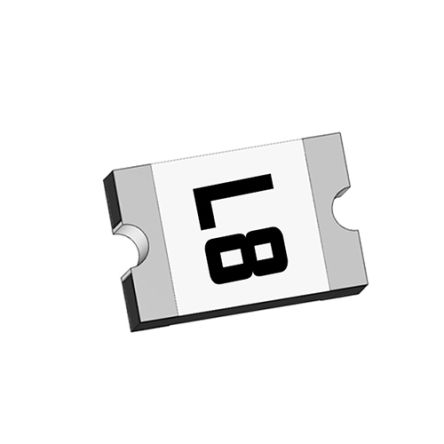

EATON PTC可复位保险丝 PTSLR12066V110

PTSLR12066V110概述

    Eaton PTSLR1206系列低电阻表面贴装PTC熔断器

    产品简介


    Eaton PTSLR1206系列是一款低电阻表面贴装正温度系数(PTC)复位熔断器,适用于各种需要过载保护的应用。这些熔断器具有快速响应时间和紧凑的设计,适用于数据端口、微型电机和风扇、低压测试测量设备、手持设备、PC医疗设备、USB保护、二次锂离子电池保护等场景。

    技术参数


    | 参数 | 规格 |

    | 最大电压 (Vdc) | 6 V |
    | 最大电流 (Imax) | 50 A |
    | 额定电流 (Ihold) | 0.75 A 至 7.0 A |
    | 跳闸电流 (Itrip) | 1.5 A |
    | 功率消耗 (Pd) | 0.8 W |
    | 时间至跳闸 (秒) | 0.3 秒 |
    | 初始电阻 (Ω) | 0.017 Ω |
    | 跳闸后电阻 (Ω) | 0.18 Ω |
    | 安全认证 | cULus, TÜV 认证 |

    产品特点和优势


    PTSLR1206系列熔断器拥有以下独特功能和优势:
    - 正温度系数(PTC):当电路异常时自动恢复。
    - 低电阻:确保高效的电流传导能力。
    - 紧凑尺寸:采用1206封装,适合空间受限的应用。
    - 广泛的工作范围:工作温度范围从-40°C到+85°C。
    - 快速跳闸时间:保证对电路故障的快速响应。

    应用案例和使用建议


    PTSLR1206系列熔断器广泛应用于多个领域,如数据端口、微型电机和风扇、低压测试测量设备、手持设备、PC医疗设备、USB保护等。对于设计工程师来说,合理选择电流等级非常重要,以确保其在预期的工作条件下正常工作。例如,在设计电池充电系统时,可以考虑选择能够承受高电流的型号(如PTSLR12066V550)来提供更强的保护。

    兼容性和支持


    这些熔断器与大多数标准SMD焊接工艺兼容,且通过cULus和TÜV认证。制造商提供全面的技术支持和售后服务,确保客户能够顺利集成和使用这些产品。

    常见问题与解决方案


    1. 问题:如何判断熔断器是否需要更换?
    - 解决方法:检查熔断器的阻抗变化,如果初始电阻与跳闸后电阻差异显著,则可能需要更换。
    2. 问题:如何避免过热导致的误跳闸?
    - 解决方法:确保电路设计符合熔断器的最大额定值,并进行适当的散热处理。
    3. 问题:熔断器无法复位怎么办?
    - 解决方法:检查电路是否存在永久性短路问题,如果是,需修复电路后重新安装熔断器。

    总结和推荐


    PTSLR1206系列熔断器以其独特的功能和优势,成为众多应用场合的理想选择。特别是对于需要快速响应和紧凑设计的应用场景,这些产品表现出色。因此,强烈推荐使用Eaton PTSLR1206系列熔断器,以确保您的电子设备具备可靠的过载保护。

PTSLR12066V110参数

参数
冷电阻 -
最大额定电流 50A
最小初始态电阻值 15mΩ
最大跳断后电阻值 130mΩ
跳闸时间 300ms
最大电压 6V
保持电流 1.1A
跳闸电流 2.2A
长*宽*高 3.25mm(长度)*700μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTSLR12066V110厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTSLR12066V110数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTSLR12066V110 PTSLR12066V110数据手册

PTSLR12066V110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.0006
100+ ¥ 2.6885
500+ ¥ 2.6885
1000+ ¥ 2.6405
2500+ ¥ 2.5925
5000+ ¥ 2.5925
25000+ ¥ 2.5925
50000+ ¥ 2.5925
库存: 3265
起订量: 20 增量: 0
