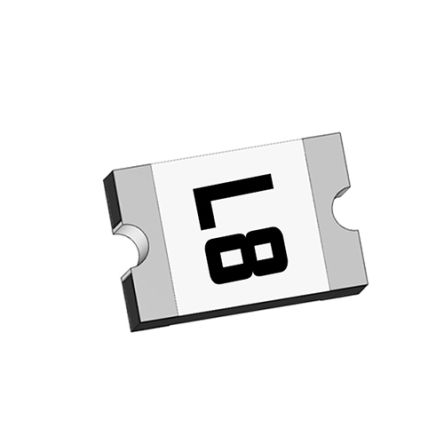

PTSLR12066V150

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: Eaton 自恢复保险丝, Eaton Bussman 系列, 6V, 3A, 保持电流1.5A
供应商型号: 3605926
供应商: 海外现货
标准整包数: 10
EATON PTC可复位保险丝 PTSLR12066V150

PTSLR12066V150概述

    电子元器件产品技术手册:低电阻SMD PTC熔断器
    摘要
    本文档详细介绍了Eaton公司生产的低电阻表面贴装PTC(Positive Temperature Coefficient)熔断器。这些产品设计用于各种低电压设备中的过流保护,具有紧凑的尺寸、快速响应时间和广泛的电流范围。本文档将涵盖产品特点、技术参数、应用场景以及常见问题与解决方案。

    1. 产品简介


    Eaton公司的PTSLR1206系列是一款低电阻表面贴装PTC熔断器,适用于多种电子设备中的过电流保护。这些熔断器具有高可靠性,可以在宽泛的工作温度范围内提供保护。它们特别适合于微电机、风扇、低电压测试测量设备、手持设备、USB接口、二次锂离子电池、游戏机、机顶盒等应用场景的过电流保护。

    2. 技术参数


    | 参数 | 描述 |

    | 封装尺寸 | 1206 (3216 metric) |
    | 工作电压 | 6 V |
    | 电流范围 | 0.75 A 至 7.0 A |
    | 熔断时间 | 0.3 秒至 5 秒 |
    | 功率消耗 | 0.001 W 至 0.018 W |
    | 最大故障电流 | 11.0 A |
    | 温度范围 | -40 °C 至 +85 °C (带降额处理) |
    | 存储条件 | 相对湿度≤75%,远离腐蚀性气氛和阳光 |
    | 安全认证 | cUL, cUS, TÜV |

    3. 产品特点和优势


    - 正温度系数特性:具备正温度系数,能在故障时自动切断电路并限制过电流。
    - 表面贴装设计:易于自动化生产和安装。
    - 低电阻:正常工作状态下具有较低的电阻,减少功耗。
    - 紧凑封装:采用1206封装尺寸,适合高密度电路板设计。
    - 多种电流选择:覆盖了从0.75 A到7.0 A的不同电流范围,满足不同应用场景的需求。
    - 认证齐全:通过了cUL、cUS和TÜV安全认证,确保可靠性和安全性。

    4. 应用案例和使用建议


    - 数据端口保护:适用于高速数据传输设备,防止短路引起的损坏。
    - 微电机和风扇保护:有效防止过热导致的设备损坏。
    - 低电压设备:如手机充电器、低电压测试仪器等,提供可靠的过电流保护。
    - 电池管理:可应用于锂离子电池的二次保护,避免过充引发的安全隐患。
    使用建议:
    - 在设计电路时应考虑熔断器与负载之间的距离,以减小寄生电感和电容的影响。
    - 确保在电路板布局阶段留有足够的散热空间,防止因过热导致的误动作。
    - 在更换熔断器时,务必遵循正确的焊接和装配工艺,以保证电气连接的可靠性。

    5. 兼容性和支持


    - 兼容性:本系列产品可广泛应用于各种电子设备中,如PC医疗设备、USB接口、游戏机等。
    - 支持:厂商提供了详尽的技术文档和在线支持服务,便于用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:熔断器在正常操作下频繁跳闸。
    - 解决方案:检查电路是否存在异常负载,或者熔断器是否选择了合适的电流等级。

    - 问题2:熔断器在极端环境下无法正常工作。
    - 解决方案:确认是否符合熔断器的工作温度范围,必要时采取适当的散热措施。

    7. 总结和推荐


    总体而言,Eaton公司的PTSLR1206系列低电阻表面贴装PTC熔断器凭借其出色的电气特性和可靠性,在各类低电压电子设备中具有广泛的适用性。其独特的功能使其成为众多应用的理想选择。鉴于其卓越的性能和全面的支持体系,强烈推荐使用该系列产品。
    如有任何疑问,欢迎随时联系Eaton技术支持团队获取帮助。

PTSLR12066V150参数

参数
跳闸电流 3A
冷电阻 -
最大额定电流 50A
最小初始态电阻值 10mΩ
最大跳断后电阻值 80mΩ
跳闸时间 300ms
最大电压 6V
保持电流 1.5A
长*宽*高 3.25mm(长度)*700μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTSLR12066V150厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTSLR12066V150数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTSLR12066V150 PTSLR12066V150数据手册

PTSLR12066V150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.1787
100+ ¥ 2.8481
500+ ¥ 2.7972
1000+ ¥ 2.7972
2500+ ¥ 2.7464
5000+ ¥ 2.7464
库存: 4611
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.78
直接购买
加入购物车
