首页  >  产品百科  >  PTSLR06036V150

PTSLR06036V150

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: 4s 3A 20mΩ 6V 120mΩ 50A 1.5A 0603 贴片安装 1.8mm*1mm*1mm
供应商型号: 3864300
供应商: 海外现货
标准整包数: 1

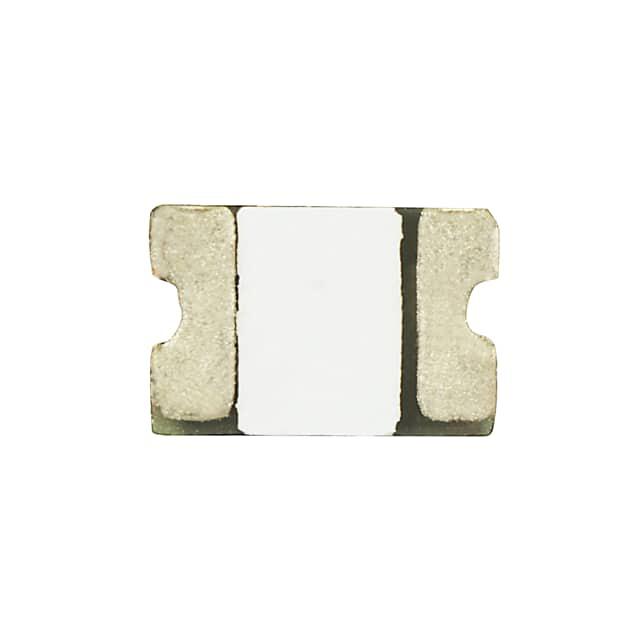

EATON PTC可复位保险丝 PTSLR06036V150

PTSLR06036V150概述


    产品简介


    PTSLR0603系列低电阻表面贴装型PTC熔断器是一种具有正温度系数(Positive Temperature Coefficient, PTC)的表面贴装式复位熔断器。这种熔断器广泛应用于各种低电压电子设备中,如数据端口、微电机和风扇、低电压测试和测量仪器、手持设备、移动设备、基于PC的医疗设备、USB保护、二次锂离子电池保护以及游戏机和机顶盒等。其低电阻和紧凑的设计使得它在多种应用中表现出色。

    技术参数


    以下是该产品的主要技术规格:
    - 最大连续电压 (Vmax):6 V - 8 V
    - 最大故障电流 (Imax):25 A - 50 A
    - 保持电流 (Ihold):0.5 A - 3.0 A
    - 动作电流 (Itrip):1.0 A - 6.0 A
    - 额定功率 (Pd):0.5 W
    - 电阻变化 (Ri):初始0.020 Ω 至 0.050 Ω
    - 电阻变化 (R1):最终0.06 Ω 至 0.40 Ω
    - 时间至跳闸 (Time-to-trip):最大8秒

    产品特点和优势


    PTSLR0603系列低电阻表面贴装型PTC熔断器具有以下几个独特的优势:
    - 快速响应:具备快速的时间至跳闸能力,能够在短时间内检测并切断过电流。
    - 低电阻:在正常工作状态下提供低电阻,降低能耗。
    - 紧凑尺寸:采用0603(1608公制)封装,适用于空间受限的应用场合。
    - 宽电压范围:能够适应6 V到8 V的电压范围。
    - 高性能:具备高可靠性,能够在极端环境下稳定运行。
    - 环保认证:符合RoHS标准,不含铅和卤素。

    应用案例和使用建议


    该PTC熔断器在多种低电压应用场合中表现优异。例如,在数据端口和微电机中,它可以有效防止过电流引起的损害;在移动设备和游戏机中,它能确保电池充电的安全性。
    使用建议:
    - 在设计电路时,确保所选熔断器的最大连续电压和最大故障电流符合实际需求。
    - 安装过程中,需严格按照推荐的焊料回流曲线进行焊接,以保证良好的电气连接和机械稳定性。
    - 长期使用后,建议定期检查熔断器的状态,避免潜在的安全隐患。

    兼容性和支持


    PTSLR0603系列熔断器可以与其他主流电子元件和设备兼容,具体可通过供应商获取详细的兼容性清单。厂商提供全面的技术支持和服务,包括但不限于产品选型指导、安装调试和技术咨询等。此外,该产品已获得UL、TUV等多项安全认证,确保用户在使用过程中无安全隐患。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    1. 问题:在过载情况下,熔断器未能及时动作
    - 解决方案:检查熔断器的保持电流和动作电流设定是否正确,确认电路中的其他组件没有影响其正常工作。
    2. 问题:安装后发现电阻异常升高
    - 解决方案:重新检查焊接质量,确认焊接点无虚焊或短路情况,必要时更换新的熔断器。
    3. 问题:产品在高温环境下性能下降
    - 解决方案:参考热降额曲线,确保在特定温度下仍可正常工作。若有必要,调整电路设计以降低温度对性能的影响。

    总结和推荐


    PTSLR0603系列低电阻表面贴装型PTC熔断器以其出色的性能和广泛的适用性,在众多低电压电子设备中表现出色。其独特的快速响应、低电阻、紧凑尺寸等特点使其成为市场上的佼佼者。综上所述,强烈推荐该产品用于需要可靠过电流保护的应用场合。

PTSLR06036V150参数

参数
最大额定电流 50A
最小初始态电阻值 20mΩ
最大跳断后电阻值 120mΩ
跳闸时间 4s
最大电压 6V
保持电流 1.5A
跳闸电流 3A
冷电阻 -
长*宽*高 1.8mm*1mm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTSLR06036V150厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTSLR06036V150数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTSLR06036V150 PTSLR06036V150数据手册

PTSLR06036V150封装设计

查看详情并下载
Symbol
Footprint
3D Model
