NRBE303F3950B1F

产品分类: NTC热敏电阻
厂牌: EATON
产品描述: 3KΩ ±2% ±1% 3950K 3950 通孔安装
供应商型号: 3958822
供应商: 海外现货
标准整包数: 1
EATON NTC热敏电阻 NRBE303F3950B1F

NRBE303F3950B1F概述

    Eaton ELX1106 NTC Thermistor 技术手册解析

    产品简介

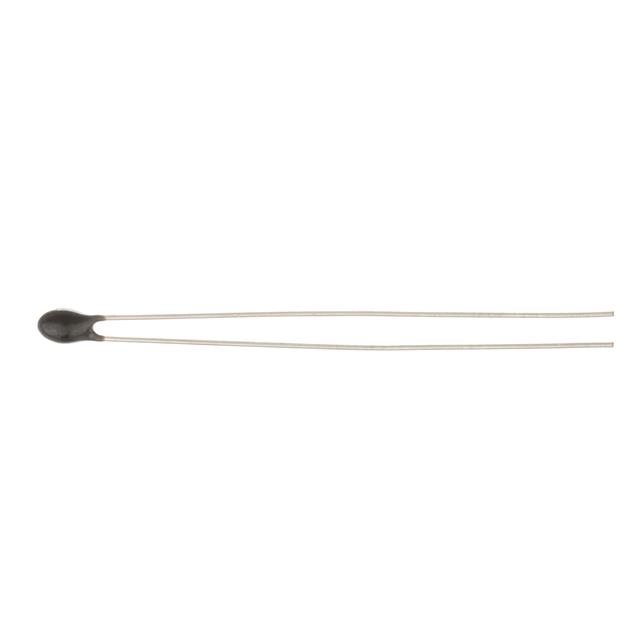

    Eaton ELX1106 NTC 热敏电阻 是一款环氧密封径向引线NTC热敏电阻。它以其更快的热响应速度和非线性电阻温度变化特性而著称,适用于多种工业和商业应用。

    技术参数


    - 基本参数
    - 产品类型:环氧密封径向引线NTC热敏电阻
    - 工作温度范围:-40°C 至 +125°C
    - 额定电压:300 Vac / 1 mA / 60 s(耐压)
    - 绝缘电阻:50 Vdc / 50 MΩ / 60 s
    - 热时间常数:≤10 秒
    - 耗散系数:≈0.8 mW/°C
    - 外形尺寸(直径 x 长度):2.7 mm x 36 mm(±0.1 mm)
    - 技术规格
    - 额定温度:+25°C
    - 阻值(25°C时):
    - 2.252 KΩ, 3 KΩ, 5 KΩ, 10 KΩ, 23 KΩ, 50 KΩ, 100 KΩ
    - 贝塔值(K):
    - 3380, 3435, 3470, 3500, 3935, 3950, 4100, 4150, 4200
    - 贝塔类型:
    - B25/50, B25/85
    - 阻值公差:
    - ±1%, ±5%, ±0.2%
    - 贝塔公差:
    - ±1%, ±5%

    产品特点和优势


    ELX1106 NTC 热敏电阻 具有以下几个显著的特点和优势:
    - 快速热响应:能够迅速感应温度变化并提供准确的反馈。
    - 高精度:通过精确控制阻值的变化来反映温度变化。
    - 广泛的应用领域:适用于各种工业、商业及消费类设备,如工业过程控制、医疗设备、家用电器等。
    - 高可靠性:环氧密封设计使其具有良好的防水和防尘性能。

    应用案例和使用建议


    应用案例:
    - 加热、通风和空调系统(HVAC):用于温度监测和调节。
    - 电池管理系统(BMS):用于监控电池温度,确保电池安全运行。
    - 消费级家电:用于电冰箱、烤箱等设备的温度检测和控制。
    使用建议:
    - 在高温环境中使用时,建议采取额外的散热措施以确保热敏电阻的长期稳定性。
    - 在选择配套电路时,要根据具体应用场景合理选择对应的阻值和贝塔值以匹配需求。
    - 安装过程中应注意防尘和防水措施,以延长使用寿命。

    兼容性和支持


    - 兼容性:可以与其他常见的电子元器件和电路板良好配合,但需要确保工作环境条件一致。
    - 支持和维护:制造商提供全面的技术支持和维护服务,包括使用指南、故障排除等文档资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度读数不准确 | 检查连接线路是否有松动或接触不良;校准阻值和贝塔值 |
    | 设备在高温环境下不稳定 | 确保适当的散热措施;考虑更换更高耐温等级的产品 |
    | 产品损坏 | 检查安装环境是否符合要求;确认是否符合规定的操作环境 |

    总结和推荐


    总结:
    Eaton ELX1106 NTC 热敏电阻是一款性能优越、应用广泛的电子元器件。其快速的热响应、高精度以及广泛的适用性使其成为众多工业和商业应用的理想选择。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐在各类温度监测和控制系统中使用该产品。不过,在选择使用前,请务必仔细评估您的具体需求,并参考技术手册中的建议进行正确安装和使用。

NRBE303F3950B1F参数

参数
25℃时的电阻值 3KΩ
精度 ±2%
额定功率 -
B0/50 -
B25/85 -
B25/50 3950K
B25/100 -
B25/75 -
B值容差 ±1%
2.7mm(Max)
6mm(Max)
通用封装 3950
安装方式 通孔安装
零件状态 在售
包装方式 散装

NRBE303F3950B1F厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

NRBE303F3950B1F数据手册

厂牌 PDF简要描述 下载
EATON NTC热敏电阻 EATON NRBE303F3950B1F NRBE303F3950B1F数据手册

NRBE303F3950B1F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.6078
10+ ¥ 1.6078
50+ ¥ 1.4422
100+ ¥ 1.218
200+ ¥ 1.218
500+ ¥ 1.0914
2500+ ¥ 1.0719
5000+ ¥ 1.0719
库存: 3609
起订量: 32 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.07
