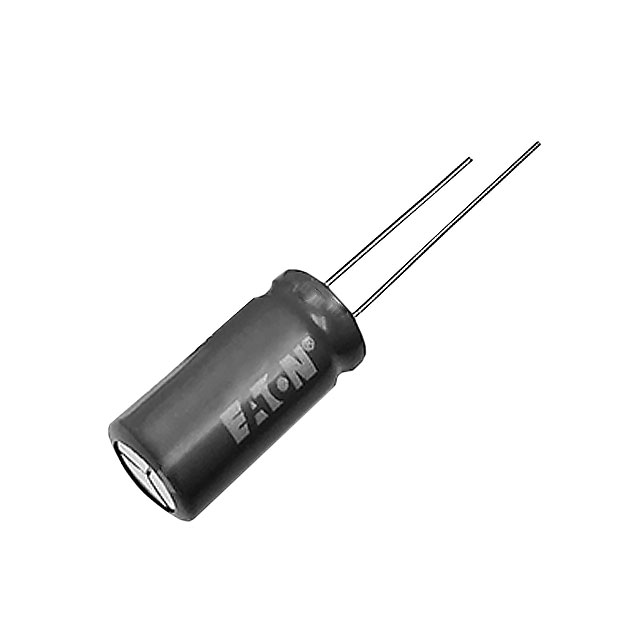

HS0820-3R8256-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 1000h@ 70°C ±20% 3.8V 650mΩ 25F 通孔安装 8.5mm(长度)*22mm(高度)
供应商型号: ET-4305522
供应商: 海外现货
标准整包数: 1
EATON 其他固定电容 HS0820-3R8256-R

HS0820-3R8256-R概述

    HS/HSL Supercapacitors 技术手册

    产品简介


    Eaton 的 HS/HSL 超级电容器是一种高可靠性、高功率、超大容量的储能装置。这些超级电容器采用了独有的材料和工艺,使其能够在多种应用场景中提供高效的能量存储解决方案。它们可以作为独立的能量存储设备,也可以与电池结合使用,以优化成本、寿命和运行时间。系统需求范围可以从几微瓦到数百瓦。

    技术参数


    - 基本规格
    - 电容范围:10 F 至 220 F
    - 工作电压:3.8 V
    - 最小工作电压:2.2 V
    - 冲击电压:4.0 V
    - 容量公差:±20%(+20°C)
    - 工作温度范围
    - HSL 型号:-25°C 至 +60°C
    - HS 型号:-15°C 至 +70°C
    - 高温范围:HS 型号在 +85°C 时可线性降额至 3.5 V
    - 主要规格表
    | 电容 (F) | 零件编号 | 最大初始 ESR (mΩ) | 持续电流 (A) | 峰值电流 (A) | 标称泄漏电流 (uA) | 峰值功率 (W) | 存储能量 (mWh) | 短路电流 (A) |
    |
    | 10 | HS/HSL0814-3R8106-R | 1500 | 0.075 | 2.0/3.0 | 2.4 | 13.3 | 2.5 |
    | 25 | HS/HSL0820-3R8256-R | 650 | 0.125 | 2.5/3.3 | 5.5 | 33.3 | 5.8 |
    | 30 | HS/HSL1016-3R8306-R | 550 | 0.15 | 3.0/4.0 | 6.6 | 40 | 7.0 |
    | 50 | HS/HSL1020-3R8506-R | 450 | 0.25 | 4.0/5.0 | 8.0 | 67 | 9.0 |
    | 70 | HS/HSL1025-3R8706-R | 250 | 0.35 | 5.0/8.0 | 14 | 93 | 15 |
    | 120 | HS/HSL1225-3R8127-R | 200 | 0.6 | 7.0/12 | 18 | 160 | 19 |
    | 150 | HS/HSL1040-3R8157-R | 140 | 0.75 | 9.0/16 | 26 | 200 | 27 |
    | 220 | HS/HSL1625-3R8227-R | 100 | 1.1 | 12/25 | 36 | 293 | 38 |

    产品特点和优势


    - 高能电压操作:3.8 V 的工作电压提供更高的能量密度。
    - 低等效串联电阻(ESR):确保高功率密度。
    - 比标准超级电容器高出 8 倍的能量密度:适用于需要高能量存储的应用。
    - 低自放电率:适合与电池配合使用。
    - UL 认证:支持不同容量的产品(待认证)。

    应用案例和使用建议


    - 工业备用电源:用于持续供电和短暂停电期间的稳定电力供应。
    - 数据服务器备用电源:在电力故障时确保数据安全。
    - 物联网(IoT)能量存储:提供长期稳定的能源。
    - 医疗备用电源/报警系统:确保关键设备的持续运行。
    - 商用卡车/集装箱资产追踪:监控运输过程中的状态变化。
    使用建议:
    - 确保正确安装极性。
    - 避免过压和反接。
    - 在规定的工作温度范围内使用。
    - 使用无铅焊接,不建议使用波峰焊和回流焊。

    兼容性和支持


    - 与其他电子元器件的兼容性:HS/HSL 超级电容器可以与大多数标准电气连接接口兼容。
    - 厂商支持:请联系当地 Eaton 销售代表获取更多信息和技术支持。

    常见问题与解决方案


    - Q: 如何防止过压?
    - A: 请确保系统设计符合规定的电压限制,使用合适的保护电路。

    - Q: 什么是 ESR?
    - A: ESR 是等效串联电阻,它决定了电容器能够处理的峰值电流和功率。

    - Q: 如何避免短路电流损坏?
    - A: 使用合适的保护电路,并避免反复短路电流。

    总结和推荐


    Eaton 的 HS/HSL 超级电容器以其高能电压、高功率密度和广泛的应用范围脱颖而出。它们适用于各种工业、医疗和商业应用场景。建议在购买和使用前详细阅读技术手册,并咨询 Eaton 销售代表获取更多技术支持。这款产品是市场上可靠的储能解决方案,强烈推荐使用。

HS0820-3R8256-R参数

参数
温度系数 -
额定电压-AC -
介电材料 -
额定电压-DC -
电容值 25F
电容个数 -
纹波电流 -
额定电压 3.8V
工作寿命 1000h@ 70°C
ESR-等效串联电阻 650mΩ
容差 ±20%
长*宽*高 8.5mm(长度)*22mm(高度)
安装方式 通孔安装
零件状态 在售

HS0820-3R8256-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HS0820-3R8256-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON HS0820-3R8256-R HS0820-3R8256-R数据手册

HS0820-3R8256-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
