BK/MDA-7-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 638.33A²S 慢速熔断 Cartridge,Ceramic 7A 底座安装 31.75mm(长度)
供应商型号: ET-1150680
供应商: 海外现货
标准整包数: 1

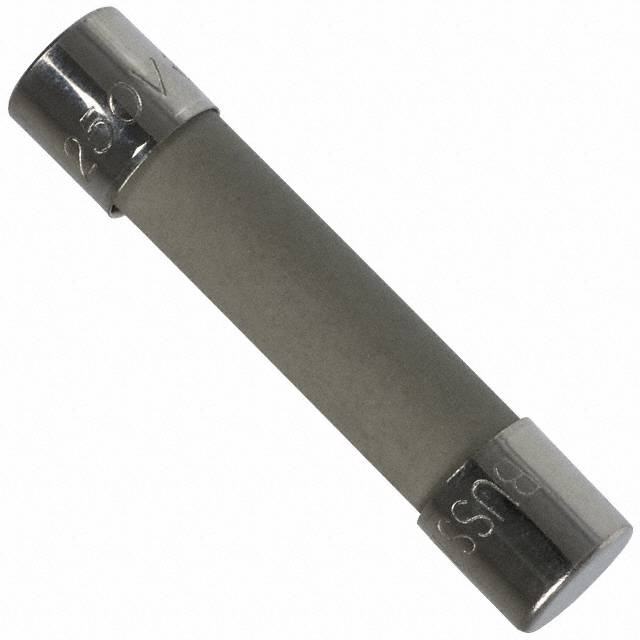

EATON 熔断保险丝 BK/MDA-7-R

BK/MDA-7-R概述

    MDA系列时间延迟陶瓷管式保险丝技术手册

    1. 产品简介


    MDA系列是Eaton公司生产的1/4英寸 x 1 1/4英寸(6.35毫米 x 31.75毫米)时间延迟陶瓷管式保险丝。这些保险丝具有时间延迟功能,可有效保护电路免受瞬态过载的影响。主要应用于需要稳定电流控制和长时间过载保护的场合,如工业控制设备、通信设备、电源管理系统等。

    2. 技术参数


    - 认证信息:UL和CSA双重认证,确保产品的可靠性和安全性。
    - 冲击测试:符合MIL-STD-202标准,保证产品在恶劣环境下的可靠性。
    - 振动测试:符合MIL-STD-202标准,确保产品在高振动环境中的稳定性。
    - 物理尺寸:直径为6.35毫米,长度为31.75毫米。
    - 构造材料:采用陶瓷管和镍镀铜端帽,提供良好的绝缘和耐热性能。
    | 规格 | 额定电压(Vac) | 额定电流(A) | 交流断路容量(A) | 典型直流冷态电阻(Ω) | 熔化I2t(A2s) | 典型电压降(mV) |

    | MDA-1/4-R | 250 | 25-35 | 10000 | 8.7 | 4.00 | 748 |
    | MDA-1/2-R | 250 | 25-35 | 10000 | 1.78 | 1.42 | 253 |
    | MDA-3/4-R | 250 | 25-35 | 10000 | 0.82 | 1.31 | 858 |
    | MDA-1-R | 250 | 25-35 | 10000 | 0.56 | 1.03 | 1221 |
    | MDA-1-1/2-R| 250 | 25-100 | 10000 | 0.2565 | 0.691 | 2750 |
    | MDA-2-R | 250 | 25-100 | 10000 | 0.17 | 0.623 | 704 |
    | MDA-2-1/2-R| 250 | 25-200 | 10000 | 0.068 | 0.213 | 3179 |
    | MDA-3-R | 250 | 25-200 | 10000 | 0.0525 | 0.182 | 4499 |

    3. 产品特点和优势


    - 时间延迟功能:允许电路承受短暂的电流过载,减少了频繁更换保险丝的需求。
    - 高断路容量:能在高电压和高电流条件下安全断开电路。
    - 多重认证:通过UL和CSA双重认证,确保产品质量和安全性。
    - 高耐久性:采用陶瓷管和镍镀铜端帽,能承受恶劣的工作环境。

    4. 应用案例和使用建议


    MDA系列保险丝广泛应用于各种工业控制系统、通信设备和电源管理系统中。在实际应用中,建议根据具体需求选择合适的额定电流和电压等级,以确保最佳保护效果。

    5. 兼容性和支持


    MDA系列保险丝具有良好的兼容性,可以轻松集成到现有的电路设计中。Eaton公司提供全面的技术支持和售后服务,确保客户能够充分利用产品性能。

    6. 常见问题与解决方案


    - 问题1:安装过程中如何避免损坏保险丝?
    - 解决方法:在安装过程中要轻拿轻放,避免用力过大导致保险丝受损。

    - 问题2:如何判断保险丝是否已经烧断?
    - 解决方法:可以通过检查电路是否正常工作来判断保险丝状态,必要时可以使用万用表进行检测。

    7. 总结和推荐


    MDA系列时间延迟陶瓷管式保险丝凭借其稳定可靠的性能、多种认证及良好的兼容性,在各类工业应用中表现出色。强烈推荐用于需要高可靠性保护的应用场合。

BK/MDA-7-R参数

参数
熔断 I²t 638.33A²S
额定电流 7A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
长*宽*高 31.75mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装
