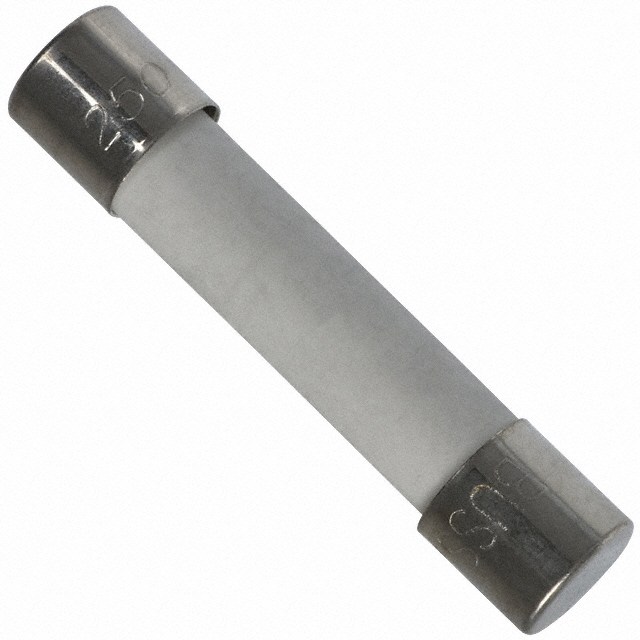

ABC-15-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: Eaton 玻璃保险管, Eaton Bussman系列, 6A, 250V 交流, 6.3 x 32mm, 熔断速度F
供应商型号: ET-1705162
供应商: 海外现货
标准整包数: 1
EATON 熔断保险丝 ABC-15-R

ABC-15-R概述

    电子元器件产品技术手册:快熔式陶瓷管保险丝

    产品简介


    本手册介绍了Eaton公司生产的快熔式陶瓷管保险丝(Fast-acting Ceramic Tube Fuses)。这些保险丝设计用于多种应用场合,适用于电压范围在250Vac/125Vdc及以下的各种电子电路保护。其主要功能是当电流超过额定值时迅速切断电路,以保护敏感电子元件不受过流损坏。这些保险丝广泛应用于通信设备、计算机、医疗设备以及各种工业控制系统等领域。

    技术参数


    下表列出了该系列保险丝的主要技术规格和性能参数。每个型号的参数都符合相应的安全认证标准。
    | 型号 | 额定电压(Vac) | 最大中断电压(Vdc) | 额定电流(amp) | 熔断时间 |

    | ABC-1/4-R | 250 | 125 | 35 | 10,000 |
    | ABC-1/2-R | 250 | 125 | 35 | 10,000 |
    | ABC-3/4-R | 250 | 125 | 35 | 10,000 |
    | ABC-1-R | 250 | 125 | 35 | 10,000 |
    | ABC-1-1/2-R | 250 | 125 | 100 | 10,000 |
    | ABC-2-R | 250 | 125 | 100 | 10,000 |
    | ABC-2-1/2-R | 250 | 125 | 100 | 10,000 |
    | ABC-3-R | 250 | 125 | 100 | 10,000 |
    | ABC-4-R | 250 | 125 | 200 | 10,000 |
    | ABC-5-R | 250 | 125 | 200 | 10,000 |
    | ABC-6-R | 250 | 125 | 200 | 10,000 |
    | ABC-7-R | 250 | 125 | 200 | 10,000 |
    | ABC-8-R | 250 | 125 | 200 | 10,000 |
    | ABC-10-R | 250 | 125 | 200 | 10,000 |
    | ABC-12-R | 250 | 125 | 750 | 10,000 |
    | ABC-15-R | 250 | 125 | 750 | 10,000 |
    | ABC-18-R | 250 | 400 | 400 | 1000 |
    | ABC-20-R | 250 | 400 | 400 | 1000 |
    | ABC-25-R | 250 | 200 | 1000 | 400 |
    | ABC-30-R | 250 | 200 | 1000 | 400 |
    这些保险丝具有不同的额定电流和中断能力,适用于不同功率需求的应用。所有型号均通过UL、UR和CSA认证,确保其可靠性和安全性。

    产品特点和优势


    1. 快速响应:这些保险丝能够在短时间内迅速切断电路,有效防止过流对电子设备造成损害。
    2. 陶瓷管结构:采用耐高温的陶瓷材料,增加了使用寿命和可靠性。
    3. 多种规格选择:提供从1/4安培到1000安培的不同规格,满足各种应用需求。
    4. UL/CSA认证:通过权威机构的认证,确保产品质量符合国际标准。
    5. 兼容性强:支持各种轴向引脚配置,便于安装和替换。

    应用案例和使用建议


    这些保险丝广泛应用于各种高可靠性要求的场合,如通信基站、数据中心、医疗设备等。在实际应用中,建议根据具体电路的需求选择合适的保险丝型号。例如,在高频电源转换器中使用ABC-12-R型号,可以确保快速切断过载电流,保护敏感电子元件。

    兼容性和支持


    该系列保险丝支持多种包装方式,如BK(100个装)、BK1(1000个装)和BK8(8000个装),方便批量采购和使用。此外,Eaton公司还提供了详尽的技术支持文档和售后服务,确保用户能够顺利使用和维护这些产品。

    常见问题与解决方案


    - 问题:保险丝频繁熔断,影响正常运行。
    - 解决办法:检查电路是否存在持续过载的情况,确保负载不超过保险丝的额定电流。
    - 问题:保险丝在正常工作条件下突然熔断。
    - 解决办法:确认安装正确,且所有连接处无短路现象。如需要,重新更换为相同型号的保险丝。
    - 问题:无法找到适配的包装。
    - 解决办法:联系Eaton技术支持团队,他们将帮助您选择合适的包装选项。

    总结和推荐


    综上所述,Eaton公司的快熔式陶瓷管保险丝系列凭借其快速响应、高可靠性、广泛的应用范围和权威的安全认证,在各类电子设备中表现出色。如果您正在寻找一种高效可靠的电路保护方案,强烈推荐选择这一系列产品。

ABC-15-R参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 200.2A²S
额定电流 15A
熔断电流 -
长*宽*高 31.75mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

ABC-15-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

ABC-15-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON ABC-15-R ABC-15-R数据手册

ABC-15-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
