PTS120616V025

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: 80ms 500mA 550mΩ 16V 2.3Ω 100A 250mA 1206 贴片安装 3.25mm(长度)*680μm(高度)
供应商型号: 4004079
供应商: 海外现货
标准整包数: 1

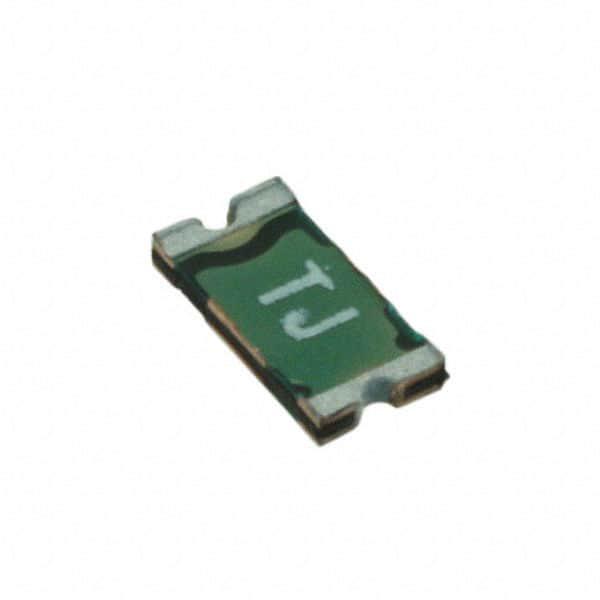

EATON PTC可复位保险丝 PTS120616V025

PTS120616V025概述

    电子元器件产品技术手册

    产品简介


    PTS1206是一款6至60伏直流表面贴装自恢复式正温度系数(PTC)器件。这种器件体积小、易于安装且具有快速响应时间,非常适合用于各种电子设备中进行过流保护。它的主要功能包括过热保护和电流限制,适用于多种应用场景。

    技术参数


    以下为PTS1206的技术规格:
    - 电压范围:6-60伏直流
    - 最大故障电流(Imax):0.05A 至 2.0A
    - 保持电流(Ihold):0.05A 至 1.5A
    - 触发电流(Itrip):0.15A 至 3.0A
    - 功率耗散(Pd):0.15W 至 50W
    - 初始电阻(Ri):0.25Ω 至 3.6Ω
    - 最高电阻(R1):0.04Ω 至 1.5Ω
    - 时间至触发:1.5秒至8秒
    - 封装尺寸:1206(3216公制)
    - 温度范围:-40°C 至 +85°C(温度偏移)
    - 储存温度:-10°C 至 +40°C
    - 储存相对湿度:75%
    - 储藏条件:远离腐蚀性气体和阳光直射
    - 存储期限:1年
    - 抗溶剂性:符合MIL-STD-202方法215

    产品特点和优势


    - 自恢复功能:通过其正温度系数特性,PTS1206可以在过载条件下自动切断电源并恢复到正常状态,无需更换。
    - 低电阻:在正常工作状态下具有非常低的电阻,减少了能耗。
    - 紧凑封装:1206尺寸使得这款器件非常适合在空间受限的应用中使用。
    - 快速响应时间:能够在短时间内迅速响应电流过载情况,保护设备安全。

    应用案例和使用建议


    PTS1206广泛应用于以下领域:
    - USB外围设备
    - 主板和外设插件保护
    - 电动工具
    - 移动/智能手机电池和端口保护
    - 游戏机端口保护
    - 机顶盒
    - 平板电脑、笔记本电脑、上网本、笔记本和台式机
    - 可充电电池组
    - 数码相机
    - 家电和白色家电
    - 消费类电子产品
    使用建议:
    - 在选择合适的型号时,考虑实际应用中的电流需求和电压要求。
    - 确保安装过程中遵循制造商的建议,避免由于不当安装导致的性能降低或损坏。

    兼容性和支持


    PTS1206获得了cURus和TUV认证,可以确保其在多种应用场景中的可靠性。同时,Eaton公司提供了详细的用户手册和技术支持,以帮助用户正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:在高电流环境下,器件频繁跳闸。
    - 解决方案:检查是否选择了适合实际应用电流需求的型号。如果需要更高的电流容量,考虑使用更高额定值的型号。
    2. 问题:温度变化时性能不稳定。
    - 解决方案:确认安装环境符合指定的工作温度范围,必要时采取适当的散热措施。

    总结和推荐


    综上所述,PTS1206是一款高效可靠的电子元器件,特别适合于过流保护需求较高的应用场合。其独特的自恢复功能、低电阻特性及快速响应时间使其在市场上具有较强的竞争力。对于需要高可靠性和稳定性的电子产品来说,PTS1206是一个理想的选择。因此,强烈推荐使用这款产品。

PTS120616V025参数

参数
最小初始态电阻值 550mΩ
最大跳断后电阻值 2.3Ω
跳闸时间 80ms
最大电压 16V
保持电流 250mA
跳闸电流 500mA
冷电阻 -
最大额定电流 100A
长*宽*高 3.25mm(长度)*680μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTS120616V025厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTS120616V025数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTS120616V025 PTS120616V025数据手册

PTS120616V025封装设计

查看详情并下载
Symbol
Footprint
3D Model
