首页  >  产品百科  >  BK/H15-V-1

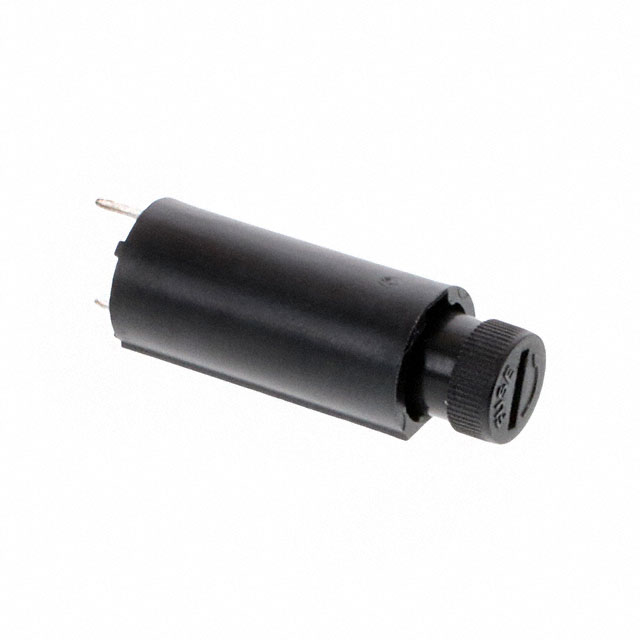

BK/H15-V-1

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: 支座 Cartridge 6.3A 面板安装
供应商型号: N-BK/H15-V-1
供应商: 云汉优选
标准整包数: 1
EATON 保险丝座和保险丝夹 BK/H15-V-1

BK/H15-V-1概述

    H15系列PCB保险丝座技术手册

    产品简介


    H15系列是专为5x20mm保险丝设计的印刷电路板(PCB)保险丝座,适用于多种电子设备和系统。这类产品具有垂直安装(H15-V-1)和水平安装(H15-H-1)两种型号。它们在设计上具备通用性和灵活性,可广泛应用于工业控制、通信设备、家电及各类电子装置中,以确保系统的安全性和稳定性。

    技术参数


    - 尺寸规格
    - 保险丝尺寸:46.1mm x 13.0mm(含熔断器)
    - PCB尺寸:直径(1.30mm ± 0.05mm),厚度(0.51mm)
    - 安装孔尺寸:直径(1.30mm ± 0.05mm)
    - 电气特性
    - 额定电压:250V AC
    - 额定电流:6.3A
    - 温升温度:24°C时可达41°C
    - 机械特性
    - 材料:夹子采用镀锡材质,端子采用镀锡黄铜,主体部分采用增强聚对苯二甲酸丁二醇酯(PBT)
    - 触点特性:弹簧负载式保险丝夹具带螺丝刀槽
    - 包装方式:单个包装或成盒包装
    - 安全认证
    - UL认证:符合UL 94V0标准
    - 灼热丝测试:通过960°C的IEC 695-2-1标准
    - 认证机构:cURus和VDE认证(VDE认证待定)

    产品特点和优势


    - 互换性:不同型号间的保险丝夹可以互换,提供了更多的灵活性和方便性。
    - 高可靠性:采用高性能塑料材料,达到高耐热标准,确保长期稳定使用。
    - 安全性:经过严格的UL和IEC安全测试,确保使用者的安全。
    - 便捷安装:提供垂直和水平两种安装方式,方便用户根据实际需要选择安装方向。

    应用案例和使用建议


    H15系列保险丝座在各种电子设备中都有广泛应用,如通信设备、医疗设备、家用电器等。例如,在通信设备中,为了防止过载或短路导致的设备损坏,通常会使用保险丝座来保护电路。用户在选择和使用H15系列保险丝座时,应注意以下几个方面:
    - 确认电路的最大电流,以确保选用的保险丝合适;
    - 检查电路的电压和保险丝座的额定电压是否匹配;
    - 选择合适的安装位置,确保保险丝座不会被其他元件遮挡,便于更换保险丝。

    兼容性和支持


    - 兼容性:该产品与市场上大多数5x20mm保险丝兼容,适用范围广。
    - 技术支持:制造商提供详细的使用手册和技术支持服务,确保用户能够正确安装和使用。

    常见问题与解决方案


    - 问题1:如何正确安装保险丝座?
    - 解答:确保电路板上的安装孔位正确,按照产品说明书上的指示进行安装。
    - 问题2:保险丝座出现接触不良怎么办?
    - 解答:检查保险丝座的连接处是否有氧化现象或松动,必要时清洁或重新拧紧固定螺钉。
    - 问题3:如何确认保险丝座是否正常工作?
    - 解答:可以通过万用表测量其导通性,或者在实际电路中进行测试,观察是否能够正常切断电流。

    总结和推荐


    H15系列保险丝座以其卓越的安全性能、可靠的机械结构和广泛的应用范围,成为众多电子设备的理想选择。尤其适合需要高性能和高可靠性的应用场合。总的来说,我们非常推荐用户在选择此类保险丝座时考虑H15系列,因其在安全性和耐用性方面的出色表现将为您的设备提供强大的保障。

BK/H15-V-1参数

参数
保险丝类型 Cartridge
额定电流 6.3A
保险丝座类型 支座
安装方式 面板安装
零件状态 在售
包装方式 散装

BK/H15-V-1厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/H15-V-1数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK/H15-V-1 BK/H15-V-1数据手册

BK/H15-V-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
