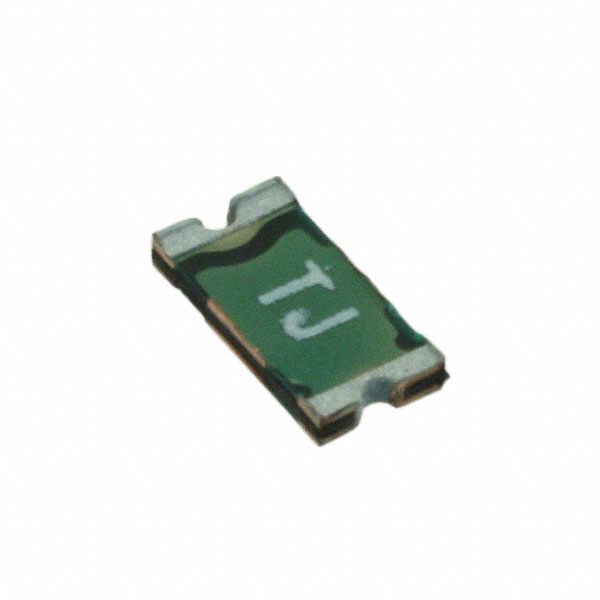

PTS120615V050

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: 100ms 1A 150mΩ 15V 700mΩ 100A 500mA 1206 贴片安装 3.25mm(长度)*1.06mm(高度)
供应商型号: N-PTS120615V050
供应商: 云汉优选
标准整包数: 1
EATON PTC可复位保险丝 PTS120615V050

PTS120615V050概述


    产品简介


    本手册介绍的是Eaton公司生产的PTS1206系列SMD PTC(正温度系数)可复位熔断器。这些器件适用于各种高要求的应用环境,具备紧凑的体积和多种电流、电压等级选择。它们主要用于USB外设、主板和外围设备的即插即用保护、电动工具、移动/智能手机的电池和端口保护、游戏机端口保护、机顶盒、平板电脑、笔记本电脑、台式电脑、可充电电池组、数码相机、家用电器及白色家电以及消费电子产品等领域。

    技术参数


    以下是根据技术手册中提取的关键技术规格:
    | 参数名称 | 描述 |

    | 最大直流电压(Vdc) | 6V 至 60V |
    | 最大故障电流(Imax) | 0.05A 至 2.0A |
    | 额定保持电流(Ihold) | 0.05A 至 1.5A |
    | 触发电流(Itrip) | 0.15A 至 3.5A |
    | 功耗(Pd) | 0.4W 至 3.5W |
    | 跳闸时间(最大)(秒) | 0.1 秒至 1.5 秒 |
    | 初始电阻(Ri) | 0.02Ω 至 50Ω |
    | 跳闸后电阻(R1) | 0.04Ω 至 3.6Ω |
    | 紧凑封装尺寸 | 1206 (3216 毫米) |
    | 潮湿敏感度等级 | MSL 1 |

    产品特点和优势


    该产品的主要特点是具备快速跳闸能力、低电阻、宽泛的工作电压和电流范围,以及卓越的可靠性和环境适应性。由于这些特点,它特别适合于需要高度可靠的电路保护应用场合。此外,该器件的低初始电阻和高耐热性使得它们成为高电流密度应用的理想选择。

    应用案例和使用建议


    此PTC可复位熔断器可用于USB设备、游戏机端口保护以及电动工具的电源保护等多种应用。例如,在为手机提供电池保护时,确保了电池的安全性和持久性。对于电动工具,该器件可以防止因过载而导致的损坏。
    使用建议:
    - 确保在安装过程中遵循正确的焊接曲线以保证器件的性能。
    - 在高湿度环境中使用时,需采取额外的防护措施。
    - 注意选择符合应用需求的型号以实现最佳性能。

    兼容性和支持


    该产品与多种标准的电子元器件和设备具有良好的兼容性,适用于广泛的电子产品制造和组装流程。制造商提供全面的技术支持和售后保障服务,包括产品的选型指导和应用咨询。

    常见问题与解决方案


    根据技术手册,用户可能会遇到的问题及其解决办法如下:
    1. 问题:焊接温度不正确导致性能下降。
    - 解决办法: 使用手册中推荐的焊接曲线进行焊接,确保焊接过程满足标准SnPb焊料或无铅焊料的温度要求。
    2. 问题:器件在潮湿环境中表现不佳。
    - 解决办法: 在极端潮湿条件下使用时,可以考虑增加外部防护层或使用带有密封性能的外壳。

    总结和推荐


    综上所述,PTS1206系列PTC可复位熔断器因其紧凑的设计、快速响应和广泛的适用性,在多个领域均展现出强大的市场竞争力。鉴于其卓越的产品特性和广泛的应用范围,我们强烈推荐将这些器件应用于高可靠性需求的电路保护系统中。

PTS120615V050参数

参数
冷电阻 -
最大额定电流 100A
最小初始态电阻值 150mΩ
最大跳断后电阻值 700mΩ
跳闸时间 100ms
最大电压 15V
保持电流 500mA
跳闸电流 1A
长*宽*高 3.25mm(长度)*1.06mm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTS120615V050厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTS120615V050数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTS120615V050 PTS120615V050数据手册

PTS120615V050封装设计

查看详情并下载
Symbol
Footprint
3D Model
