BK-HKP-W-R

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: Miniature 30A 底座安装,面板安装 20.07mm(高度)
供应商型号: 283-3826-ND
供应商: Digi-Key
标准整包数: 1
EATON 保险丝座和保险丝夹 BK-HKP-W-R

BK-HKP-W-R概述

    电子元器件产品技术手册:1/4" x 1 1/4" 熔断器座

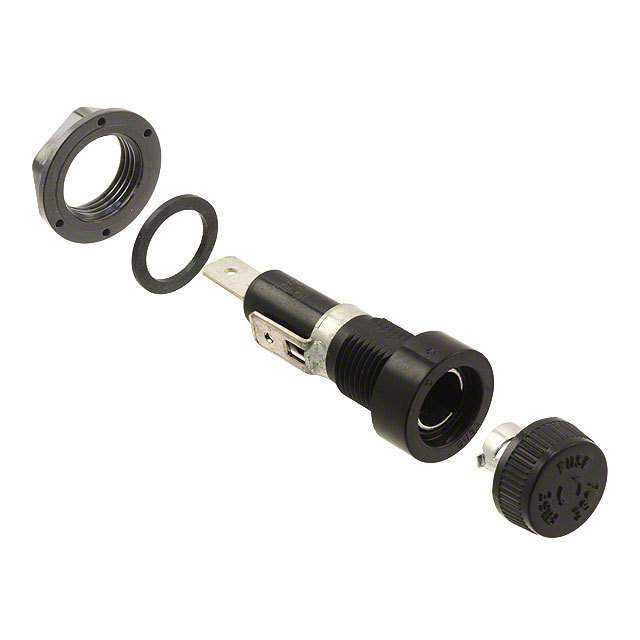

    1. 产品简介


    本产品为1/4" x 1 1/4"(6.3 x 32mm)熔断器座系列,专用于固定和保护电路中的熔断器。该系列产品广泛应用于工业控制、汽车电子、家用电器及通信设备等领域。产品采用高品质材料制造,具有高可靠性、抗震性和良好的电气绝缘性能。此外,该系列提供了多种型号和选项,满足不同应用场景的需求。

    2. 技术参数


    以下是产品的主要技术规格和性能参数:
    - 安装面板厚度:最大 5/16"(7.9mm)
    - 额定电压:250V
    - 额定电流:
    - 标准版:30A
    - BBHH 型号:15A(带快速连接端子)
    - HH 型号:15A(带快速连接端子)
    - LW-HH 型号:15A(防水旋钮、2250V 绝缘屏障、1/4" 快速连接端子)
    - OO 型号:30A(锁定式设计)
    - W 型号:30A(防水旋钮)
    - 材质:
    - 端子:镀锡黄铜
    - 主体:热固性塑料
    - 外壳:热固性塑料
    - 螺母:热塑性塑料
    - 认证:UL Recognized(IZLT2, E14853)、CSA 认证(Class 6225-01, File 4725)、CE 认证
    - 温度等级:150°C
    - 防护等级:符合 UL 94HB 标准
    - 终端强度:5 磅
    - 螺栓扭矩:20 英寸磅
    - 盐雾测试:B 测试条件

    3. 产品特点和优势


    - 高性能:适用于高达 250V 和 30A 的电路保护需求。
    - 抗震设计:通过振动测试,确保在恶劣环境下稳定运行。
    - 多样性选择:提供多种型号和配置,满足不同客户的特定需求。
    - 高可靠性:采用耐高温热固性材料,适合苛刻的工作环境。
    - 安全性:获得多项国际认证,符合严格的安全标准。

    4. 应用案例和使用建议


    - 工业控制:适用于电机启动器和继电器保护系统。
    - 汽车电子:可用作车载电子设备的过流保护。
    - 家用电器:例如冰箱、空调等大功率电器的电路保护。
    - 通信设备:为网络设备提供短路保护。
    使用建议:
    - 在安装过程中,确保面板厚度不超过 7.9mm。
    - 使用配套的金属螺母时,需单独订购(BK/1A4806-2,至少 100 个起订)。
    - 定期检查螺母和垫圈是否松动,确保电路安全。

    5. 兼容性和支持


    - 兼容性:可与各种标准 1/4" x 1 1/4" 熔断器匹配。
    - 技术支持:Cooper Bussmann 提供详尽的技术文档和售后服务,用户可通过官方网站获取更多资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器座无法牢固安装 | 检查面板厚度是否超过 7.9mm;更换合适的螺母或垫圈。 |
    | 熔断器接触不良 | 清理端子表面,确保无氧化层;紧固螺栓至推荐扭矩值(20 英寸磅)。 |
    | 长时间使用后端子变色 | 更换镀锡黄铜端子;避免高过载运行。 |

    7. 总结和推荐


    综上所述,这款 1/4" x 1 1/4" 熔断器座凭借其高可靠性、多样化配置和严格的认证标准,是工业和消费电子产品中理想的电路保护解决方案。推荐用户根据具体应用场景选择合适的型号和配置。无论是日常使用还是恶劣环境下的部署,该系列产品都能提供卓越的性能和安全保障。如果您需要更多定制化服务或技术支持,Cooper Bussmann 将是您的最佳选择。
    Copyright © 2008 Cooper Bussmann
    联系信息:St. Louis, MO 63178 | www.cooperbussmann.com

    如需更多详细信息,请访问官网下载完整数据表。

BK-HKP-W-R参数

参数
保险丝类型 Miniature
额定电流 30A
保险丝座类型 -
长*宽*高 20.07mm(高度)
安装方式 底座安装,面板安装
包装方式 散装

BK-HKP-W-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-HKP-W-R数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK-HKP-W-R BK-HKP-W-R数据手册

BK-HKP-W-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.8548 ¥ 176.2231
5+ $ 16.6629 ¥ 138.0936
50+ $ 12.7419 ¥ 105.5983
100+ $ 11.745 ¥ 97.337
300+ $ 10.3118 ¥ 85.4588
500+ $ 9.7012 ¥ 80.3984
1000+ $ 8.9242 ¥ 73.9596
