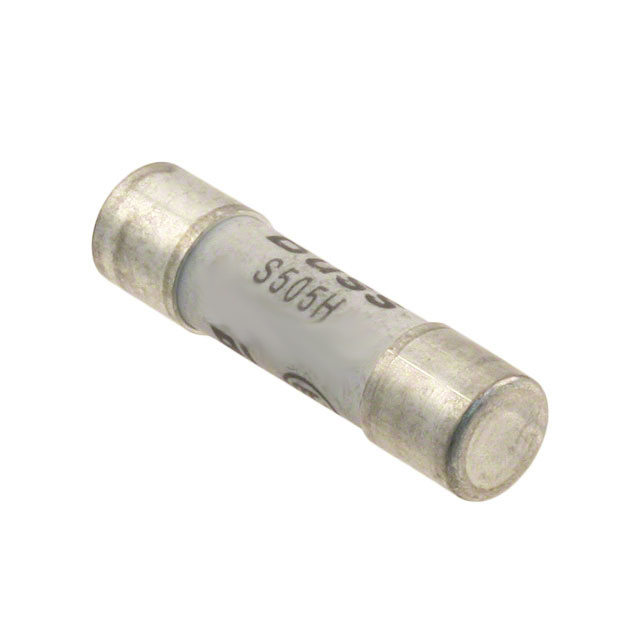

BK1-S505H-1.25-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 400V 600V 2.22A²S 慢速熔断 Cartridge,Ceramic 1.25A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ET-4004104
供应商: 海外现货
标准整包数: 1
EATON 熔断保险丝 BK1-S505H-1.25-R

BK1-S505H-1.25-R概述


    产品简介


    S505H系列是一款5 mm x 20 mm尺寸的延时熔断器,适用于400 Vdc/500-600 Vac的工作电压。这种类型的电子元器件主要用于保护电路免受过载和短路的影响。它广泛应用于各类电源装置、桌面计算机、笔记本电脑、电视及显示器、机顶盒、照明灯具、电池充电器、打印机、游戏系统、空调等设备中。

    技术参数


    - 电压等级:400 Vdc/500-600 Vac
    - 额定电流范围:500 mA至10 A
    - 最大电压:250 Vac
    - 最大额定电流:10 A
    - 最大分断能力:1500 A @ 250 Vac
    - 冷电阻:0.015Ω(5 A型号)
    - 典型压降:89 mV(5 A型号)
    - 时间-电流曲线:符合IEC 60127-2标准
    - 环境温度范围:-40°C至+85°C

    产品特点和优势


    - 高分断能力:具备500-600 Vac电压范围下的高分断能力,满足多种电源设备的要求。
    - 延时特性:可以有效延迟过流状态下的熔断时间,减少误动作。
    - RoHS合规:产品符合环保要求,无铅无卤素。
    - 认证齐全:通过了多项国际安全认证,包括cURus、CCC、CQC、TUV和PSE。

    应用案例和使用建议


    应用案例
    - 电源适配器:用于PC机的电源适配器,能够有效保护电源电路免受过载损害。
    - 照明系统:适用于LED灯和其它照明系统的过载保护。
    使用建议
    - 安装位置:建议将熔断器安装在靠近负载的位置,以最大程度地发挥其保护作用。
    - 温度影响:由于存在温度影响系数,建议在设计电路时充分考虑环境温度变化对电流承载能力的影响。

    兼容性和支持


    S505H系列熔断器可与其他电气设备无缝兼容,如适配器、桌面计算机、显示器等。制造商提供详细的技术支持和维护服务,以确保用户能够充分利用产品的功能。

    常见问题与解决方案


    - Q: 熔断器如何更换?
    - A: 首先确认电路已经完全断电并采取必要的安全措施,然后用专用工具小心拆除旧熔断器,再安装新的熔断器。

    - Q: 如何正确识别熔断器损坏?
    - A: 观察熔断器表面是否有明显的断裂痕迹,或者测量其两端的电阻值来判断。

    总结和推荐


    S505H系列作为一款高质量的延时熔断器,具有高可靠性、高分断能力和广泛的适用性。鉴于其在多种电源设备中的广泛应用及其全面的安全认证,我们强烈推荐在需要高效过载保护的应用场合中采用该产品。

BK1-S505H-1.25-R参数

参数
额定电压-AC 600V
额定电压-DC 400V
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 2.22A²S
额定电流 1.25A
熔断电流 -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 照明级
零件状态 在售
包装方式 散装
