HTB-64I-R

产品分类: 断路器
厂牌: EATON
产品描述: Eaton Bussmann Series 保险丝座, HTB 系列, 20A
供应商型号: 504-HTB-64I-R
供应商: Mouser
标准整包数: 1
EATON 断路器 HTB-64I-R

HTB-64I-R概述

    电子元器件产品技术手册

    1. 产品简介

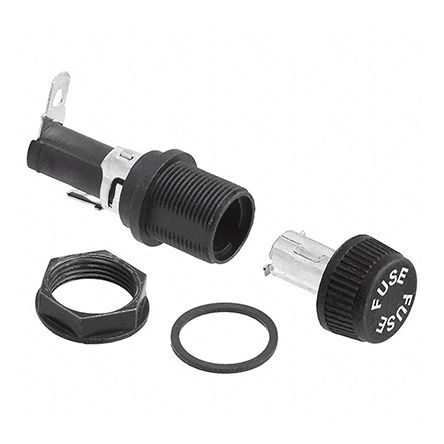

    HTB系列是一系列适用于1/4" x 1 1/4" 和5 mm x 20 mm管状熔断器的面板安装式熔断器座。这些熔断器座广泛应用于需要高安全性和稳定性的工业设备、家电以及汽车电子等领域。产品种类多样,包括不同类型、规格的熔断器座和配套的载波,以满足不同应用场景的需求。

    2. 技术参数


    - 尺寸与厚度:
    - HTB-2, HTB-3, HTB-6: 面板厚度0.30英寸(7.62毫米)
    - HTB-4, HTB-5, HTB-8, HTB-9: 面板厚度0.125英寸(3.18毫米)
    - 负载能力:
    - UL认证:IZLT2, E14853
    - CSA认证:Class 6225-01, File 47235
    - VDE认证:136128, HTB-XXM
    - SEMKO认证:Ref. #0146149/01, HTB-XXM
    - CE认证
    - 工作环境:
    - 能承受15到20磅英尺(Lb-In)的扭矩,确保在面板上安装时的稳固性。
    - 高温、阻燃、符合UL 94V0标准的热塑性材料。
    - 电气特性:
    - 额定电流:20安培
    - 额定电压:250伏特
    - 连接方式:包括3/16英寸和1/4英寸快速连接插头,以及焊接端子

    3. 产品特点和优势


    HTB系列熔断器座具备以下显著特点和优势:
    - 多规格支持:兼容多种尺寸的熔断器,包括1/4" x 1 1/4" 和5 mm x 20 mm。
    - 高安全性:采用高温度、阻燃材料制成,保证在高温和紧急情况下的可靠性。
    - 易安装性:提供多种安装选项,如螺钉驱动型和旋钮型,方便安装和维护。
    - 高性能连接:支持快速连接插头和焊接端子,确保可靠稳定的电气连接。

    4. 应用案例和使用建议


    HTB系列熔断器座广泛应用于各种工业控制设备、家用电器以及汽车电子系统中。例如,在空调控制系统中,HTB系列熔断器座可以确保系统的安全性和稳定性。
    使用建议:
    - 确保安装时紧固扭矩达到15到20 Lb-In,以提高安全性。
    - 根据应用场景选择合适的安装方式和连接类型,如快速连接插头或焊接端子。
    - 定期检查和更换熔断器,确保系统持续正常运行。

    5. 兼容性和支持


    HTB系列熔断器座与其他品牌的同类产品具有良好的兼容性。厂家提供详尽的技术支持和服务,包括产品咨询、技术指导及售后维修服务。建议用户在购买前详细咨询供应商,以确保选型和使用上的顺利进行。

    6. 常见问题与解决方案


    - 问题1:熔断器座无法安装到指定位置。
    - 解决方案:确认面板厚度是否符合要求,并确保安装工具的正确使用。

    - 问题2:熔断器频繁烧断。
    - 解决方案:检查电路是否存在短路或过载情况,并考虑更换更高容量的熔断器。

    7. 总结和推荐


    综上所述,HTB系列熔断器座以其高可靠性、多样化的规格和出色的性能表现,成为市场上备受推崇的产品。尤其适用于需要高安全性和稳定性的应用场景。强烈推荐使用HTB系列熔断器座,为您的设备保驾护航。

HTB-64I-R参数

参数
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 -
额定电流 20A
长*宽*高 42.9mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装
