BK/SC-15

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 170V 600V 慢速熔断 Cartridge,Ceramic 15A 底座安装,标准安装,盒式安装 33.27mm(长度)
供应商型号: SEC-BK/SC-15
供应商: 海外现货
标准整包数: 1

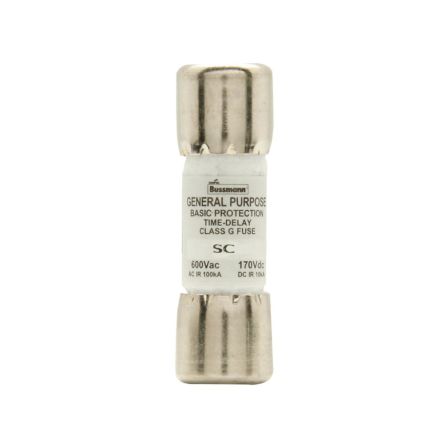

EATON 熔断保险丝 BK/SC-15

BK/SC-15概述

    电子元器件技术手册:Bussmann SC系列保险丝

    1. 产品简介


    Bussmann SC系列保险丝是一种基本保护型、尺寸排斥式熔断器,主要用于交流电压600Vac(直流电压170Vdc)和480Vac(直流电压300Vdc),电流范围从0.5A到60A。该系列保险丝分为快速响应型(0.5-6A)和延时型(7-60A),广泛应用于非高要求的一般用途场合,如120/208V、120/240V及277/480V电路系统。

    2. 技术参数


    - 额定电压:
    - 交流电压:600Vac(直流电压170Vdc)适用于电流范围为0.5A至20A
    - 交流电压:480Vac(直流电压300Vdc)适用于电流范围为25A至60A
    - 额定电流:
    - 范围:0.5A至60A
    - 冲击电流限制:
    - 交流电:100kA(有效值对称)
    - 直流电:10kA
    - 认证信息:
    - UL®认证,符合标准248-5,类型G,指导JDDZ,文件编号E4273
    - CSA®认证,符合标准C22.2 No. 248.5,类型1422-01,文件编号53787
    - CE认证
    - 符合RoHS标准

    3. 产品特点和优势


    - 符合规范:满足NEC、加拿大电气代码、UL和CSA等标准要求。
    - 成本效益:相比断路器,Bussmann SC系列保险丝是更经济的过流保护解决方案。
    - 紧凑设计:小型分支电路单元,具有高断流能力和电流限制功能。
    - 尺寸排斥:通过长度控制防止过量熔断。
    - 延时特性:7A及以上规格具有一定程度的过载延时,允许其承受短暂过载。

    4. 应用案例和使用建议


    - 应用场景:Bussmann SC系列保险丝广泛应用于各种非高需求的一般用途,如工业控制系统、家电设备、照明系统等。
    - 使用建议:安装时需考虑电流和电压的匹配性,确保选用合适的熔丝型号;考虑到尺寸排斥设计,避免使用超过指定电流范围的熔丝,以保证电路安全。

    5. 兼容性和支持


    - 推荐的熔丝座:推荐使用BG300系列(1极、2极、3极)和G30060系列(1极、2极、3极)。详细信息请参阅数据表No. 1006。
    - 厂商支持:Eaton和Bussmann提供全面的技术支持和服务,可通过电话(1-855-287-7626)或访问官网(Eaton.com/bussmannseries)获取更多信息。

    6. 常见问题与解决方案


    - 问题:保险丝在低负载下频繁熔断。
    - 解决方案:检查是否存在接线错误或负载异常,确认所选熔丝是否符合实际需求。

    - 问题:熔丝更换后仍然发生短路。
    - 解决方案:排除故障源头,确保电路正常,再进行更换。

    7. 总结和推荐


    Bussmann SC系列保险丝以其低成本、高可靠性和广泛的适用性在市场上脱颖而出。对于非高需求的一般用途,它是一个理想的选择。综合考虑其技术参数、成本效益和应用场景,强烈推荐使用Bussmann SC系列保险丝。
    本文档基于Bussmann公司的SC系列保险丝技术手册编写,旨在帮助工程师和技术人员更好地理解和应用该产品。如果您有任何疑问或需要更多技术支持,请联系Eaton公司或访问官网获取更多详细信息。

BK/SC-15参数

参数
熔断 I²t -
额定电流 15A
熔断电流 -
额定电压-AC 600V
额定电压-DC 170V
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
长*宽*高 33.27mm(长度)
安装方式 底座安装,标准安装,盒式安装
零件状态 在售
包装方式 散装

BK/SC-15厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/SC-15数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/SC-15 BK/SC-15数据手册

BK/SC-15封装设计

查看详情并下载
Symbol
Footprint
3D Model
