P4SMA43A

产品分类: TVS二极管/ESD抑制器
厂牌: EATON
产品描述: 400W 6.9A 59.3V 40.9V SMA(DO-214AC) 贴片安装
供应商型号: 283-P4SMA43ADKR-ND
供应商: Digi-Key
标准整包数: 1

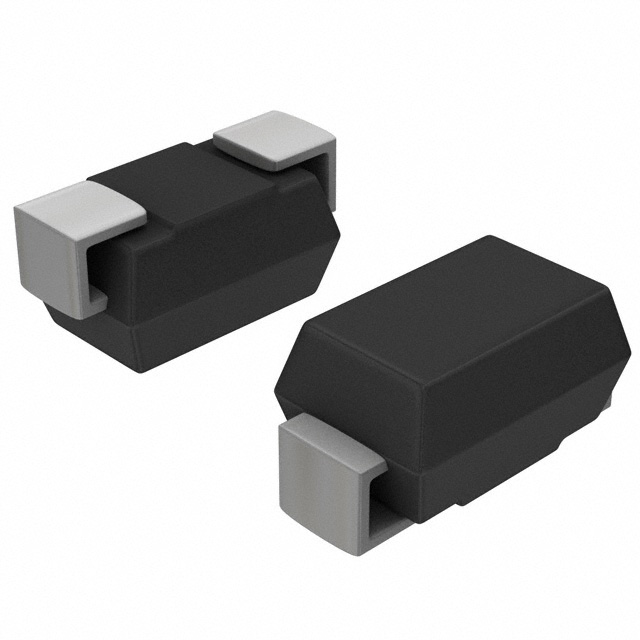

EATON TVS二极管/ESD抑制器 P4SMA43A

P4SMA43A概述


    产品简介


    P4SMA 400 W瞬态电压抑制器是一种适用于多种电子设备中的高效能瞬态电压保护装置。这种产品采用低轮廓SMA封装,具备出色的钳位能力,特别适用于消费电子、电信、计算和服务器、家电、工业自动化及移动和可穿戴设备等领域。

    技术参数


    P4SMA瞬态电压抑制器的主要技术参数如下:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 存储和操作结温范围 | TSTG/TJ | -55至+150 | °C |
    | 稳态功率耗散 | PM(AV) | 3.3 | W |
    | 峰值脉冲功率耗散 | PPP | 400 | W |
    | 最大瞬时正向电压 | VF | 5.0 | V |
    | 峰值正向浪涌电流 | IFSM | 60 | A |
    | 结到引线热阻 | RJL | 30 | °C/W |
    | 结到环境热阻 | RJA | 120 | °C/W |

    产品特点和优势


    - 低轮廓SMA封装:适合空间有限的应用。
    - 优秀的钳位能力:能够有效吸收瞬态电压。
    - 高功率处理能力:峰值脉冲功率可达400 W(10/1000 μs波形)。
    - 快速响应时间:从0 V到VBR最小值的时间小于1.0 ps。
    - 高耐热性:可在高达+260°C的回流焊条件下工作。
    - 塑料外壳符合UL 94 V-0阻燃等级:保证产品在极端条件下的安全性。
    - 达到湿度敏感度等级1:确保产品的稳定性和可靠性。
    - 适合表面贴装:优化板空间。

    应用案例和使用建议


    应用案例
    P4SMA瞬态电压抑制器广泛应用于消费电子产品、电信设备、计算机服务器、家用电器、工业自动化系统以及移动设备和可穿戴设备中。例如,在电信基站中,该产品可以有效地保护通信设备免受雷击和其他瞬态电压的损害。
    使用建议
    - 在安装时,确保引脚与焊盘对齐,避免焊接不良导致的产品失效。
    - 由于其快速响应时间,建议在可能遭受瞬态电压冲击的关键电路中优先考虑使用。
    - 为了进一步提升防护效果,可以在同一电路中串联多个P4SMA瞬态电压抑制器。

    兼容性和支持


    P4SMA瞬态电压抑制器采用标准SMA接口,可与大多数现有电子设备和电路板兼容。此外,制造商提供详尽的技术支持文档,包括回流焊接曲线参考以及常见的焊接参数设置,以帮助客户正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品安装后无法正常工作 | 检查焊点是否良好,确保没有虚焊或短路。 |
    | 设备在正常情况下突然重启 | 可能是由于瞬态电压导致的,建议增加瞬态电压抑制器的数量。|
    | 产品工作时发热严重 | 检查散热设计是否合理,必要时增加外部散热措施。 |

    总结和推荐


    P4SMA瞬态电压抑制器是一款高性能的产品,具备优秀的瞬态电压钳位能力和快速响应时间。它在各种应用场景下表现出色,尤其是在需要高功率瞬态电压保护的场合。我们强烈推荐此产品用于需要高性能瞬态电压保护的电路中。

P4SMA43A参数

参数
极性 -
工作电压 -
箝位电压 59.3V
击穿电压 40.9V
峰值脉冲电流 6.9A
峰值脉冲功率 400W
DO-214AC,SMA
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P4SMA43A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

P4SMA43A数据手册

厂牌 PDF简要描述 下载
EATON TVS二极管/ESD抑制器 EATON P4SMA43A P4SMA43A数据手册

P4SMA43A封装设计

查看详情并下载
Symbol
Footprint
3D Model
