BK/S500-2-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 4.2A²S 35A 快速熔断 Glass,Tube barrel 2A 支架安装 5mm(长度)*20mm(宽度)
供应商型号: 1681157
供应商: element14
标准整包数: 1

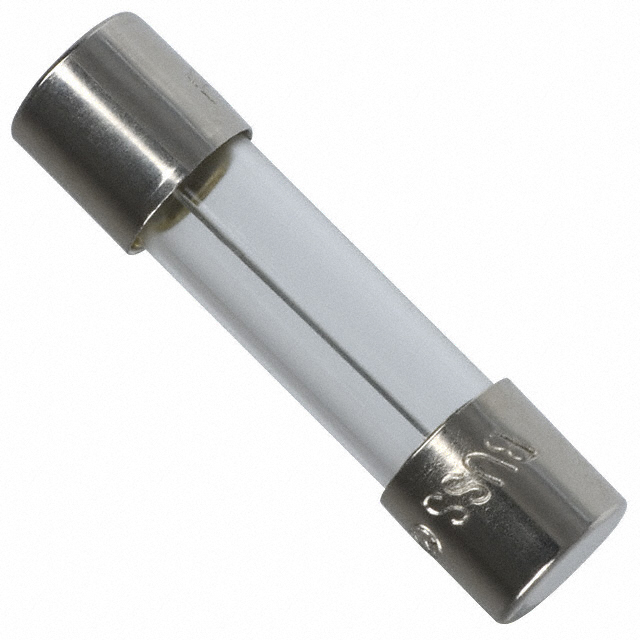

EATON 熔断保险丝 BK/S500-2-R

BK/S500-2-R概述

    S500 系列快熔玻璃管保险丝技术手册

    产品简介


    S500系列是5 mm x 20 mm规格的快熔玻璃管保险丝,适用于多种电子设备。这些保险丝主要用于快速切断电流以保护电路免受过载或短路损害。它们广泛应用于电源供应系统、LED驱动器、通信设备和消费电子产品等领域。

    技术参数


    S500系列保险丝的关键技术参数如下:
    - 额定电压: 250 Vac
    - 熔断电流: 32 mA 至 10 A
    - 最大断流能力: 35 A
    - 冷态电阻(<10%额定电流): 0.000047 Ω 至 0.00011 Ω
    - 熔化I²t值: 1100 μs² 至 3200 μs²
    - 最大电压降: 0.003 V 至 0.047 V
    - 工作温度范围: -55°C 至 +125°C

    产品特点和优势


    S500系列保险丝具备以下几个显著的特点和优势:
    - 快速响应: 能够在短时间内迅速切断电流,保护电路。
    - 低断流能力: 可有效减少电弧和火花,提高安全性。
    - 可选轴向引脚: 支持用户选择是否采用轴向引脚设计,提高安装灵活性。
    - 银镀镍端帽: 提高导电性能,延长使用寿命。

    应用案例和使用建议


    S500系列保险丝适用于多种应用场景,例如:
    - 电源供应系统: 快速切断电流,保护电路不受过载影响。
    - LED驱动器: 防止电流波动引起的损坏。
    - 通信设备: 在突发故障时迅速切断电流,避免二次损害。
    使用建议:
    - 根据具体的应用需求选择合适的额定电流和电压等级。
    - 确保安装环境符合工作温度范围要求。
    - 定期检查和更换保险丝,以确保电路的安全运行。

    兼容性和支持


    S500系列保险丝获得了多个国际认证,包括cURus、CSA、CCC、BSI、VDE、SEMKO和IMQ。这表明它们符合国际标准,并且具有良好的兼容性。厂商还提供技术支持和维护服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问题: 保险丝频繁烧断。
    - 解决办法: 检查电路是否存在过载现象,调整负载以确保不超过保险丝的额定电流。
    2. 问题: 保险丝未及时断开电路。
    - 解决办法: 确认安装的保险丝额定电流是否合适,必要时更换为更小额定电流的保险丝。
    3. 问题: 保险丝熔断后无法复位。
    - 解决办法: 更换新的保险丝,不要尝试重新熔断已损坏的保险丝。

    总结和推荐


    S500系列快熔玻璃管保险丝以其快速响应、低断流能力和高可靠性成为众多电子设备的理想选择。通过仔细选择和正确使用,它可以有效保护电路免受过载或短路损害。因此,强烈推荐在需要高可靠性的电子设备中使用S500系列保险丝。

BK/S500-2-R参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Glass,Tube barrel
熔断 I²t 4.2A²S
额定电流 2A
熔断电流 35A
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

BK/S500-2-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/S500-2-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/S500-2-R BK/S500-2-R数据手册

BK/S500-2-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4015
5+ $ 0.3923
10+ $ 0.3744
50+ $ 0.3141
100+ $ 0.2615
250+ $ 0.2372
500+ $ 0.2026
1000+ $ 0.1782
库存: 722
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 0.4
