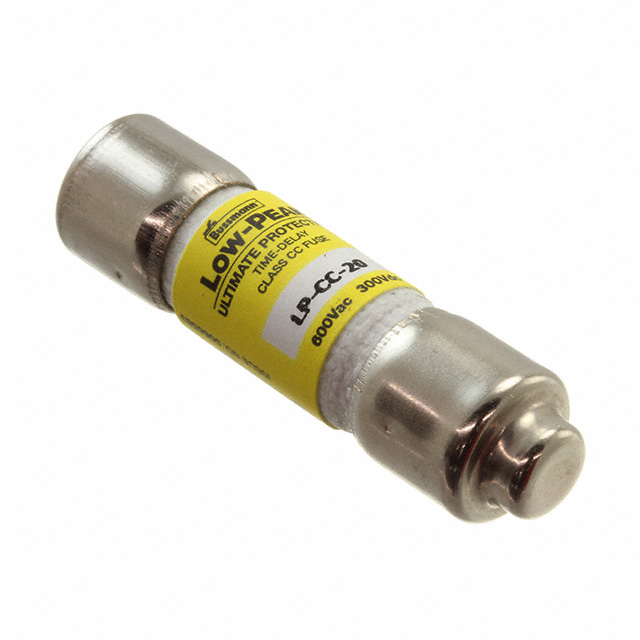

LP-CC-20

产品分类: 熔断保险丝
厂牌: EATON
产品描述: Eaton 三聚氰胺保险管, Bussmann系列, 20A, 300 V dc, 600V 交流, 10 x 38mm, 熔断速度T
供应商型号: SEC-LP-CC-20
供应商: 海外现货
标准整包数: 1

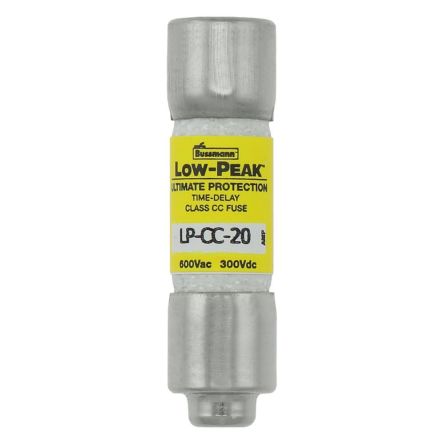

EATON 熔断保险丝 LP-CC-20

LP-CC-20概述

    电子元器件产品技术手册解析:低峰值(Low-Peak)LP-CC Class CC 600 Vac/300 Vdc 时间延迟保险丝
    本文将详细介绍一款高性能的电子元器件——Bussmann系列的低峰值(Low-Peak)LP-CC Class CC 600 Vac/300 Vdc时间延迟保险丝。此产品广泛应用于电力系统保护领域,具备卓越的性能和多项优势。以下是对其详细的技术规格、特点及应用的概述。

    1. 产品简介


    低峰值(Low-Peak)LP-CC Class CC 600 Vac/300 Vdc时间延迟保险丝是一种由Bussmann制造的高性能电流限制型时间延迟保险丝。适用于交流600Vac和直流300Vdc的工作环境,额定电流范围从0.5A到30A。这些保险丝能够在发生短路时迅速响应,同时在正常工作条件下提供较长的延迟时间,以避免因瞬态电流导致的不必要的熔断。

    2. 技术参数


    - 电压等级:600Vac / 300Vdc
    - 额定电流:0.5A - 30A
    - 浪涌电流耐受能力:200kA(交流)/ 20kA(直流)
    - 认证标准:UL® Class CC, Std. 248-4;CSA® Class 1422-02;CE标志;RoHS合规性(20A以上)
    - 时间延迟特性:至少12秒(最小值),在200%额定电流下

    3. 产品特点和优势


    低峰值(Low-Peak)LP-CC Class CC保险丝具有以下显著特点:
    - 高可靠性:200kA的中断额定值符合NEC®第110.9节的要求,适用于现代大容量系统。
    - 快速短路保护:双元件时间延迟特性确保在故障条件下迅速响应。
    - 库存简化:通过采用统一的2:1额定电流比例,可以减少现有保险丝库存。
    - 空间效率:紧凑的设计,尺寸仅为13/32英寸x 1-1/2英寸,节省空间。
    - 应用灵活性:既可用于时间延迟保险丝,也可用于快熔保险丝,适应多种应用场景。

    4. 应用案例和使用建议


    低峰值(Low-Peak)LP-CC Class CC保险丝广泛应用于工业、建筑和通信等领域,特别是在需要对电机控制器进行精确保护的场合。对于NEMA和IEC标准下的电机控制器,正确的选择和安装可以实现“无损害”型2级协调保护。
    使用建议:
    - 在安装时,根据实际负载选择合适的保险丝额定值,确保最佳保护效果。
    - 定期检查保险丝状态,确保其正常工作。

    5. 兼容性和支持


    低峰值(Low-Peak)LP-CC Class CC保险丝与多个品牌的标准保险丝座和保持器兼容,具体型号详见官方数据表。制造商提供了详尽的支持文档和资料,便于用户获取所需信息。

    6. 常见问题与解决方案


    - 问题:保险丝频繁熔断?
    - 解决方案:检查负载是否超过额定值,确认正确连接并测试负载电流。
    - 问题:保险丝无法熔断?
    - 解决方案:检查保险丝规格是否适合当前应用,确认是否存在阻抗匹配问题。

    7. 总结和推荐


    总体而言,低峰值(Low-Peak)LP-CC Class CC 600 Vac/300 Vdc时间延迟保险丝凭借其出色的性能、可靠性和易用性,在各类电力保护应用中表现出色。鉴于其强大的兼容性和广泛的适用范围,我们强烈推荐将其作为各种电路保护的最佳选择。

LP-CC-20参数

参数
额定电流 20A
熔断电流 -
额定电压-AC 600V
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
长*宽*高 38mm(长度)*38mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

LP-CC-20厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

LP-CC-20数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON LP-CC-20 LP-CC-20数据手册

LP-CC-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.9116
5+ $ 42.2683
10+ $ 36.625
20+ $ 33.4648
库存: 145
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 47.91
直接购买
加入购物车
