BK/GDC-1.6A

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: Time Delay/Slow Blow 1.6A 底座安装,盒式安装 20mm(长度)
供应商型号: ET-1351072
供应商: 海外现货
标准整包数: 1
EATON 保险丝座和保险丝夹 BK/GDC-1.6A

BK/GDC-1.6A概述


    产品简介

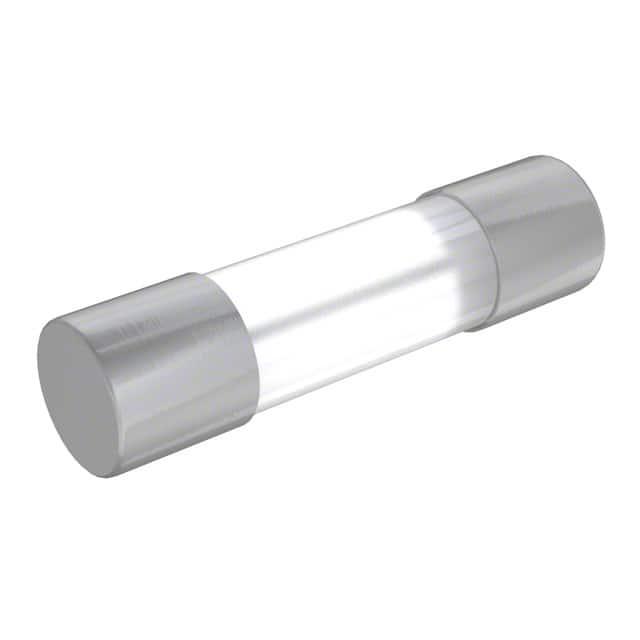

    电子元器件:GDC系列时间延迟玻璃管保险丝
    GDC系列电子元器件是一种时间延迟玻璃管保险丝,适用于各种电气设备和系统中。其主要功能是提供过载保护和短路保护。这种保险丝广泛应用于消费电子产品、工业控制设备、汽车电子等领域。

    技术参数


    电气特性
    | 额定电流 | 额定电压(Vac) | 最大额定电流(Amps) | 冷态电阻(Ω) | 熔断时间 | 典型电压降(V) | 保险丝认证 |
    ||
    | 32mA | 250 | 35 | 21.0 | 2 min | 0.0051 | cURus, IMQ, MITI/JET |
    | 40mA | 250 | 35 | 13.90 | 2 min | 0.0072 | cURus, IMQ, MITI/JET |
    | 50mA | 250 | 35 | 9.24 | 2 min | 0.0095 | cURus, IMQ, MITI/JET |
    | 63mA | 250 | 35 | 6.96 | 2 min | 0.021 | cURus, IMQ, MITI/JET |
    | 80mA | 250 | 35 | 4.42 | 2 min | 0.038 | cURus, IMQ, MITI/JET |
    | 100mA | 250 | 35 | 2.80 | 2 min | 0.045 | cURus, IMQ, MITI/JET |
    | 125mA | 250 | 35 | 1.97 | 2 min | 0.063 | cURus, IMQ, MITI/JET |
    | 160mA | 250 | 35 | 1.27 | 2 min | 0.093 | cURus, IMQ, MITI/JET |
    | 200mA | 250 | 35 | 1.00 | 2 min | 0.114 | cURus, IMQ, MITI/JET |
    | 250mA | 250 | 35 | 0.640 | 2 min | 0.265 | cURus, IMQ, MITI/JET |
    | 315mA | 250 | 35 | 0.450 | 2 min | 0.621 | cURus, IMQ, MITI/JET |
    | 400mA | 250 | 35 | 0.31 | 2 min | 0.872 | cURus, IMQ, MITI/JET |
    | 500mA | 250 | 35 | 0.183 | 2 min | 0.827 | cURus, IMQ, MITI/JET |
    | 630mA | 250 | 35 | 0.186 | 2 min | 1.33 | cURus, IMQ, MITI/JET |
    | 800mA | 250 | 35 | 0.129 | 2 min | 2.78 | cURus, IMQ, MITI/JET |
    | 1A | 250 | 40 | 0.0757 | 2 min | 6.45 | cURus, IMQ, MITI/JET |
    | 1.25A | 250 | 40 | 0.060 | 2 min | 10.05 | cURus, IMQ, MITI/JET |
    | 1.6A | 250 | 40 | 0.0425 | 2 min | 21.7 | cURus, IMQ, MITI/JET |
    | 2A | 250 | 40 | 0.03325 | 2 min | 31.6 | cURus, IMQ, MITI/JET |
    | 2.5A | 250 | 40 | 0.0255 | 2 min | 59.4 | cURus, IMQ, MITI/JET |
    | 3.15A | 250 | 40 | 0.0185 | 2 min | 96.4 | cURus, IMQ, MITI/JET |
    | 4A | 250 | 40 | 0.0139 | 2 min | 71.8 | cURus, IMQ, MITI/JET |
    | 5A | 250 | 50 | 0.00985 | 2 min | 142.5 | cURus, IMQ, MITI/JET |
    | 6.3A | 250 | 63 | 0.0071 | 2 min | 237.6 | cURus, IMQ, MITI/JET |
    物理特性
    - 尺寸:5 mm x 20 mm
    - 材质:玻璃管,镀镍黄铜端帽
    - 包装方式:纸板盒(100个),聚乙烯袋(1,000个),卷带式包装(1,500个,引线长度为19.05mm)

    产品特点和优势


    1. 时间延迟功能:能够承受短暂的过载电流而不立即熔断,确保系统的稳定运行。
    2. 低分断能力:适合低功耗应用,减少电弧产生。
    3. 可选轴向引脚:提供额外的灵活性和便利性,便于在不同电路布局中安装。
    4. 高认证标准:通过多个国际认证机构的认可,确保产品质量和可靠性。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:GDC系列保险丝适用于各种手持设备和便携式电子设备,如手机充电器、蓝牙耳机等。
    2. 工业控制设备:在自动化设备和工业控制系统中,用于保护关键组件不受过载损坏。
    3. 汽车电子:在车载电气系统中,提供有效的短路保护。
    使用建议
    1. 选择合适的额定电流:根据具体应用需求选择合适额定电流的保险丝,避免因电流过高导致频繁更换。
    2. 考虑环境温度:在高温环境下使用时,应注意保险丝的温度上升情况,以确保其正常工作。
    3. 安装注意事项:使用轴向引脚时,需确保引脚正确焊接,以保证良好的电气连接。

    兼容性和支持


    - 兼容性:GDC系列保险丝具有广泛的兼容性,可以与多种电子元器件和设备配套使用。
    - 支持和服务:制造商提供了详细的技术支持文档和技术咨询热线,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断
    - 解决办法:检查电路负载是否超过保险丝的额定值,调整负载或选择更高额定电流的保险丝。
    2. 问题:保险丝不熔断
    - 解决办法:检查电路是否存在持续过载情况,确认保险丝的冷态电阻是否正常。
    3. 问题:保险丝外观损坏

BK/GDC-1.6A参数

参数
保险丝座类型 -
保险丝类型 Time Delay/Slow Blow
额定电流 1.6A
长*宽*高 20mm(长度)
安装方式 底座安装,盒式安装
包装方式 散装

BK/GDC-1.6A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/GDC-1.6A数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK/GDC-1.6A BK/GDC-1.6A数据手册

BK/GDC-1.6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
