BK/S505-1.25-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 2.22A²S 1.5KA 慢速熔断 Cartridge,Ceramic 1.25A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK/S505-1.25-R
供应商: 云汉优选
标准整包数: 100
EATON 熔断保险丝 BK/S505-1.25-R

BK/S505-1.25-R概述

    S505 5 mm x 20 mm Ferrule Time-Delay Ceramic Tube Fuses 技术手册

    1. 产品简介

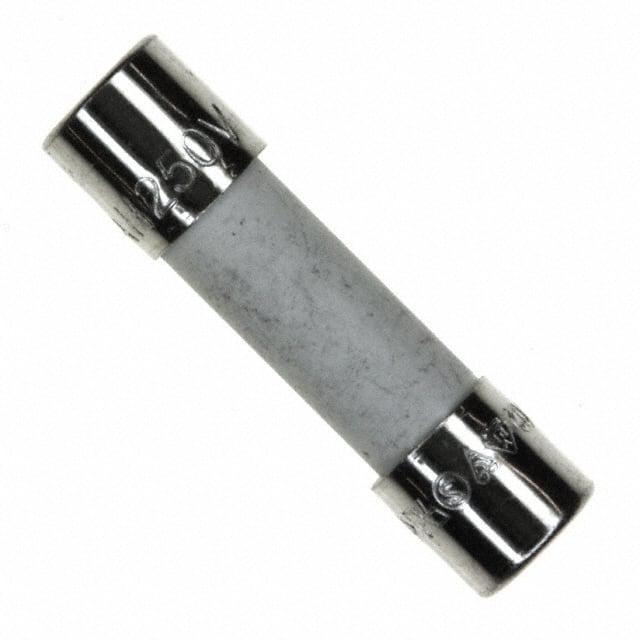

    S505 是一款具有时间延迟高分断能力的5 mm x 20 mm管状陶瓷熔断器。该系列产品主要应用于LED和通用照明、电视(包括LED/LCD)、家电、打印机及其外围设备、测试设备以及电源等领域的初级电路保护。S505系列产品按照IEC 60127-2标准设计制造,具有从0.5 A到12 A的电流额定值,并且符合RoHS规范和无卤素要求。

    2. 技术参数


    以下是S505系列熔断器的关键技术参数:
    | 额定电流 (A) | 电压额定值 (V AC) | 分断额定值 (AAC) | 典型冷态直流电阻 (Ω) | 典型预燃弧(I²t)(A²s) | 典型电压降 (mV) |
    |
    | 0.5 | 250 | 1500 | 0.507 | 0.188 | 295 |
    | 0.8 | 250 | 1500 | 0.237 | 0.632 | 189 |
    | 1.0 | 250 | 1500 | 0.140 | 1.28 | 152.5 |
    | 1.25 | 250 | 1500 | 0.108 | 2.22 | 150 |
    | 1.6 | 250 | 1500 | 0.070 | 6.78 | 125 |
    | 2.0 | 250 | 1500 | 0.055 | 9.6 | 118.5 |
    | 2.5 | 250 | 1500 | 0.040 | 16.6 | 115 |
    | 3.15 | 250 | 1500 | 0.031 | 36.6 | 102.5 |
    | 4.0 | 250 | 1500 | 0.019 | 38.45 | 86.5 |
    | 5.0 | 250 | 1500 | 0.013 | 71.30 | 77.5 |
    | 6.3 | 250 | 1500 | 0.010 | 111 | 75 |
    | 8.0 | 250 | 1000 | 0.008 | 228 | 73 |
    | 10.0 | 250 | 1500 | 0.006 | 397 | 72 |
    | 12.0 | 250 | 1000 | 0.005 | 713.7 | 77 |
    工作温度范围:-55°C 至 125°C(需要降额)

    3. 产品特点和优势


    - 时间延迟高分断能力:能在长时间过载情况下提供保护,同时在短路情况下快速分断。
    - 符合IEC 60127-2标准:确保产品质量和可靠性。
    - 广泛的电流额定值范围:0.5 A至12 A,适用于多种应用场景。
    - 环保材料:采用无卤素、RoHS合规、铅-free材料,绿色环保。
    - 多样化选择:通过不同包装选项(如100个装和1000个装)满足不同需求。

    4. 应用案例和使用建议


    S505系列熔断器广泛应用于各类电子产品,例如LED和LCD电视、家电、打印机及其周边设备、测试仪器以及电源供应系统。在实际应用中,用户可以根据具体设备的电流需求选择合适的熔断器。
    使用建议:
    - 在安装前,务必检查设备的实际电流需求,并选择合适的熔断器。
    - 定期检查熔断器的工作状态,确保电路安全。
    - 确保熔断器安装位置符合电气安全标准,防止发生意外。

    5. 兼容性和支持


    S505系列熔断器经过多家国际认证机构的认证,包括cURus、CSA、SEMKO、VDE、BSI、IMQ和PSE(JET)。这表明产品在世界各地的应用中具有广泛的兼容性。此外,厂商提供了详尽的技术文档和支持,用户可以方便地获取所需的信息。

    6. 常见问题与解决方案


    - 问题:熔断器频繁熔断。
    - 解决方案:检查负载是否超过额定电流,调整负载以匹配熔断器的电流额定值。
    - 问题:熔断器未在预期条件下熔断。
    - 解决方案:检查熔断器的电流额定值是否正确,确认安装正确且连接可靠。
    - 问题:熔断器安装后无法正常工作。
    - 解决方案:检查熔断器是否正确安装,并确认电气连接没有问题。

    7. 总结和推荐


    S505系列熔断器以其时间延迟高分断能力、广泛的电流额定值范围和环保材料的优势,使其成为众多电子设备的首选保护元件。考虑到其广泛的应用场景和可靠的性能表现,强烈推荐使用S505系列熔断器来保障电子设备的安全运行。
    总结:
    - 优势:时间延迟高分断能力、符合IEC标准、环保材料。
    - 推荐:适合于各种电子设备的初级电路保护,建议在应用中优先选用。

BK/S505-1.25-R参数

参数
保险丝类型 Cartridge,Ceramic
熔断 I²t 2.22A²S
额定电流 1.25A
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK/S505-1.25-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/S505-1.25-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/S505-1.25-R BK/S505-1.25-R数据手册
