BK1/S506-160-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 0.093A²S 35A 慢速熔断 Cartridge,Glass 160mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK1/S506-160-R
供应商: 云汉优选
标准整包数: 1

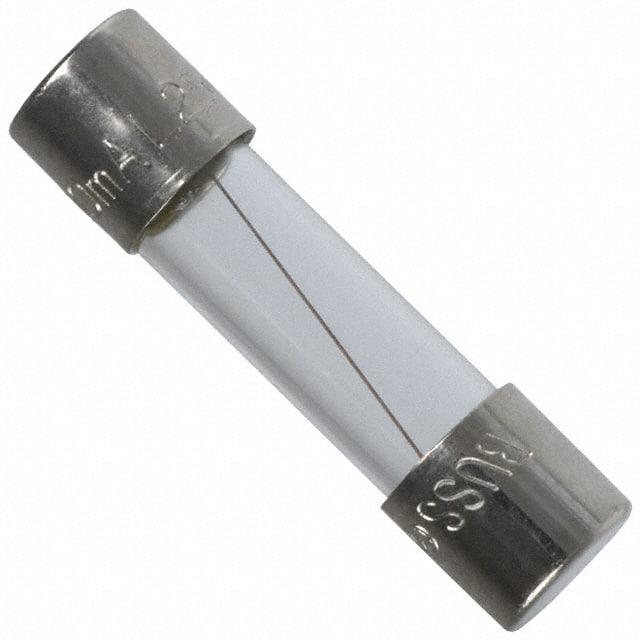

EATON 熔断保险丝 BK1/S506-160-R

BK1/S506-160-R概述


    产品简介


    S506 系列玻璃管延时熔断器 是一款专为各种电子设备设计的保护装置。这些熔断器采用玻璃管和镍镀黄铜端盖结构,具有时间延迟特性及低分断能力。它们主要应用于电力系统、通信设备、家用电器以及工业控制系统等领域,以提供有效的电路保护。该系列熔断器符合多种认证标准,确保了其在不同国家和地区的广泛应用。

    技术参数


    - 电压中断额定值(DC)
    - S506-32-R: 250Vac,典型冷电阻:0.0051Ω,典型熔断电流:1050A
    - S506-40-R: 250Vac,典型冷电阻:0.0072Ω,典型熔断电流:920A
    - S506-50-R: 250Vac,典型冷电阻:0.0095Ω,典型熔断电流:800A
    - 更多型号详见下表
    - 外形尺寸
    - 物理尺寸:5mm x 20mm
    - 额定电流范围:32mA 至 15A
    - 额定电压:250Vac(50Hz)

    - 其他认证
    - UL 认证:Guide JDYX2, File E19180
    - CSA 组件接受:Class number 1422-30&90, File 053787
    - cURus 认证:Guide JDYX8, File E19180
    - SEMKO 批准:File 1518843, 1410180
    - VDE 批准:File 40011926
    - BSI 批准:File KM55676
    - IMQ 批准:File E1921
    - PSE/JET 批准:File JET1641-31003-1019, JET1641-31003-1020
    - CCC 批准:File 2005010207155693, 2002010207011294

    产品特点和优势


    - 时间延迟特性:S506 系列熔断器具有时间延迟特性,能够有效防止因瞬态过载引起的误动作,从而提高系统的可靠性和稳定性。
    - 高分断能力:能够在短时间内切断过高的电流,保护下游设备不受损坏。
    - 认证齐全:该系列产品通过了多项国际认证,确保其在全球范围内的应用可靠性。
    - 结构坚固:采用玻璃管和镍镀黄铜端盖结构,能够承受较高的机械应力和热应力。
    - 可选轴向引脚:部分型号可提供铜锡轴向引脚,方便安装和连接。

    应用案例和使用建议


    应用案例:S506 系列熔断器常用于家庭自动化系统、光伏逆变器、电源模块等设备中,以提供可靠的电路保护。例如,在光伏逆变器中,这些熔断器可以有效防止电流异常导致的过载或短路,保障设备安全运行。
    使用建议:为了获得最佳保护效果,建议根据实际应用需求选择合适的额定电流型号。此外,安装过程中应确保良好的接触和散热条件,避免因接触不良或过热引发的故障。

    兼容性和支持


    S506 系列熔断器与多种电子设备和其他电气元件具有良好的兼容性。制造商提供详细的安装指南和技术支持服务,以帮助用户更好地了解和使用该产品。如果您需要更多的技术支持或咨询,可以通过以下方式联系制造商:
    - 官方网站:[www.eaton.com/electronics](http://www.eaton.com/electronics)
    - 联系电话:+1-216-694-2000
    - 邮箱地址:sales@eaton.com

    常见问题与解决方案


    1. 问题:熔断器在正常使用情况下频繁熔断
    - 解决方案:检查负载电流是否超出熔断器的额定电流,确保正确选择和安装熔断器。
    2. 问题:熔断器外观出现异常
    - 解决方案:确认是否有物理损伤或高温影响,如发现异常应及时更换。
    3. 问题:熔断器无法正常熔断
    - 解决方案:检查是否有电流过小或其他干扰因素影响,同时检查熔断器本身是否有质量问题。

    总结和推荐


    综合评估:S506 系列玻璃管延时熔断器以其高效的时间延迟特性、丰富的认证和支持以及良好的兼容性在市场上表现优异。它特别适用于电力系统、通信设备和工业控制等领域,提供可靠的电路保护。
    推荐结论:我们强烈推荐 S506 系列熔断器用于各种电子设备的保护。无论是在家庭自动化还是工业控制领域,这些熔断器都能提供卓越的保护性能和稳定的工作表现。

BK1/S506-160-R参数

参数
额定电流 160mA
熔断电流 35A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.093A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK1/S506-160-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK1/S506-160-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK1/S506-160-R BK1/S506-160-R数据手册

BK1/S506-160-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.9858 ¥ 8.3793
500+ $ 0.8034 ¥ 6.8289
1000+ $ 0.6732 ¥ 5.7222
5000+ $ 0.663 ¥ 5.6355
库存: 1000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 2094.82
