BK1/S505-8-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 228A²S 1.5KA 慢速熔断 Cartridge,Ceramic 8A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 504-BK1-S505-8-R
供应商: Mouser
标准整包数: 1
EATON 熔断保险丝 BK1/S505-8-R

BK1/S505-8-R概述


    产品简介

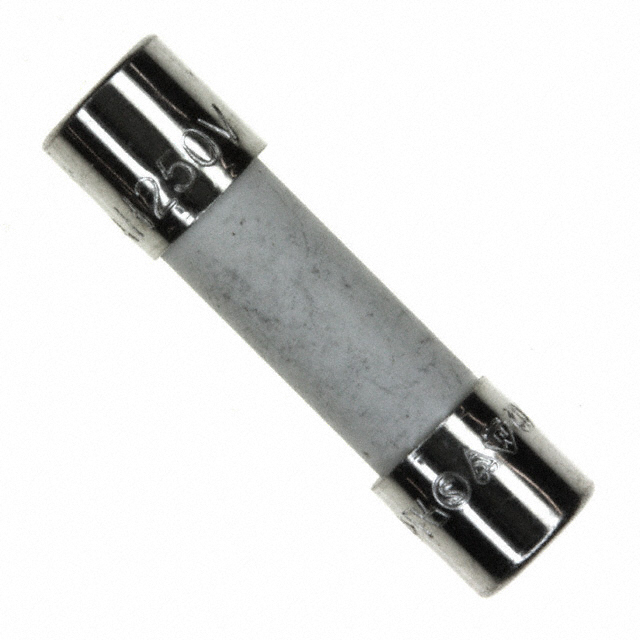

    S505陶瓷管延时熔断器是一款设计用于初级电路保护的小型熔断器,采用陶瓷管和镍镀铜端盖结构。它的额定电流范围为0.5A至12A,具有高分断能力和延时特性,符合IEC 60127-2标准。这款熔断器广泛应用于LED和普通照明、电视、家电、打印机及外围设备、测试设备和电源供应等领域。

    技术参数


    | 额定电流(A) | 电压等级(V AC) | 分断能力(AAC)(A) | 典型冷态直流电阻(Ω) | 典型预电弧(I²t)(A²s) | 典型电压降(mV) |
    |
    | 0.5 | 250 | 1500 | 0.5070 | 0.188 | 295 |
    | 0.8 | 250 | 1500 | 0.2370 | 0.632 | 189 |
    | 1.0 | 250 | 1500 | 0.1401 | 1.28 | 152.5 |
    | 1.25 | 250 | 1500 | 0.1075 | 2.22 | 150 |
    | 1.6 | 250 | 1500 | 0.0700 | 6.78 | 125 |
    | 2.0 | 250 | 1500 | 0.0545 | 9.6 | 118.5 |
    | 2.5 | 250 | 1500 | 0.0395 | 16.6 | 115 |
    | 3.15 | 250 | 1500 | 0.0305 | 36.6 | 102.5 |
    | 4.0 | 250 | 1500 | 0.0185 | 38.45 | 86.5 |
    | 5.0 | 250 | 1500 | 0.0131 | 71.30 | 77.5 |
    | 6.3 | 250 | 1500 | 0.0102 | 111 | 75 |
    | 8.0 | 250 | 1000 | 0.0077 | 228 | 73 |
    | 10 | 250 | 1500 | 0.0061 | 397 | 72 |
    | 12 | 250 | 1000 | 0.0053 | 713.7 | 77 |
    注释:
    1. 0.5A到10A之间的中断额定值测量在70%至80%功率因数下,12A测量在100%功率因数下。
    2. 冷态直流电阻典型值是在额定电流的10%以下,环境温度为20°C时测得的(仅供参考)。
    3. 预电弧(I²t)是在指定的中断额定值和电压条件下测得的典型值。
    4. 电压降是在20°C环境下,在额定电流时测得的典型值。
    5. CQC批准仅适用。
    6. 部件编号定义:S505-xxx-R。

    产品特点和优势


    S505陶瓷管延时熔断器的主要优势在于其高分断能力和延时特性。这些特性使其能够在不误动作的情况下提供可靠的过载保护,特别适合需要精密保护的应用场合。此外,它还具有无卤素、RoHS合规和无铅的特点,符合现代环保要求。

    应用案例和使用建议


    S505陶瓷管延时熔断器广泛应用于各类初级电路保护,例如LED和普通照明、电视、家电、打印机及外围设备、测试设备和电源供应。这些应用通常需要高度可靠的保护措施以确保设备的安全运行。对于实际应用,建议在选择型号时考虑具体的工作电流和环境条件。例如,对于低电流设备,可以选择额定电流较小的型号;对于高温环境,则需注意温度对电流承载能力的影响。

    兼容性和支持


    S505陶瓷管延时熔断器已经通过了多项认证,包括cURus、CSA、SEMKO、VDE、BSI、IMQ、PSE和CCC/CQC认证,这表明其具备广泛的国际兼容性。此外,制造商还提供了详细的订购代码和包装选项,方便客户根据具体需求进行选择。

    常见问题与解决方案


    1. 问题:如何正确选择合适的额定电流?
    解决方案: 根据实际工作电流和预期的最大瞬态电流选择合适的额定电流。参考产品手册中的“时间-电流曲线”以确定最佳选择。
    2. 问题:如何判断熔断器是否已经熔断?
    解决方案: 使用万用表测量两端的电阻值。如果显示无穷大,说明熔断器已熔断,需要更换新的熔断器。
    3. 问题:如何处理高温环境下的应用?
    解决方案: 在选择熔断器时考虑其在高温环境下的电流承载能力。可以查阅产品手册中的“温度降额曲线”以确保熔断器在特定温度下的正常工作。

    总结和推荐


    综上所述,S505陶瓷管延时熔断器凭借其高分断能力、延时特性和广泛的应用领域,成为一款非常值得推荐的产品。其优良的电气特性和环境保护特性使其在众多应用场合中脱颖而出。我们强烈建议在需要可靠电路保护的应用中使用这款产品。

BK1/S505-8-R参数

参数
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 228A²S
额定电流 8A
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK1/S505-8-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK1/S505-8-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK1/S505-8-R BK1/S505-8-R数据手册

BK1/S505-8-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
