GBB-15R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 250V 0.0735A²S 快速熔断 Cartridge,Ceramic 15A 底座安装 31.75mm(长度)
供应商型号:
供应商:
标准整包数: 0

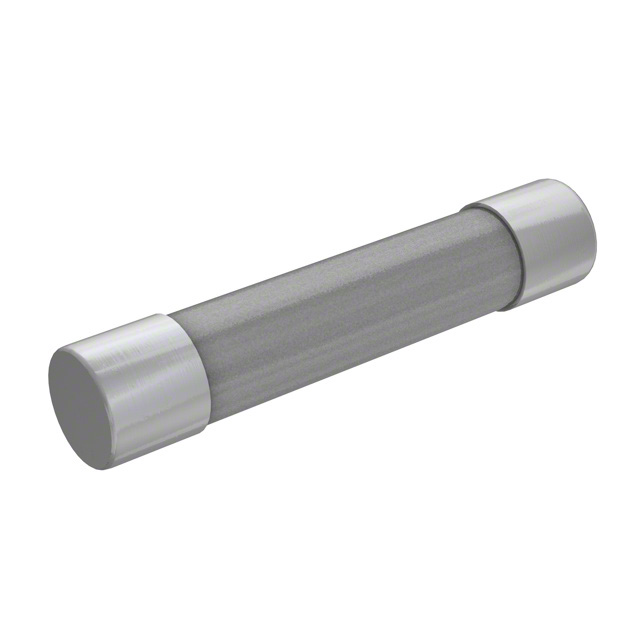

EATON 熔断保险丝 GBB-15R

GBB-15R概述

    电子元器件技术手册:非常快动作陶瓷管式保险丝

    产品简介


    本手册介绍了Eaton公司的GBB系列非常快动作陶瓷管式保险丝。这些保险丝主要用于保护电路,防止过电流导致的损坏。它们广泛应用于多种电子设备,如电源、电机控制、计算机系统和其他工业自动化设备中。

    技术参数


    - 物理尺寸:1/4英寸×1 1/4英寸(6.3毫米×32毫米)
    - 构造材料:陶瓷管,镍镀黄铜端盖
    - 额定电压:交流250V,直流125V
    - 断路能力:交流200A,直流200A
    - 开路电阻:在额定电流下的典型值
    - 电压降:在25°C±3°C环境温度下的典型值
    具体型号及其技术参数如下:
    | 型号 | 额定电流(A) | 冷态电阻(mΩ) | 额定电压(V) | 典型电压降(V) |

    | GBB-1-R | 1 | 0.17750 | 125 | 0.2096 |
    | GBB-1-1/4-R | 1.25 | 0.17900 | 125 | 0.2497 |
    | GBB-2-R | 2 | 0.06620 | 125 | 0.1687 |
    | GBB-3-R | 3 | 0.04475 | 125 | 0.1816 |
    | ... | ... | ... | ... | ... |

    产品特点和优势


    - 非常快速动作:能够在电流超过额定值150%时,在最短时间内切断电路。
    - 多种型号选择:提供从1A到30A的不同额定电流选择,以适应不同应用场景的需求。
    - 耐久性强:采用陶瓷管和镍镀黄铜端盖结构,具有出色的耐腐蚀性和机械强度。
    - 认证标准高:符合UL和CSA的标准,保证了产品的可靠性和安全性。

    应用案例和使用建议


    这些保险丝适用于各种需要过电流保护的应用场景。例如,在开关电源、电机控制板和数据处理设备中广泛应用。在使用时应注意确保保险丝安装正确,避免过载使用。此外,根据负载需求选择合适的型号至关重要,否则可能导致频繁烧断或保护失效。

    兼容性和支持


    - 兼容性:GBB系列保险丝与标准接口兼容,可方便地替换其他品牌的同类产品。
    - 支持服务:Eaton提供详尽的技术支持和售后服务,确保客户能够获得最佳的使用体验。如有任何疑问,可通过官方渠道联系技术支持团队。

    常见问题与解决方案


    - Q: 保险丝烧断后如何更换?
    A: 更换保险丝前请确保电路已经断电,选用相同额定电流的新保险丝进行替换。

    - Q: 如何判断保险丝是否损坏?
    A: 使用万用表测量保险丝两端的电阻,如果显示无穷大,则表明保险丝已断。

    - Q: 如何存储保险丝以延长使用寿命?
    A: 存放在干燥通风处,避免高温和潮湿环境。

    总结和推荐


    综上所述,GBB系列非常快动作陶瓷管式保险丝以其出色的性能、丰富的型号选择和可靠的认证标准,在众多应用场景中展现出卓越的保护能力和稳定性。无论是作为新设备的标配还是现有系统的升级选项,都值得推荐使用。对于追求高性能和可靠性的电子设备制造商来说,这是一个极佳的选择。

GBB-15R参数

参数
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.0735A²S
额定电流 15A
熔断电流 -
额定电压-AC 250V
长*宽*高 31.75mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

GBB-15R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

GBB-15R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON GBB-15R GBB-15R数据手册

GBB-15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
