BK/S501-3.15-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 250V 8.1A²S 1.5KA 快速熔断 Cartridge,Ceramic 3.15A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 504-BK/S501-3.15-R
供应商: Mouser
标准整包数: 1

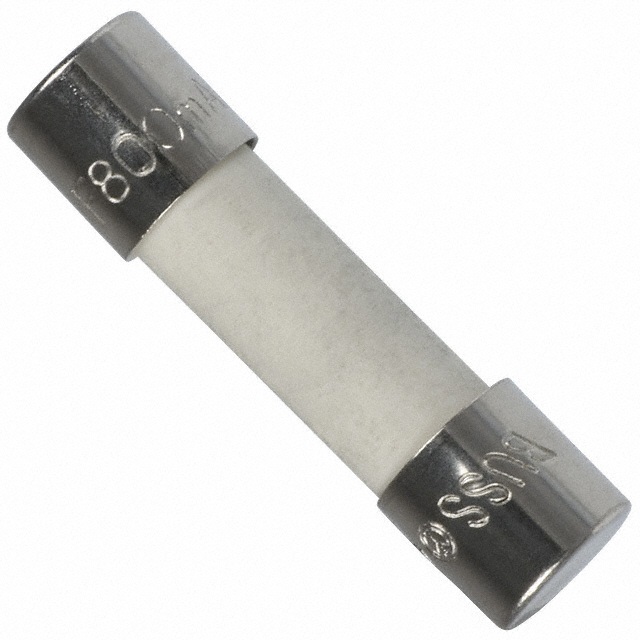

EATON 熔断保险丝 BK/S501-3.15-R

BK/S501-3.15-R概述


    产品简介


    S501 系列陶瓷管快熔保险丝 是一款广泛应用于电子设备保护领域的电子元器件。这些保险丝采用 5mm x 20mm 的物理尺寸,具有快速响应和高断流能力的特点。S501 系列的各个型号适用于不同电流范围,从 50mA 到 10A 不等。它们通常用于电源线路的过载和短路保护,广泛应用于计算机、通信设备、消费电子产品等领域。

    技术参数


    | 产品型号 | 额定电压 (Vac) | 额定电流 (A) | 断流容量 (kA) | 冷态电阻 (Ω) | 电压降 (mV) | 融化 I²t (A²·s) |
    ||
    | S501-50-R | 250 | 0.05 | 157.5 | 0.0017 | 9000 | 3 |
    | S501-63-R | 250 | 0.063 | 157.5 | 0.0005 | 3300 | 3 |
    | S501-80-R | 250 | 0.08 | 157.5 | 0.0011 | 2600 | 3 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    S501 系列陶瓷管快熔保险丝 具有以下显著特点和优势:
    - 快速响应:能够迅速切断电路以防止过载或短路引起的损坏。
    - 高断流能力:额定电流下可以承受高达 1500V 的断流电压。
    - 多样化的包装选择:根据不同的需求,可以选择 100 个装入纸板箱、1000 个装入聚乙烯袋或 1500 个装入带卷(TR2 包装)。
    - 支持多种认证:如 cURus、CSA Component Acceptance、SEMKO 等,确保其符合国际标准。

    应用案例和使用建议


    S501 系列保险丝 广泛应用于各种需要快速过载和短路保护的场合。例如,在计算机电源模块中,它可以有效地保护电源免受意外电流冲击。在某些通信设备中,这些保险丝也可以作为关键的保护组件。
    使用建议:
    - 在安装时,应确保保险丝正确放置并紧固,以避免接触不良导致的误动作。
    - 定期检查保险丝状态,更换已老化或损坏的保险丝,以保持系统的正常运行。
    - 在设计电路时,根据实际电流需求选择合适的保险丝型号,避免因选择不当而造成误动作或无法有效保护电路的情况。

    兼容性和支持


    - 兼容性:S501 系列保险丝设计紧凑,可以方便地安装到多种电路板和设备中,适用于大多数标准电气系统。
    - 支持:Eaton Electronics Division 提供全面的技术支持和维护服务,帮助客户解决使用过程中的问题。此外,其认证机构包括 cURus、CSA、SEMKO 等,保证其符合国际标准。

    常见问题与解决方案


    1. 问题:保险丝频繁断开,疑似电流过大。
    - 解决方案:检查电路负载是否超出了保险丝的额定值。若超过额定值,则需要更换为更高额定值的保险丝或重新设计电路。
    2. 问题:安装后保险丝未能触发,疑似故障。
    - 解决方案:检查保险丝是否正确安装,并确认是否有外部因素(如温度、湿度)影响其正常工作。如有异常情况,可联系制造商进行进一步诊断。
    3. 问题:保险丝外观变形或烧黑。
    - 解决方案:这表明保险丝可能已经失效。立即更换新的保险丝,并检查电路以查找故障原因。

    总结和推荐


    S501 系列陶瓷管快熔保险丝 以其快速响应、高断流能力和多样化的包装选择,成为众多应用的理想选择。它的独特优势使其在市场上具有较强的竞争力,适用于多种工业和消费电子产品。基于其可靠性和广泛的认证支持,我们强烈推荐使用 S501 系列保险丝 来保护您的电子设备。

BK/S501-3.15-R参数

参数
熔断 I²t 8.1A²S
额定电流 3.15A
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK/S501-3.15-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/S501-3.15-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/S501-3.15-R BK/S501-3.15-R数据手册
