PTSA080515V012

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: 500ms 300mA 400mΩ 15V 9Ω 20A 120mA 0805 贴片安装 2.25mm*1.5mm*1mm
供应商型号: 3864281
供应商: 海外现货
标准整包数: 1

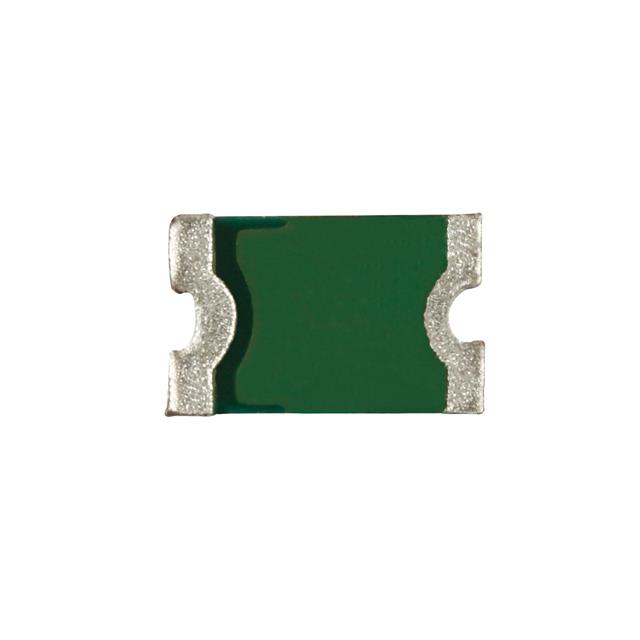

EATON PTC可复位保险丝 PTSA080515V012

PTSA080515V012概述


    产品简介


    ELX1048 - Eaton Automotive SMD PTC 熔断器
    ELX1048 是一种表面贴装式可复位保险丝,适用于汽车电子应用。它的主要功能是保护电路免受过电流的影响,并且它具备正温度系数(PTC)特性,能够快速响应并切断电流以防止过热现象。该产品广泛应用于汽车电子系统中,如娱乐信息系统、车载导航、远程信息处理、车灯控制、电动车窗和座椅控制以及仪表盘等。

    技术参数


    - 额定电压 (Vdc):15 V
    - 最大故障电流 (Imax):10 A (对于 PTSA080515V010) 或 20 A (对于 PTSA080515V012)
    - 保持电流 (Ihold):0.10 A (对于 PTSA080515V010) 或 0.12 A (对于 PTSA080515V012)
    - 跳闸电流 (Itrip):0.30 A
    - 功率耗散 (Pd):0.50 W (对于 PTSA080515V010) 或 1.00 W (对于 PTSA080515V012)
    - 电阻:
    - 初始电阻 (Ri):0.50 Ω (对于 PTSA080515V010) 或 0.40 Ω (对于 PTSA080515V012)
    - 跳闸后电阻 (R1):10.0 Ω (对于 PTSA080515V010) 或 9.0 Ω (对于 PTSA080515V012)
    - 封装尺寸:0805 (2012 毫米)

    产品特点和优势


    ELX1048 系列 PTC 熔断器具有以下显著特点和优势:
    - AEC-Q200 认证:符合严格的汽车电子标准。
    - 正温度系数 (PTC):快速响应过电流,确保系统安全。
    - 低电阻和高电流承载能力:能够在过载情况下快速跳闸,减少热量积累。
    - 紧凑设计:采用 0805 封装,适合空间受限的应用场合。
    - 广泛的工作温度范围:支持 -40°C 至 +85°C 的工作温度范围,适用于恶劣环境。

    应用案例和使用建议


    ELX1048 熔断器广泛应用于现代汽车的多种电子系统,包括:
    - 车辆娱乐系统:保护音频系统和其他电子设备免受过电流的影响。
    - 车内导航系统:在故障时迅速切断电源,防止设备损坏。
    - 远程信息处理系统:确保系统安全运行,提供可靠的通信连接。
    - 车灯控制系统:保护车灯电路免受短路和其他过电流事件的影响。
    - 电动车窗和座椅控制系统:在发生故障时自动切断电源,提高安全性。
    使用建议:
    - 在高温环境下使用时,根据热降额图调整电流负载,以确保设备正常工作。
    - 确保安装过程中符合 J-STD-020 焊接规范,避免损坏。

    兼容性和支持


    ELX1048 熔断器通过符合 EIA-481 标准的带卷包装供应,每卷含有 4000 个零件。该产品已获得多项认证,包括 AEC-Q200 和 IEC60738-1。此外,厂商还提供了详细的焊接工艺指导,包括预热阶段、回流时间和峰值温度设置,确保正确安装。

    常见问题与解决方案


    - 问题 1:设备在跳闸后无法恢复正常工作。
    - 解决方案:检查是否有短路或其他故障情况,确保重新连接时没有外部干扰。

    - 问题 2:设备过早跳闸。
    - 解决方案:检查电路负载是否过大,调整保持电流以适应新的负载条件。

    总结和推荐


    综上所述,ELX1048 系列 PTC 熔断器是一款专为汽车电子应用设计的高性能保护设备。它不仅具备快速响应和高可靠性,还符合严苛的汽车电子标准。对于需要在复杂环境中保证电路安全的设计师和工程师来说,这款产品无疑是理想的选择。我们强烈推荐将 ELX1048 熔断器用于汽车电子系统的保护设计中。

PTSA080515V012参数

参数
保持电流 120mA
跳闸电流 300mA
冷电阻 -
最大额定电流 20A
最小初始态电阻值 400mΩ
最大跳断后电阻值
跳闸时间 500ms
最大电压 15V
长*宽*高 2.25mm*1.5mm*1mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTSA080515V012厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTSA080515V012数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTSA080515V012 PTSA080515V012数据手册

PTSA080515V012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.8809
10+ ¥ 1.4819
100+ ¥ 1.3679
500+ ¥ 1.2767
1000+ ¥ 1.2767
2000+ ¥ 1.2539
4000+ ¥ 1.2539
库存: 3779
起订量: 34 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.81
