首页  >  产品百科  >  DCM-1

DCM-1

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 600V 600V 快速熔断 Cartridge 1A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: DCM-1
供应商: 国内现货
标准整包数: 10

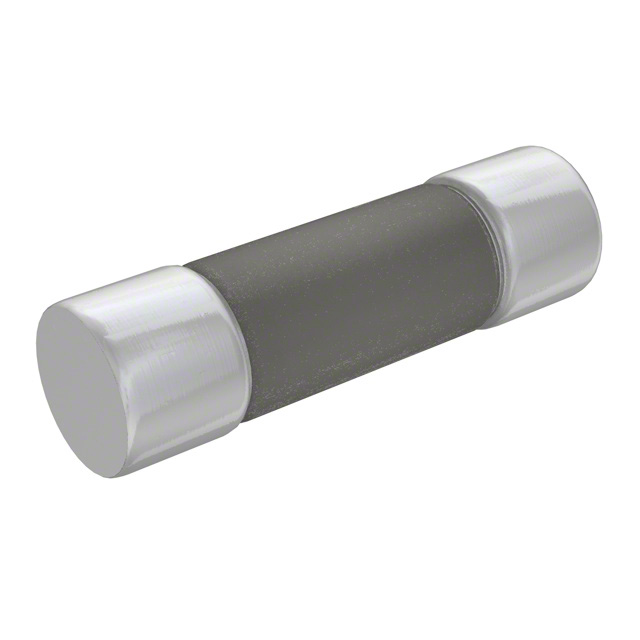

EATON 熔断保险丝 DCM-1

DCM-1概述

    DCM 系列快熔保险丝技术手册

    产品简介


    DCM 系列快熔保险丝属于小体积熔断器(Midget Fuses),主要用于直流电路的保护。其主要特点是具有快速响应特性,在电路出现异常电流时能迅速切断电源,防止进一步损坏。该系列保险丝广泛应用于电力系统、工业控制、通信设备等领域。

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 600 Vac/dc |
    | 额定电流范围 | 0.1 - 30 A |
    | 最大断路能力 | 交流:100 kA
    直流:50 kA |
    | 断开特性 | 直流最小断开电流为额定电流的200% |
    | 尺寸 | 10x38 mm |
    | 外壳材料 | 熔硅管 |
    | 端盖材质 | 镀镍黄铜 |

    产品特点和优势


    1. 快速断开能力:在检测到超过额定电流135%的情况下,能在1小时内自动断开,确保电路安全。
    2. 广泛的适用范围:适用于多种电压和电流等级,尤其适合需要快速响应的应用场合。
    3. 高可靠性:通过多项认证(UL, CSA),保证产品质量和稳定性。

    应用案例和使用建议


    DCM 系列快熔保险丝被广泛应用于光伏系统、电力控制和通信设备中。例如,在一个光伏发电系统中,当电流异常升高时,DCM 系列保险丝能够迅速切断电路,保护整个系统的安全性。在使用过程中,建议根据具体应用场景选择合适的电流等级,并搭配相应的保险块或保险座以达到最佳效果。

    兼容性和支持


    DCM 系列保险丝支持多种类型的保险块和保险座,具体型号如下:
    - 开放式保险块:1104, 2104
    - 防护型保险座:1109, 1102, 1103, 2053
    - 面板安装型保险座:2114, 2113, 2108, 2112, 2109, 2140
    - 直连线缆保险座:2127, 2126
    Cooper Bussmann 公司提供了详细的技术支持和售后服务,确保用户能够在使用过程中得到必要的帮助。

    常见问题与解决方案


    1. 问题:保险丝频繁断开怎么办?
    - 解决方案:检查负载是否过载或短路,排除故障后更换新的保险丝。
    2. 问题:保险丝在正常工作条件下断开如何处理?
    - 解决方案:检查是否接线错误或接触不良,必要时重新连接或更换保险块。

    总结和推荐


    DCM 系列快熔保险丝以其快速响应和高可靠性著称,特别适用于要求严格的安全标准的应用场合。尽管该系列产品已经停产,但它的替代品如KLM系列和PVM系列依然具有相同的功能和优势。如果您正在寻找一种可靠且高效的电路保护解决方案,我们强烈推荐使用DCM系列或其替代品。
    本文综合介绍了 DCM 系列快熔保险丝的各项技术参数、特点和优势,并提供了相关的使用建议和支持信息。希望对您的选购和使用过程有所帮助。

DCM-1参数

参数
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 1A
熔断电流 -
额定电压-AC 600V
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
应用等级 工业级
包装方式 散装

DCM-1厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DCM-1数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON DCM-1 DCM-1数据手册

DCM-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 17.1
50+ ¥ 14.69
100+ ¥ 13.44
库存: 146
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 171
