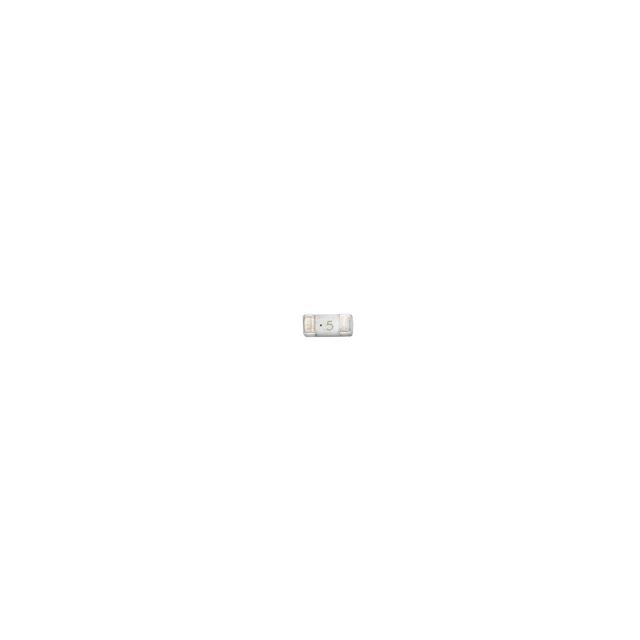

TR1-2410FA5-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 125V 快速熔断 Board Mount (Cartridge Style Excluded) 5A 2410 贴片安装 6.5mm*3.1mm*3.1mm
供应商型号: 4058905
供应商: 海外现货
标准整包数: 1
EATON 熔断保险丝 TR1-2410FA5-R

TR1-2410FA5-R概述

    高电流快速反应表面贴装式保险丝ELX1196(型号2410FA)
    Eaton Electronics是全球知名的电子元件供应商,其研发的高电流快速反应表面贴装式保险丝2410FA是适用于各种工业和商业应用的理想选择。本文档将详细解析这款保险丝的产品特性和技术参数,以便您更好地了解其功能和适用范围。

    产品简介


    Eaton 2410FA是一款高速反应表面贴装式保险丝,具备卓越的电气保护能力。它的额定电流范围为500mA至15A,能够在瞬间切断过载电流,有效防止电路损坏。此款保险丝采用表面贴装技术(SMT),适合于大批量自动化生产流程,同时具有高可靠性和长寿命的特点。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 500mA至15A |
    | 开关速度 | 100%额定电流下4小时最小开路时间
    200%额定电流下5秒最大开路时间 |
    | 断流容量 | AC和DC下的断流能力 |
    | 工作电压 | 交流125Vac, 直流125Vdc |
    | 冷态电阻 | 小于281mΩ(取决于电流等级) |
    | 最大电压降 | 185mV(取决于电流等级) |
    | 温度等级 | -55°C到+125°C |
    | 环境湿度测试 | 85°C/85%RH条件下1000小时 |
    | 振动测试 | 10-55Hz, 每个方向振动2小时 |
    | 冲击测试 | 100g冲击,持续时间6ms |

    产品特点和优势


    Eaton 2410FA拥有多种显著的产品特点和优势。首先,它采用了先进的表面贴装技术,使得安装和维修更为便捷。其次,其快响应特性确保在短路情况下迅速切断电流,有效防止设备损坏。此外,本产品具有较高的温度稳定性和抗振动冲击的能力,适合在恶劣环境下长期稳定运行。最后,它还符合环保标准(Halogen-Free,HF Free),符合RoHS指令,使其成为绿色环保的选择。

    应用案例和使用建议


    Eaton 2410FA广泛应用于各类电源供应系统、服务器、LED驱动器、白色家电以及液晶显示器等领域。针对这些应用环境,我们建议用户根据实际需求选择合适的电流等级,并遵循制造商提供的安装指南进行正确的焊接操作,以确保最佳的防护效果。例如,在处理LED照明驱动器时,由于其电流波动较大,可以选择2.5A或更高的电流等级来增强防护性能。

    兼容性和支持


    Eaton 2410FA与多种电子元件及设备兼容良好,尤其适合集成到现有的电源系统和电路设计中。制造商提供了全面的技术支持和售后服务,包括产品手册下载、在线技术支持以及现场培训服务等。这使得客户在采购后仍能获得全方位的支持,提升用户体验。

    常见问题与解决方案


    - Q: 如何判断何时需要更换保险丝?
    - A: 一旦发现电路发生频繁跳闸现象,或者保险丝外观出现明显烧蚀痕迹时,即表明需要更换新的保险丝。

    - Q: 在极端温度条件下,如何保证保险丝正常工作?
    - A: 通过查看制造商提供的温度稳定性曲线,确认当前环境温度是否处于推荐的工作范围内。如超出推荐范围,则需采取额外的散热措施以保障正常运行。

    总结和推荐


    Eaton 2410FA是一款高效可靠的高电流快速反应表面贴装式保险丝。凭借其优良的电气特性、广泛的适用范围以及强大的市场竞争力,值得各行业用户的优先考虑。建议在面对复杂多变的应用环境中时,选择此款保险丝以确保电路的安全性和稳定性。

TR1-2410FA5-R参数

参数
熔断 I²t -
额定电流 5A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 6.5mm*3.1mm*3.1mm
通用封装 2410
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TR1-2410FA5-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

TR1-2410FA5-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON TR1-2410FA5-R TR1-2410FA5-R数据手册

TR1-2410FA5-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
