TR1/6125TD1.5-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 60V 125V 2.35A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1.5A 2410 贴片安装 6.1mm*2.72mm*2.72mm
供应商型号: N-TR1/6125TD1.5-R
供应商: 云汉优选
标准整包数: 1000

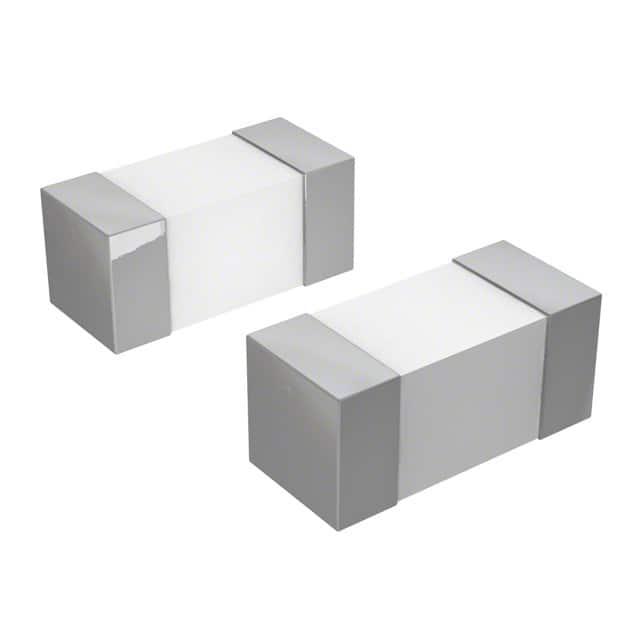

EATON 熔断保险丝 TR1/6125TD1.5-R

TR1/6125TD1.5-R概述


    产品简介


    Brick™ 6125TD系列时间延迟表面贴装保险丝是一种能够替代玻璃管保险丝的产品,适用于某些特定的应用场景。这款保险丝具有环境耐久性,并符合EIA-IS-722标准。此外,它还通过了浸焊兼容性测试,主要针对消费电子产品市场。

    技术参数


    - 电压:125V AC,60V DC
    - 电流范围:500mA至7A
    - 断路能力:50A
    - 冷态电阻:不同型号在不同电流下的典型值在0.0115至0.3350欧姆之间
    - 熔断时间:以额定电流的百分比表示,例如,当电流为额定电流的100%时,最小熔断时间为4小时;200%电流时,最小熔断时间为1秒,最大为60秒
    - 典型熔化I²t:不同型号在不同电流下的典型值从0.716到90.2
    - 典型电压降:不同型号在额定电流下的典型值在97mV至256mV之间

    产品特点和优势


    Brick™ 6125TD系列时间延迟保险丝具备多个独特的功能和优势:
    - 高可靠性:通过了严格的环境测试(如湿度、温度冲击、机械冲击等),确保其在恶劣环境下的稳定性能。
    - 高熔断速度:能够在短时间内迅速熔断过载电流,保护电路安全。
    - 广泛的适用性:可以用于各种消费电子设备,满足多样化的应用需求。
    - 兼容性强:符合多项国际标准(如EIA-IS-722),便于与其他电子元件集成使用。

    应用案例和使用建议


    根据技术手册中的描述,这些保险丝广泛应用于消费电子设备,如智能手机、平板电脑等。建议用户在设计时充分考虑其额定电流和实际应用电流之间的关系,避免因电流过大导致保险丝提前熔断。

    兼容性和支持


    - 认证:UL和CSA认证
    - 包装:提供多种包装方式,包括50件样本包(SP2)和1000件一卷的标准包装(TR1)

    常见问题与解决方案


    - 问题:保险丝在正常工作电流下频繁熔断。
    - 解决方案:检查实际工作电流是否超过了保险丝的额定电流,必要时进行适当的电流限制或选择更高额定电流的保险丝。

    - 问题:安装后保险丝不工作。
    - 解决方案:确认焊接过程正确无误,且保险丝未损坏。如果仍然无法工作,尝试更换新的保险丝。

    总结和推荐


    Brick™ 6125TD系列时间延迟保险丝凭借其出色的性能和高可靠性,成为消费电子产品中不可或缺的安全保障组件。它不仅满足了严格的行业标准,还提供了多样的应用场景,是值得信赖的选择。总体而言,推荐在需要高度可靠性的消费电子设备中使用此款保险丝。

TR1/6125TD1.5-R参数

参数
熔断 I²t 2.35A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 125V
额定电压-DC 60V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 6.1mm*2.72mm*2.72mm
通用封装 2410
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TR1/6125TD1.5-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

TR1/6125TD1.5-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON TR1/6125TD1.5-R TR1/6125TD1.5-R数据手册

TR1/6125TD1.5-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
