BK/AGC-3/4-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 250V 0.815A²S 750mA 快速熔断 Cartridge,Glass 750mA 底座安装 31.75mm(长度)*6.35mm(高度)
供应商型号: N-BK/AGC-3/4-R
供应商: 云汉优选
标准整包数: 100
EATON 熔断保险丝 BK/AGC-3/4-R

BK/AGC-3/4-R概述

    # 电子元器件产品技术手册:AGC快熔玻璃管保险丝

    产品简介

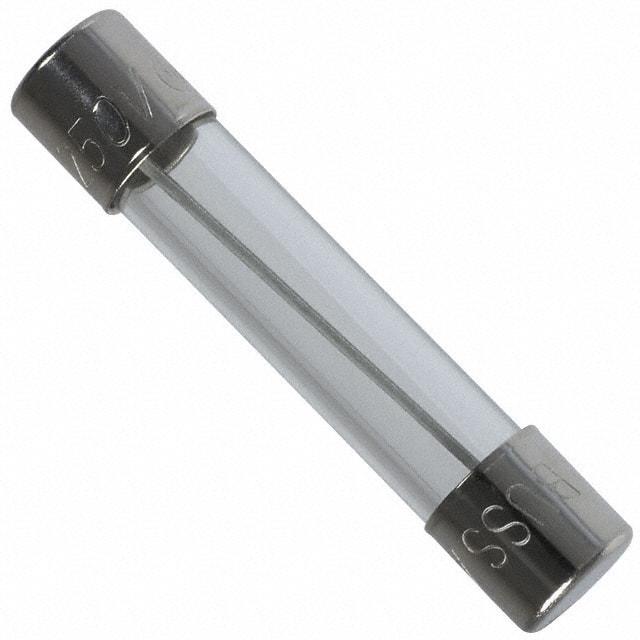

    AGC快熔玻璃管保险丝是一种适用于多种电路保护需求的小型电子元器件。其标准尺寸为1/4英寸 x 1 1/4英寸(6.3毫米 x 32毫米),采用玻璃管设计,镍镀黄铜端帽结构。这种保险丝的主要特点是快速熔断能力,能迅速切断过载电流,有效保护电子设备免受损害。AGC系列广泛应用于消费电子、工业控制、汽车电子等领域。

    技术参数


    基本规格
    - 物理尺寸:1/4英寸 x 1 1/4英寸(6.3毫米 x 32毫米)
    - 结构材料:玻璃管,镍镀黄铜端帽
    - 包装方式:可选BK(100个装)或BK1(1000个装)
    - 封装选项:B(防水洗)、V(轴向引脚)
    电气特性
    | 额定电压 (AC) | 额定电流 (A) | 断路容量 (A) | 典型熔断 I2t (A2Sec) | 直流电阻 (Ω) | 典型电压降 (V) |
    |
    | 250V | 1/20 | 35 | 4.500 | 0.00773 | 0.67 |
    | 250V | 1/10 | 35 | 12.565 | 0.000787 | 6.00 |
    | 250V | 1/8 | 35 | 6.800 | 0.00131 | 4.67 |
    | 250V | 3/16 | 35 | 4.900 | 0.00637 | 4.12 |
    | 250V | 2/10 | 35 | 3.360 | 0.00435 | 4.51 |
    | 250V | 1/4 | 35 | 2.300 | 0.0148 | 0.89 |
    工作环境
    - 冲击测试:MIL-STD-202, Method 213, Test Condition I(1/20 - 3/4A);MIL-STD-202, Method 207(HI Shock)
    - 振动测试:MIL-STD-202, Method 204, Test Condition A(1/20 - 30A)

    产品特点和优势


    1. 快速熔断能力:能够在过载情况下迅速切断电流,有效防止电路损坏。
    2. 机械坚固:通过了严格的冲击和振动测试,适用于恶劣的工作环境。
    3. 环保合规:符合RoHS标准,确保无铅、无有害物质,绿色环保。
    4. 广泛的认证:获得UL和CSA认证,保障产品的安全性和可靠性。

    应用案例和使用建议


    应用案例
    AGC快熔玻璃管保险丝适用于各类需要快速响应的电路保护场景,如电源管理、汽车电子、家用电器等。例如,在车载电子系统中,这种保险丝能够有效保护电池管理系统中的关键组件。
    使用建议
    1. 匹配应用要求:选择合适的额定电流,以确保最佳的保护效果。
    2. 注意安装方向:根据电路的具体要求选择适合的安装方向,确保最佳散热。
    3. 定期检查:建议在使用一段时间后进行定期检查,以确保保险丝的正常工作状态。

    兼容性和支持


    AGC快熔玻璃管保险丝具有良好的兼容性,可以方便地替换现有系统中的同类产品。此外,厂商提供全面的技术支持和售后服务,包括产品文档、技术咨询及故障排除服务。

    常见问题与解决方案


    问题一:保险丝频繁烧断
    解决方案:检查电路是否存在短路或过载现象,更换更高额定电流的保险丝。
    问题二:保险丝无法切断电流
    解决方案:确认保险丝是否符合电路要求,必要时更换更快速熔断的型号。
    问题三:保险丝过热
    解决方案:检查电路负载是否超出保险丝的承载范围,适当降低负载或更换更大额定电流的保险丝。

    总结和推荐


    优点

    总结


    1. 高效保护:快速熔断能力确保电路安全。
    2. 耐用可靠:通过严格的冲击和振动测试。
    3. 绿色环保:符合RoHS标准,使用无害材料。
    4. 认证齐全:获得UL和CSA认证,品质保证。
    推荐结论
    鉴于AGC快熔玻璃管保险丝的优异性能和广泛应用,我们强烈推荐将其用于各类电子设备的保护应用中。无论是从技术规格还是从实际应用角度来看,这款保险丝都是一款值得信赖的选择。

BK/AGC-3/4-R参数

参数
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.815A²S
额定电流 750mA
熔断电流 750mA
额定电压-AC 250V
长*宽*高 31.75mm(长度)*6.35mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK/AGC-3/4-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/AGC-3/4-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/AGC-3/4-R BK/AGC-3/4-R数据手册

BK/AGC-3/4-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.2508 ¥ 10.6318
1000+ $ 0.4017 ¥ 3.4145
5000+ $ 0.3876 ¥ 3.2946
10000+ $ 0.3672 ¥ 3.1212
库存: 400
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1063.18
