BK/S500-V-630-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 0.35A²S 35A 快速熔断 Cartridge,Glass 630mA 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK/S500-V-630-R
供应商: 云汉优选
标准整包数: 1

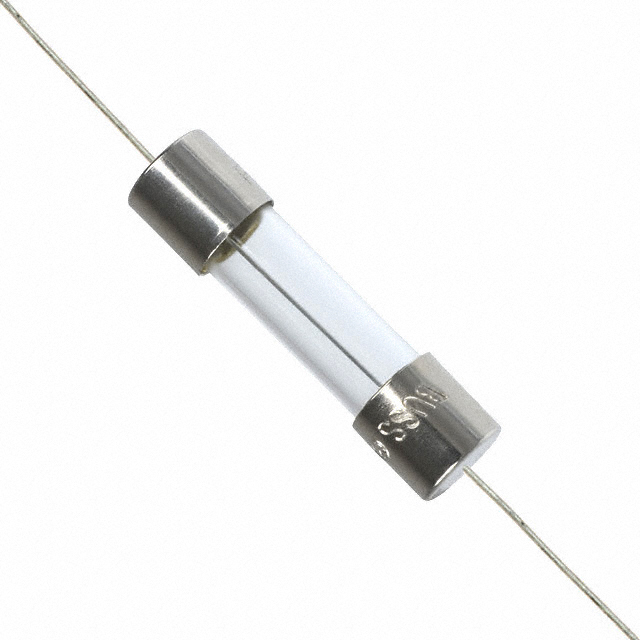

EATON 熔断保险丝 BK/S500-V-630-R

BK/S500-V-630-R概述


    产品简介


    产品名称:S500系列快速熔断玻璃管保险丝
    产品类型: 快速熔断型玻璃管保险丝
    主要功能: S500系列保险丝以其出色的过电流保护能力而闻名,能够迅速切断电路中的异常电流,以保护电子设备免受损坏。该系列产品具有低断流容量,适用于多种电子设备的保护需求。
    应用领域:
    - 消费电子
    - 工业自动化
    - 通信设备
    - 家用电器
    - 医疗器械

    技术参数


    电压中断额定值(在额定电压50 Hz下的电流):
    | 额定电流 | 冷态电阻(mV) | 融化I²t | 最大电压降 |

    | 32 mA | 40 | 0.000047| 3200 |
    | 40 mA | 25 | 0.00011 | 2500 |
    | 50 mA | 17 | 0.00020 | 2400 |
    | 63 mA | 125 | 0.00057 | 2000 |
    | 80 mA | 5.0 | 0.0012 | 1200 |
    | 100 mA | 3.8 | 0.003 | 1100 |
    | 125 mA | 2.8 | 0.005 | 1000 |
    | 160 mA | 9.1 | 0.008 | 2000 |
    | 200 mA | 6.8 | 0.016 | 1700 |
    | 250 mA | 4.3 | 0.28 | 1400 |
    | 315 mA | 3.1 | 0.58 | 1300 |
    | 400 mA | 2.0 | 0.18 | 1100 |
    | 500 mA | 0.26 | 0.18 | 220 |
    | 630 mA | 0.20 | 0.35 | 220 |
    | 800 mA | 0.14 | 0.67 | 190 |
    | 1.0 A | 0.125 | 0.60 | 200 |
    | 1.25 A | 0.096 | 0.84 | 200 |
    | 1.6 A | 0.066 | 1.6 | 190 |
    | 2.0 A | 0.043 | 4.2 | 150 |
    | 2.5 A | 0.034 | 6.1 | 150 |
    | 3.15 A | 0.025 | 13 | 130 |
    | 4.0 A | 0.021 | 22 | 130 |
    | 5.0 A | 0.014 | 42 | 120 |
    | 6.3 A | 0.010 | 69 | 120 |
    | 8.0 A | 0.010 | N/A | 120 |
    | 10.0 A | 0.008 | N/A | 120 |
    物理尺寸:
    - 5 mm x 20 mm
    电气特性:
    - 1.5 In (min): 60 ms
    - 2.1 In (min): 30 ms
    - 2.75 In (min): 30 ms
    - 4 In (max): 2 sec
    - 10 In (max): 300 ms
    - 20 In (max): 300 ms

    产品特点和优势


    特点:
    - 快速熔断: S500系列保险丝能够迅速响应过电流,防止设备受损。
    - 低断流容量: 这一特性使得S500系列特别适合于需要高可靠性的应用。
    - 可选轴向引脚: 提供额外的安装灵活性。
    - IEC认证: 符合国际标准,确保产品质量和可靠性。
    优势:
    - 市场竞争力: 在众多同类产品中脱颖而出,因为其快速响应和低断流容量特性。
    - 高可靠性: S500系列在各种严苛条件下表现出色,确保长时间稳定运行。
    - 易于集成: 兼容多种封装形式,方便在不同设计中应用。

    应用案例和使用建议


    应用案例:
    - 某家用电器制造商在其最新的电饭煲产品中采用了S500系列保险丝,有效地提高了产品的安全性和稳定性。
    - 在工业自动化领域,某工厂使用S500系列保险丝作为其控制系统的一部分,以保护关键组件不受过电流损害。
    使用建议:
    - 高温环境: 确保使用适当的散热措施,避免因温度过高导致的保险丝损坏。
    - 过载情况: 对于可能发生过载的应用场景,建议选择更高额定电流的型号。
    - 定期检查: 定期检查保险丝的状态,及时更换失效的保险丝以保证系统的安全性。

    兼容性和支持


    兼容性:
    - S500系列保险丝可与多种电子设备和系统兼容,适用于各种应用场合。
    支持:
    - 代理商支持: 多家全球知名代理商提供销售和技术支持服务。
    - Eaton公司支持: Eaton公司提供详尽的技术文档、在线资源和电话技术支持。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题: 保险丝频繁烧毁
    - 解决办法: 检查电路是否存在过载情况,如果存在,考虑更换更高额定电流的保险丝。

    - 问题: 保险丝在正常工作状态下烧毁
    - 解决办法: 检查电路是否存在短路或接触不良的情况,确认连接稳固且无故障。

    - 问题: 保险丝不熔断
    - 解决办法: 确认电路中没有异常电流通过,如有必要,进行电气测试。

    总结和推荐


    总结:
    - S500系列快速熔断玻璃管保险丝以其出色的性能、可靠性及易用性成为众多应用的理想选择。无论是消费电子还是工业自动化领域,S500系列都能提供有效的过电流保护。
    推荐:
    - 我们强烈推荐S500系列保险丝,特别是对于那些需要高可靠性保护的应用。这些保险丝在严苛环境下表现卓越,能够显著提高电子设备的整体安全性与稳定性。

BK/S500-V-630-R参数

参数
熔断 I²t 0.35A²S
额定电流 630mA
熔断电流 35A
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

BK/S500-V-630-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/S500-V-630-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/S500-V-630-R BK/S500-V-630-R数据手册

BK/S500-V-630-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
