BK1/S506-4-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 71.8A²S 40A 慢速熔断 Cartridge,Glass 4A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK1/S506-4-R
供应商: 云汉优选
标准整包数: 1

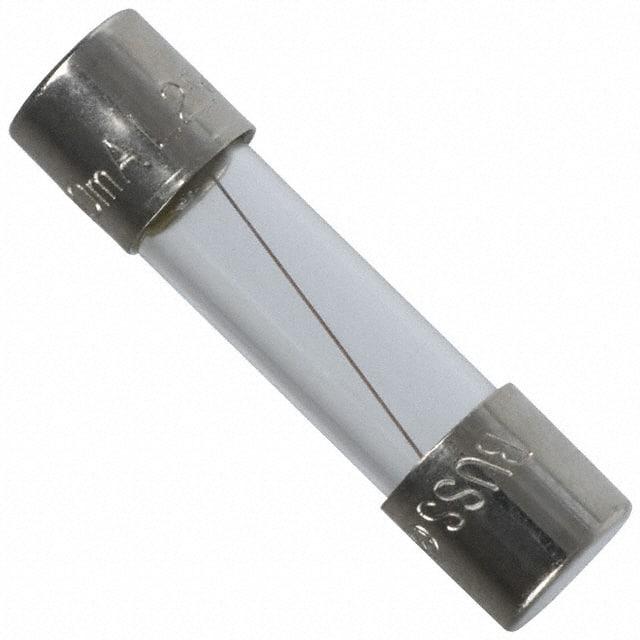

EATON 熔断保险丝 BK1/S506-4-R

BK1/S506-4-R概述


    产品简介


    S506系列为5mm x 20mm的时间延迟玻璃管保险丝(fuses),广泛应用于各类电子设备中。该系列产品具备时间延迟和低分断能力的特点,可以有效保护电路免受过载电流的损害。其符合IEC 60127-2/3标准,并拥有多种认证,如UL、CSA、VDE等,确保在各类应用环境下的可靠性。

    技术参数


    | 规格 | 值 |

    | 电压 (Vac) | 250 |
    | 额定电流 (A) | 35 |
    | 最大断路容量 (Vac) | 21.0 - 1091.7 |
    | 冷态电阻 (mΩ) | 0.0051 - 1.33 |
    | 典型压降 (mV) | 87.5 - 1019.5 |
    | 认证机构 | UL、CSA、VDE、BSI、IMQ、SEMKO、PSE/JET、CCC |

    产品特点和优势


    S506系列保险丝具有以下独特功能和优势:
    - 时间延迟特性:允许瞬时电流通过而不触发断开机制,适用于电感负载。
    - 低分断能力:在面对瞬时电流时,能够避免不必要的断开操作。
    - 广泛的认证覆盖:获得多国安全认证,如UL、CSA、VDE等,保证在各种应用场景中的可靠性和安全性。
    - 多种型号选择:提供不同额定电流的产品,满足多样化的电路保护需求。
    - 耐久性:采用玻璃管和镍镀铜端帽设计,提高了产品的耐用性和寿命。

    应用案例和使用建议


    S506系列保险丝广泛应用于消费电子、通信设备、工业控制系统等领域。例如,在家电设备中,这些保险丝可防止电动机过载;在电源供应系统中,它们能提供过载和短路保护。
    使用建议:
    - 在安装过程中,务必遵循产品手册中的指导,确保正确连接保险丝。
    - 定期检查保险丝状态,如有损坏应及时更换,以保持电路的安全运行。

    兼容性和支持


    S506系列保险丝的设计使其易于与其他标准电气元件兼容。Eaton公司为其提供了全面的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断。
    - 解决办法:检查电路是否存在过载现象,确保所有连接都正确无误。

    2. 问题:保险丝外观异常。
    - 解决办法:立即更换保险丝,切勿继续使用已损坏的保险丝。

    总结和推荐


    S506系列保险丝凭借其优异的性能、广泛的认证以及丰富的型号选择,在多个领域中表现出色。其时间延迟和低分断能力使其成为众多应用场景的理想选择。强烈推荐给需要高效且可靠的电路保护解决方案的工程师和技术人员。

BK1/S506-4-R参数

参数
熔断 I²t 71.8A²S
额定电流 4A
熔断电流 40A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK1/S506-4-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK1/S506-4-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK1/S506-4-R BK1/S506-4-R数据手册

BK1/S506-4-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
