PTR030V0900-BK

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: 20s 18A 5mΩ 30V 20mΩ 100A 9A 通孔安装 24.1mm*3mm*29.7mm
供应商型号: N-PTR030V0900-BK
供应商: 云汉优选
标准整包数: 1

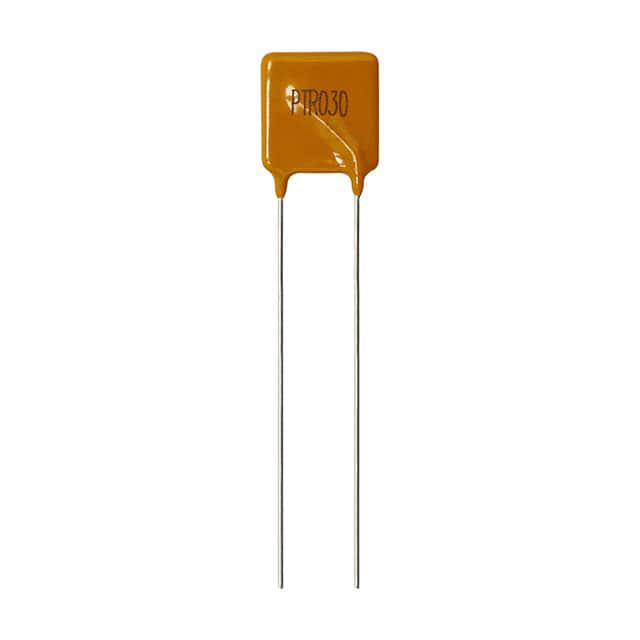

EATON PTC可复位保险丝 PTR030V0900-BK

PTR030V0900-BK概述

    电子元器件产品技术手册:PolyTron™ PTC 设备

    产品简介


    PolyTron™ 是一款通过引线通孔技术(through-hole technology)制造的正温度系数(Positive Temperature Coefficient, PTC)设备。它广泛应用于医疗设备、白色家电、工业电源传输、电信、计算机及外围设备、消费电子产品和汽车电子等领域。这款设备以其高电流处理能力和快速响应时间在市场中脱颖而出。

    技术参数


    - 最大电压:30 VDC
    - 电流额定值:0.90 A 至 9.00 A
    - 最大持续电流:根据型号不同,从 0.90 A 到 9.00 A 不等
    - 快启时间:几秒内达到过流保护状态
    - 低电阻:初始电阻从 0.030 Ω 到 0.120 Ω
    - 环境温度范围:-40 °C 至 +85 °C
    - 存储温度范围:-10 °C 至 +40 °C
    - 环境标准:符合RoHS、Halogen Free 和 Lead Free 标准

    产品特点和优势


    PolyTron™ PTC 设备具有多种独特的功能和优势,使其在市场上具有竞争力:
    - 高性能:能够承受高达 30 VDC 的电压,并具备从 0.90 A 到 9.00 A 的电流处理能力。
    - 快速响应:在几秒钟内就能从低阻态切换到高阻态,确保设备安全。
    - 低成本:由于采用了简单的结构设计和高效的材料,大大降低了生产成本。
    - 环保友好:符合RoHS、Halogen Free 和 Lead Free 标准,有助于环境保护。
    - 广泛应用:适用于多种行业,从医疗设备到家用电器,再到工业和汽车电子,提供了极大的灵活性。

    应用案例和使用建议


    - 医疗设备:例如X射线机或超声波设备,这些设备需要高度可靠且稳定的电流管理。
    - 白色家电:如冰箱、洗衣机等,需要在过载情况下提供快速的安全保护。
    - 电信设备:为了防止短路和其他故障引起的火灾风险。
    - 汽车电子:如电池管理系统,保证电池安全运行。
    使用建议:
    - 在使用过程中,确保电路中安装合适的保险丝,以防止长时间的大电流冲击导致设备损坏。
    - 确保环境温度不超过85°C,避免过热对设备造成损害。

    兼容性和支持


    PolyTron™ PTC 设备支持通过引线通孔技术进行焊接,并且兼容标准的工业焊接工艺。制造商还提供相应的技术支持和服务,包括详细的焊接指南和重焊条件等。

    常见问题与解决方案


    - 问题一:设备出现短路后不恢复正常状态。
    - 解决方案:检查并调整焊接过程中的温度和时间控制,确保正确的焊接质量。

    - 问题二:设备启动时反应缓慢。
    - 解决方案:确认电流和电压是否在设备的技术参数范围内,确保设备在合适的工作条件下运行。

    总结和推荐


    PolyTron™ PTC 设备是一款高度可靠的电子元器件,以其卓越的性能和广泛的适用性受到用户的欢迎。特别是在高温和高电流环境下,其优越的过载保护能力能够显著提升系统的安全性。综上所述,我强烈推荐使用此款设备,尤其是在那些对设备稳定性要求较高的应用场合。

PTR030V0900-BK参数

参数
跳闸时间 20s
最大电压 30V
保持电流 9A
跳闸电流 18A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 5mΩ
最大跳断后电阻值 20mΩ
长*宽*高 24.1mm*3mm*29.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
