FNQ-R-1 6/10

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 600V 慢速熔断 Cartridge 1.6A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号:
供应商:
标准整包数: 0
EATON 熔断保险丝 FNQ-R-1 6/10

FNQ-R-1 6/10概述

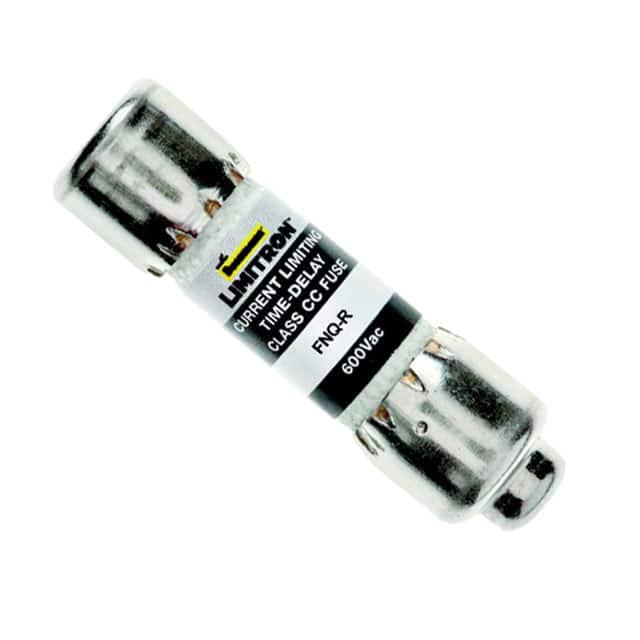

    Bussmann Series LIMITRON™ FNQ-R Class CC 600Vac Time-Delay Fuses

    产品简介


    Bussmann系列LIMITRON™ FNQ-R Class CC 600Vac时间延迟保险丝是一款先进的电流限制型时间延迟保险丝,适用于各类工业和商业应用。其主要用于分支电路保护、线路保护以及小型控制变压器保护,是控制电路变压器保护的理想选择。

    技术参数


    - 电压规格:600Vac(全范围);300Vdc(仅限15A和20A)
    - 电流规格:1/4A至30A
    - 故障电流规格:200kA(交流);20kA(直流,仅限15A和20A)
    - 认证:
    - UL® 列名标准 248-4,Class CC,文件 E4273
    - CSA® 认证,Class CC CSA,Class 1422-01,文件 53787-HRC-MISC
    - CE 认证
    - 符合RoHS标准(除了FNQ-R-1/4)

    产品特点和优势


    1. 卓越的电流限制能力:提供10倍于普通保险丝的电流限制能力,有效预防短路事件导致的设备损坏。
    2. 高分断能力:具备200kA的分断额定值,符合NEC®第110.9节要求,适用于大容量系统。
    3. 快速响应:快熔断特性可防止因短路事件造成的设备损坏。
    4. 兼容性强:拒绝型保险丝适用于标准和拒绝型夹具,提高了系统的可靠性。
    5. 灵活的应用:FNQ-R保险丝可根据NEC®和UL的要求进行尺寸调整,允许更高的浪涌电流,同时具有显著的延时特性。

    应用案例和使用建议


    - 工业控制:FNQ-R保险丝广泛应用于工业控制系统,确保设备安全运行。
    - 小控制变压器:在小型控制变压器中使用,可有效防止过载和短路损害。
    - 线路保护:作为分支电路的保护装置,能够有效隔离异常电流,提高系统的安全性。
    使用建议:在选择合适的产品型号时,应根据具体的应用场合和电流需求来确定合适的电流等级。例如,在控制变压器应用中,可选用FNQ-R-10到FNQ-R-20之间的型号,以确保既能满足电流限制要求,又能适应高浪涌电流的情况。

    兼容性和支持


    - 兼容性:FNQ-R保险丝与多种标准和拒绝型夹具兼容,推荐使用Bussmann提供的兼容夹具,如BCM603系列(1-3极模块化开放式夹具)、CHCC系列(DIN-Rail夹具)、HPS系列(面板安装夹具)等。
    - 支持和服务:Bussmann提供了详尽的技术支持文档和数据表,可通过访问官方网站获取更多关于夹具的信息。此外,用户还可以通过电话或电子邮件联系技术支持团队,获取专业的帮助和指导。

    常见问题与解决方案


    - 问题1:FNQ-R保险丝为何不完全符合RoHS标准?
    解决方案:FNQ-R-1/4型号由于某些材料原因不符合RoHS标准,其余型号均符合。
    - 问题2:如何选择合适的保险丝型号?
    解决方案:应根据实际负载电流和应用环境来选择合适的保险丝型号。建议参考Bussmann提供的时间-电流曲线图和电流限制曲线图,以确定最佳型号。

    总结和推荐


    LIMITRON™ FNQ-R Class CC 600Vac时间延迟保险丝凭借其卓越的电流限制能力和快速响应特性,在工业和商业应用中表现出色。它的高分断能力和灵活的兼容性使其成为广泛应用的理想选择。对于需要精确电流限制和可靠保护的应用场合,强烈推荐使用此产品。建议在选择时充分考虑具体的应用环境和电流需求,以确保最佳效果。

FNQ-R-1 6/10参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 1.6A
熔断电流 -
额定电压-AC 600V
额定电压-DC -
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

FNQ-R-1 6/10厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FNQ-R-1 6/10数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON FNQ-R-1 6/10 FNQ-R-1 6/10数据手册
