BK-H15-H-1

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: 支座 Cartridge 6.3A 面板安装 33.1mm(长度)*13mm(高度)
供应商型号: 504-BK-H15-H-1
供应商: Mouser
标准整包数: 1
EATON 保险丝座和保险丝夹 BK-H15-H-1

BK-H15-H-1概述


    产品简介

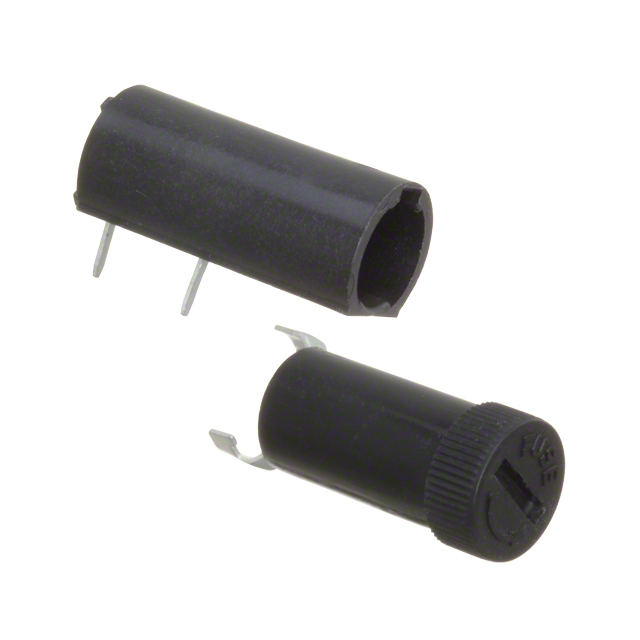

    本产品为5 mm x 20 mm PCB贴片式保险丝座(PCB fuse holder),适用于印刷电路板上安装的保险丝。它具有多种配置选项,以适应不同的安装需求,可垂直(-V)或水平(-H)安装。此产品广泛应用于消费电子产品、工业控制设备以及各种需要过流保护的应用场景。

    技术参数


    - 适用保险丝规格:5 mm x 20 mm
    - 电压额定值:250 VAC
    - 工作温度范围:
    - 环境温度:24°C
    - 温度上升:41°C
    - 电流额定值:
    - 垂直安装(H15-V-1):10 A
    - 水平安装(H15-H-1):6.3 A
    - 引脚材料:铜,镀锡
    - 保险丝夹材料:镀锡铜
    - 外壳材料:高温度塑料,符合UL 94V0标准
    - 引线焊接方式:波峰焊接(260°C,最大10秒)
    - 冲击安全性:通过PC2测试
    - 耐燃性测试:符合IEC 695-2-1标准,耐燃温度达960°C

    产品特点和优势


    - 可互换保险丝夹:方便更换不同规格的保险丝。
    - 垂直/水平安装:提供更多的安装灵活性。
    - 弹簧加载结构:确保保险丝座与保险丝接触良好。
    - 高耐燃性:符合UL 94V0和IEC 695-2-1标准,提高设备的安全性。
    - 符合国际认证:通过cURs(美国加拿大)、VDE(德国)认证,适用于全球市场。

    应用案例和使用建议


    应用案例
    本产品广泛应用于各类需要过流保护的电子设备中,例如家用电器、工业控制系统、电信设备等。通过其灵活的安装方式和可靠的过载保护能力,确保设备在复杂环境中稳定运行。
    使用建议
    - 正确安装方向:根据具体应用选择合适的安装方向(垂直或水平)。
    - 定期检查:确保保险丝处于良好状态,及时更换损坏的保险丝。
    - 匹配电源:在使用前,确认所用电源电压不超过250 VAC,且电流不超过额定值。
    - 注意散热:特别是在高温环境下,要确保有足够的散热措施,避免温度过高影响设备寿命。

    兼容性和支持


    - 兼容性:此保险丝座可与任何标准5 mm x 20 mm保险丝配合使用。
    - 认证信息:
    - cURs:认证文件号E14853,指导文件IZLT2/IZLT8
    - VDE:文件号40039714
    - 包装与订购:可根据需要订购不同数量的保险丝座,建议批量购买以节省成本。

    常见问题与解决方案


    1. 问题:保险丝频繁烧断
    - 解决方案:检查负载电流是否超过保险丝的额定值;如有必要,更换更高额定值的保险丝。

    2. 问题:保险丝座接触不良
    - 解决方案:确保保险丝插入到位,并且夹子完全闭合;检查夹子是否有损坏或变形,如有必要,更换新的夹子。
    3. 问题:安装方向错误导致保险丝座无法正常使用
    - 解决方案:根据应用需求选择正确的安装方向(垂直或水平);参考产品手册中的安装指南进行正确安装。

    总结和推荐


    总体而言,这款5 mm x 20 mm PCB保险丝座具有出色的性能和可靠性,适合多种应用场景。其设计坚固耐用,能够承受高温环境并符合多项国际安全标准。尽管价格略高于市面上的一些同类产品,但其卓越的质量和全面的支持使其物有所值。对于需要高可靠性和安全性的应用场景,强烈推荐使用此款保险丝座。
    推荐指数:★★★★☆

BK-H15-H-1参数

参数
额定电流 6.3A
保险丝座类型 支座
保险丝类型 Cartridge
长*宽*高 33.1mm(长度)*13mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

BK-H15-H-1厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-H15-H-1数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK-H15-H-1 BK-H15-H-1数据手册

BK-H15-H-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7965 ¥ 57.4304
5+ $ 6.226 ¥ 52.6097
10+ $ 5.654 ¥ 47.7763
50+ $ 4.9896 ¥ 42.1621
200+ $ 4.5036 ¥ 38.0554
库存: 186
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.43
