ACE2V3225-201-R

产品分类: 共模滤波器
厂牌: EATON
产品描述: 50V 70mA 2 200μH@ 100kHz 9.5KΩ@ 10MHz 5.5Ω 水平安装,贴片安装 3.3mm*2.5mm*2.5mm
供应商型号: ACE2V3225-201-R
供应商: Master
标准整包数: 80

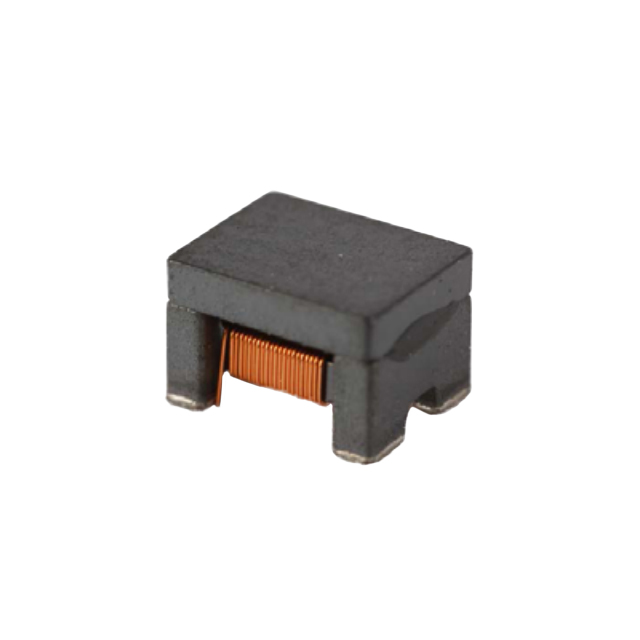

EATON 共模滤波器 ACE2V3225-201-R

ACE2V3225-201-R概述

    ELX1211 产品技术手册

    1. 产品简介


    ELX1211 是一款符合AEC-Q200标准的汽车级共模芯片电感器(ACE2V3225),适用于各种严苛的电子环境。该产品具有高度集成和可靠性强的特点,广泛应用于多种汽车及工业领域,包括以太网架构、高级驾驶辅助系统(ADAS)、娱乐信息系统、安全摄像头、传感器以及电动车辆(xEV)的电源管理等。

    2. 技术参数


    - 型号与标记:ELX1211采用无标记设计,所有焊盘表面需保持一致,且需在同一平面内偏差不超过0.1毫米。

    - 主要规格:
    - 封装尺寸:1210(3225公制)
    - 工作温度范围:-40°C至+125°C
    - 储存温度范围:-40°C至+125°C
    - 额定电压:最高10Vdc

    - 电气特性:
    - 共模阻抗:在10 MHz时,ACE2V3225-101-R型号最小为1500Ω,典型值为3000Ω;ACE2V3225-201-R型号最小为6500Ω,典型值为9500Ω。
    - 直流电阻:在25°C时,ACE2V3225-101-R型号最大为80Ω;ACE2V3225-201-R型号最大为200Ω。
    - 共模电感:在100kHz,0.1Vrms条件下,ACE2V3225-101-R型号为3.12μH;ACE2V3225-201-R型号为5.5μH。
    - 最大直流电流:ACE2V3225-101-R型号为100mA;ACE2V3225-201-R型号为70mA。
    - 其他规范:
    - 环境合规:无铅、无卤素、无氟
    - 焊接要求:J-STD-020标准

    3. 产品特点和优势


    ELX1211具有以下优势:
    - 高可靠性:通过AEC-Q200认证,确保在汽车及其他恶劣环境下依然能够可靠运行。
    - 高性能:共模阻抗高,能够有效抑制共模干扰。
    - 应用广泛:可应用于多种电路设计,尤其适合需要高稳定性的车载及工业设备。

    4. 应用案例和使用建议


    应用案例:
    ELX1211可广泛用于现代汽车的各种电子控制系统中,如智能交通系统中的以太网架构、车载信息娱乐系统、驾驶员辅助系统等。例如,在自动驾驶车辆中,该电感器可用于过滤噪声,提高雷达系统的精度和稳定性。
    使用建议:
    为了最大化ELX1211的性能,建议在设计时考虑到最佳的散热和机械支撑,同时遵循推荐的焊盘布局和焊接温度曲线。

    5. 兼容性和支持


    ELX1211符合J-STD-020标准,与大多数现有电子设备和制造工艺兼容。Eaton公司提供详细的文档和支持服务,包括技术咨询和技术培训。

    6. 常见问题与解决方案


    - 问题:焊接过程中温度控制不当导致损坏。
    - 解决方案:严格按照焊接温度曲线进行操作,确保焊接过程的热稳定性。

    - 问题:共模电感值不一致。
    - 解决方案:检查焊盘布局是否正确,重新校准测量仪器。

    7. 总结和推荐


    ELX1211凭借其高可靠性、高性能和广泛应用前景,在汽车电子和其他工业电子领域表现出色。强烈推荐使用此款产品以满足对高性能和高可靠性的需求。

ACE2V3225-201-R参数

参数
电感值 200μH@ 100kHz
直流电阻 5.5Ω
额定电流 70mA
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 9.5KΩ@ 10MHz
长*宽*高 3.3mm*2.5mm*2.5mm
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ACE2V3225-201-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

ACE2V3225-201-R数据手册

厂牌 PDF简要描述 下载
EATON 共模滤波器 EATON ACE2V3225-201-R ACE2V3225-201-R数据手册

ACE2V3225-201-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 0.3209 ¥ 2.7176
100+ $ 0.3048 ¥ 2.5812
500+ $ 0.2747 ¥ 2.2839
1000+ $ 0.2605 ¥ 2.166
2000+ $ 0.2485 ¥ 2.0663
10000+ $ 0.2216 ¥ 1.8143
50000+ $ 0.2216 ¥ 1.8143
库存: 2000
起订量: 80 增量: 0
交货地:
最小起订量为:80
合计: ¥ 217.4
