TCF80

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 300V 600V 慢速熔断 Rectangular 80A 底座安装 47.75mm*19.05mm*32.26mm
供应商型号: ET-4337851
供应商: 海外现货
标准整包数: 1

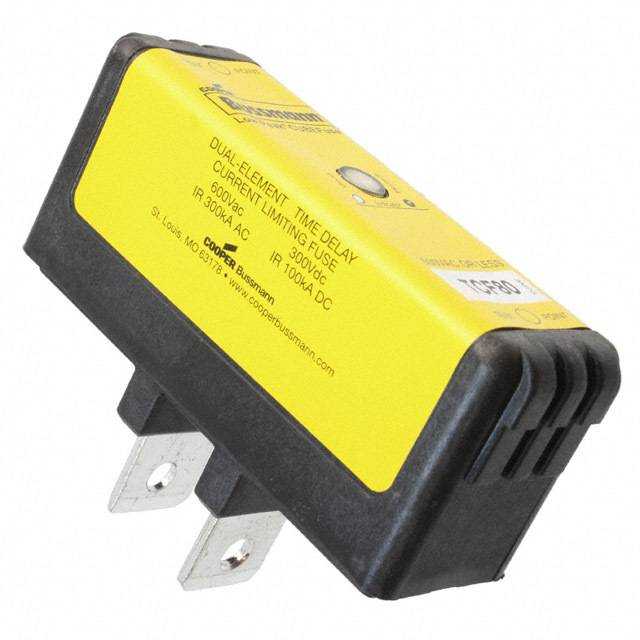

EATON 熔断保险丝 TCF80

TCF80概述

    Bussmann系列低峰时间延迟类CF立方体保险丝

    产品简介


    Bussmann系列的低峰时间延迟类CF立方体保险丝(CUBEFuse)是一种符合UL® Class CF标准的电流限制型双元件时间延迟分支电路保险丝,具有类J电气性能。该保险丝提供指示型和非指示型两种版本,设计用于需要高可靠性保护的应用场合,如工业控制设备、医疗设备、电动工具和其他低压直流应用。其紧凑的尺寸设计使其易于安装,且具备手指安全特性,适用于多种电路保护需求。

    技术参数


    - 电压:
    - 交流 600V
    - 直流 300V
    - 电流范围:
    - 指示型:6-400A
    - 非指示型:1-400A
    - 中断额定值:
    - 100A及以下:300kA RMS对称
    - 110至400A:200kA RMS对称
    - 1-400A:100kA直流
    - 电气特性:
    - 在额定电流的500%时,至少10秒最小操作时间
    - 认证:
    - cULus列名文件编号:JDDZ.E4273
    - 符合UL 248-17 – 类CF保险丝标准
    - 符合CSA C22.2 No. 248.17 – 类CF保险丝标准
    - CE(100A及以下)
    - 符合RoHS要求
    - 功耗:
    - 额定电流下的瓦特损耗随电流不同而变化,具体见下表:
    | 额定电流 (A) | 功率损耗 (W) |

    | 30 | 3.99 |
    | 60 | 6.23 |
    | 100 | 9.51 |
    | 200 | 18.6 |
    | 225 | 17.6 |
    | 400 | 35.2 |
    - 工作温度范围:
    - 操作和存储温度范围:-40至80°C(-40°F至176°F)

    产品特点和优势


    1. 最小安装占用面积: Bussmann系列低峰时间延迟类CF立方体保险丝是任何UL Class CC、J或R保险丝解决方案中最小的安装占用面积。
    2. 易于应用: 可以通过CUBEFuse夹具(TCFHN)、UL 98紧凑型电路保护开关(CCP2CF)或紧凑型电路保护基座(CCP2B)轻松应用,适用电流范围为110A至400A。
    3. 防止过熔: 夹具和开关具备安培等级拒接功能,可以防止过熔。
    4. 双元件构造: 具备最小10秒时间延迟(在500%额定电流条件下),可有效减少瞬态过载和暂态涌流导致的误触发。
    5. 快速故障响应: 可迅速响应破坏性故障,减少热力和磁力的破坏。
    6. 选择性协调: 易于与任何其他Bussmann系列低峰类CC、J、L或RK1保险丝进行选择性协调。
    7. 抗循环和浪涌电流能力: 可承受高强度循环和浪涌电流。
    8. 本地故障检测: 指示型版本具有local easyID™开路熔断技术,便于快速故障诊断和减少停机时间。

    应用案例和使用建议


    该保险丝常用于电机保护、工业控制系统、医疗设备等领域。根据手册中的应用指南,可以按照以下步骤进行应用:
    1. 电机保护: 根据电机额定功率和启动方式选择合适的保险丝型号,例如230Vac单相电机,5HP电机最大额定电流为150A,保险丝推荐选择200A到250A之间。
    2. 工业控制系统: 使用相应的CUBEFuse夹具或开关安装保险丝,确保正确的电流匹配,避免过熔。
    3. 医疗设备: 在医疗设备中使用时,需要特别注意医疗标准和应用环境,确保安全可靠。
    使用建议:
    - 在安装前确认保险丝的额定电流与电路的实际需求相匹配。
    - 定期检查保险丝的状态,特别是指示型版本,及时更换故障保险丝。

    兼容性和支持


    该保险丝与特定型号的CUBEFuse夹具、UL 98紧凑型电路保护开关和紧凑型电路保护基座兼容,可以有效地集成到Quik-Spec协调配电板中。厂商提供详细的技术支持文档,包括数据表9007(关于CUBEFuse夹具)、10801(关于CCP2-CF开关)和1161(关于CCP2B)。对于技术支持和售后服务,可以通过访问Eaton官方网站或拨打客服电话获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝频繁熔断 | 确认保险丝额定电流是否与电路负载匹配,必要时更换更高额定电流的保险丝。 |
    | 指示灯不亮 | 检查保险丝状态,如已熔断需更换新的保险丝。 |
    | 温度过高 | 确保保险丝安装位置通风良好,避免过载。 |

    总结和推荐


    Bussmann系列低峰时间延迟类CF立方体保险丝在紧凑设计、安全性和可靠性方面表现出色,尤其适合于要求高可靠性的工业和医疗应用场合。其独特的双元件构造、快速响应和选择性协调特性使其在市场上具有较强的竞争力。因此,对于需要高性能电路保护的用户,强烈推荐使用这款保险丝。

TCF80参数

参数
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Rectangular
熔断 I²t -
额定电流 80A
熔断电流 -
额定电压-AC 600V
长*宽*高 47.75mm*19.05mm*32.26mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

TCF80厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

TCF80数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON TCF80 TCF80数据手册

TCF80封装设计

查看详情并下载
Symbol
Footprint
3D Model
