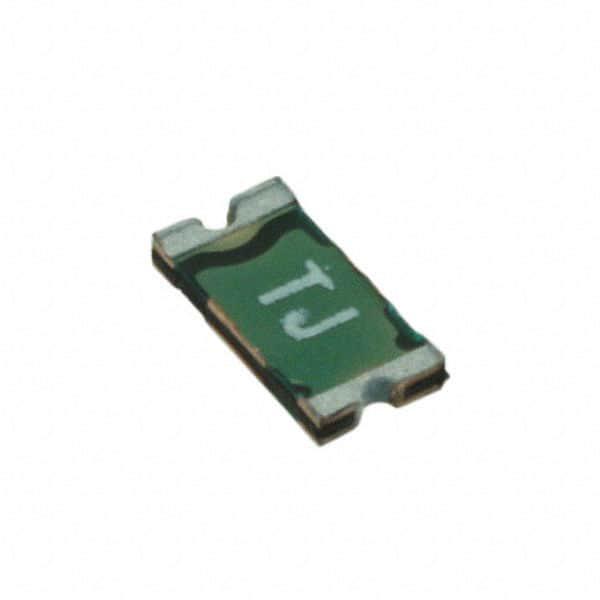

PTS120616V035

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: 100ms 750mA 250mΩ 16V 1.2Ω 100A 350mA 1206 贴片安装 3.25mm(长度)*680μm(高度)
供应商型号: PTS120616V035
供应商: TME
标准整包数: 1
EATON PTC可复位保险丝 PTS120616V035

PTS120616V035概述

    电子元器件产品技术手册:PTC可复位器件
    本文旨在详细介绍一款型号为PTS1206的6-60伏直流表面贴装可复位正温度系数(PTC)器件的技术规格、应用案例和使用建议。本产品由Eaton公司生产,具有多种技术优势,适用于广泛的消费电子产品和工业应用。

    产品简介


    PTS1206是一款高性能的PTC可复位器件,主要用于USB外围设备、主板和外围设备的即插即用保护、电动工具、移动/智能手机电池和端口保护、游戏机端口保护、数字电视接收器、平板电脑、笔记本电脑、上网本、台式电脑、充电电池组、数码相机、家用电器和其他消费电子产品。它的主要特点是采用表面贴装技术(SMT),具备低电阻、快速响应时间和宽电流范围等特点。

    技术参数


    以下是PTS1206的主要技术规格:
    - 最大连续电压(Vmax):6-60伏直流电
    - 最大故障电流(Imax):根据不同的型号而变化,最高可达3.5安培
    - 额定保持电流(Ihold):最低0.05安培,最高可达2.0安培
    - 跳闸电流(Itrip):最低0.15安培,最高可达3.0安培
    - 功耗(Pd):当在跳闸状态时的最大功耗为3.6瓦特
    - 电阻(Ri):初始最小电阻为50欧姆,最大复位电阻为1.15欧姆
    - 封装尺寸:1206(3216公制)紧凑型设计

    产品特点和优势


    1. 高可靠性:采用PTC材料,确保在异常情况下能够提供可靠的过流保护。
    2. 快速响应:从低阻态切换到高阻态的时间非常短,通常只需几秒钟。
    3. 宽电流范围:可应用于多种不同电流需求的应用场合,覆盖0.05安培到2.0安培。
    4. 易于安装:采用表面贴装技术,适合自动装配线使用,提高了生产效率。

    应用案例和使用建议


    PTS1206器件广泛应用于多种消费电子产品中。例如,在移动设备上,它可作为电池和端口的保护装置,防止过电流对设备造成损害。在游戏机上,它可以保护游戏控制器的端口免受瞬时大电流的影响。
    使用建议:
    - 确保选择合适的型号以匹配所需的电流范围。
    - 在安装过程中注意正确的焊接温度曲线,避免因焊接温度不当导致的损坏。
    - 在复杂电路中使用时,需要考虑其他相关组件的工作条件,确保整体系统的稳定性。

    兼容性和支持


    PTS1206器件的封装尺寸为1206,符合行业标准,可与各种主流电路板兼容。此外,Eaton公司提供了全面的技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    1. 焊接温度不正确导致器件损坏:
    - 解决方案:严格按照焊接温度曲线进行焊接,使用适当的预热和保温时间。

    2. 设备出现间歇性故障:
    - 解决方案:检查电路中是否有其他因素引起电压波动,必要时调整电路布局或增加额外的保护措施。

    总结和推荐


    PTS1206 PTC可复位器件是一款设计精良且用途广泛的保护装置,具有高度可靠性和适应性。其紧凑的设计使其成为现代电子产品中的理想选择。对于需要高效过流保护的应用,强烈推荐使用此款产品。然而,由于市场上存在众多同类产品,客户还需结合具体需求进行选择。

PTS120616V035参数

参数
跳闸时间 100ms
最大电压 16V
保持电流 350mA
跳闸电流 750mA
冷电阻 -
最大额定电流 100A
最小初始态电阻值 250mΩ
最大跳断后电阻值 1.2Ω
长*宽*高 3.25mm(长度)*680μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTS120616V035厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTS120616V035数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTS120616V035 PTS120616V035数据手册

PTS120616V035封装设计

查看详情并下载
Symbol
Footprint
3D Model
