BK-HTB-22M-R

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: Miniature 16A 底座安装,焊接安装,面板安装 41.1mm(长度)
供应商型号: BK-HTB-22M-R
供应商: Avnet
标准整包数: 1

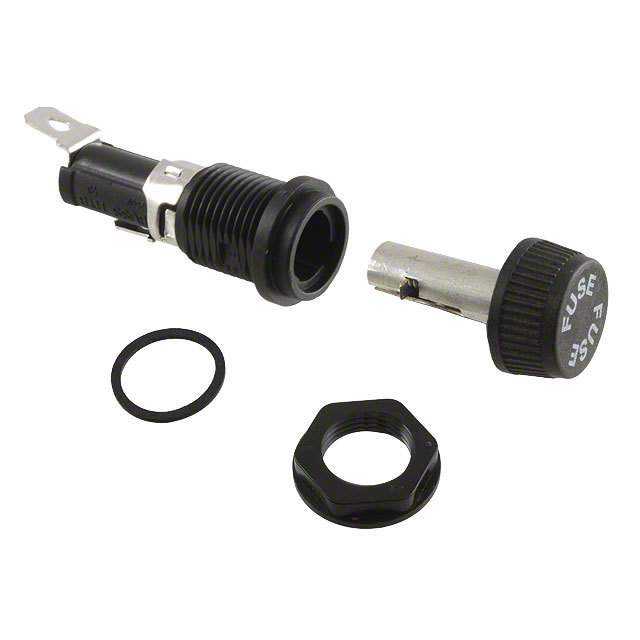

EATON 保险丝座和保险丝夹 BK-HTB-22M-R

BK-HTB-22M-R概述


    产品简介


    HTB系列面板安装式保险丝座是一种用于1/4" x 1 1/4"和5mm x 20mm保险丝的安装装置。该系列产品广泛应用于工业设备、家用电器及各类电子控制系统中,旨在提供高效、可靠的安全保护。HTB系列可适用于多种类型的面板厚度,并且其设计符合严格的行业标准,确保在各种严苛环境下的稳定性。

    技术参数


    | 参数类别 | 值 |

    | 支持保险丝类型 | 1/4" x 1 1/4", 5mm x 20mm |
    | 额定电压 | 250V |
    | 额定电流 | 最大20A |
    | 安装扭矩 | 15至20 Lb-In |
    | 工作温度范围 | -40°C 至 +105°C |
    | 材料等级 | UL 94V0高阻燃塑料 |
    | 机构认证 | UL、CSA、VDE、SEMKO、CE |

    产品特点和优势


    HTB系列面板安装式保险丝座具有以下显著特点和优势:
    1. 兼容性强:支持两种常见规格的保险丝,满足多样化的应用需求。
    2. 耐用设计:采用高阻燃材料并经过严格测试,能够在极端条件下保持稳定性能。
    3. 便捷安装:通过多种终端选项(如螺钉型和滑动杆型)实现灵活配置,便于快速安装。
    4. 卓越可靠性:每个型号都经过严格的质量控制流程,确保其长期使用的可靠性。
    5. 环境保护:完全符合RoHS指令,绿色无毒害,适合环保要求高的场合。

    应用案例和使用建议


    应用案例:
    HTB系列保险丝座常用于以下场景:
    - 工业自动化设备中的电源保护模块;
    - 家电产品中的电路过载防护;
    - 汽车电子设备中作为备用保护组件。
    使用建议:
    为了最大化HTB系列保险丝座的效果,请注意以下几点:
    1. 在选择具体型号时需根据保险丝尺寸和实际安装空间进行匹配;
    2. 确保保险丝的额定电流不超过保险丝座的最大承载能力;
    3. 定期检查连接部位是否有松动现象,必要时重新紧固。

    兼容性和支持


    HTB系列保险丝座与市面上主流品牌的同规格保险丝完全兼容。此外,制造商Eaton提供了全面的技术支持服务,包括产品选型指导、安装培训以及售后维修等,确保客户能够顺利部署并长期使用本产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 保险丝座无法牢固固定于面板上 | 确认是否达到规定的最小扭矩值 |
    | 熔断后无法更换保险丝 | 检查是否存在焊接不良或接触不良 |
    | 螺钉固定处出现腐蚀现象 | 使用防腐蚀涂层处理相关部件 |

    总结和推荐


    总体而言,HTB系列面板安装式保险丝座凭借其优越的设计、广泛的适用范围以及可靠的质量保证,在众多电子元器件中脱颖而出。它不仅能够有效提升系统的安全性,还极大地简化了用户的安装流程。因此,我们强烈推荐此系列产品给需要高性能保护解决方案的专业人士和企业用户。

BK-HTB-22M-R参数

参数
保险丝类型 Miniature
额定电流 16A
保险丝座类型 -
长*宽*高 41.1mm(长度)
安装方式 底座安装,焊接安装,面板安装

BK-HTB-22M-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-HTB-22M-R数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK-HTB-22M-R BK-HTB-22M-R数据手册

BK-HTB-22M-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
