BK/GMQ-3-2/10

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 300V 慢速熔断 Cartridge 3.2A 底座安装,标准安装,盒式安装 57.15mm(高度)
供应商型号: 283-5007-ND
供应商:
标准整包数: 1

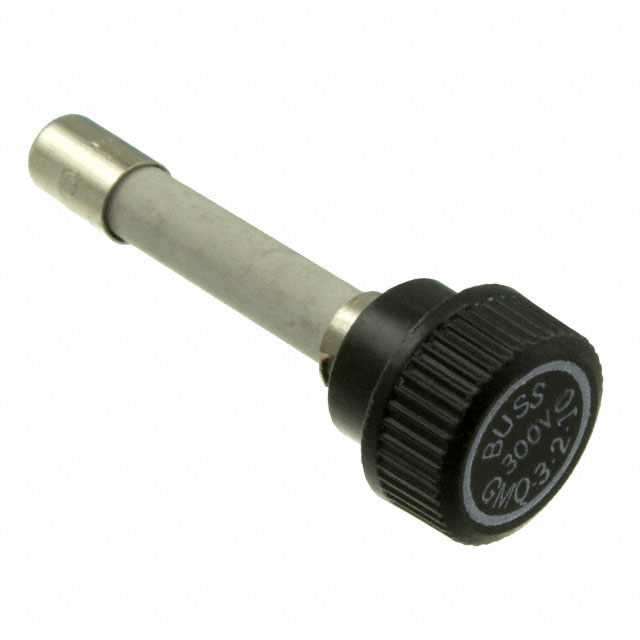

EATON 熔断保险丝 BK/GMQ-3-2/10

BK/GMQ-3-2/10概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册描述的是Eaton公司的GMQ(保险丝)HLQ(保险丝座)系列产品。这些保险丝和保险丝座主要用于低压电路保护。产品适用于广泛的工业和商业应用,包括但不限于电机控制、电器设备、照明系统等。该系列具有UL、CSA和CE认证,确保其符合国际安全标准。

    技术参数


    - 尺寸:根据额定电流不同,GMQ保险丝的尺寸也有所不同。
    - 安装方式:保险丝和保险丝座是一个整体,无单独替换部件。可以采用钢制夹进行面板安装。
    - 电气特性:
    - 额定电流:0.5A至6.25A
    - 电压等级:交流300V及以下
    - 断流能力:10,000A
    - 安全特性:保险丝座不允许对线端子施加拉力。
    - 熔断特性:保险丝插入大小限定的载流体(防止过载),载流体配有18号红色绝缘实心铜线。

    产品特点和优势


    1. 一体化设计:保险丝与保险丝座是一体式设计,无需单独更换配件,减少维护成本。
    2. 多种选择:不同型号的保险丝(如GMQ-1/2、GMQ-6/10等)适用于不同的额定电流范围。
    3. 认证齐全:获得UL、CSA和CE认证,符合国际安全标准。
    4. 兼容性广:适用于多种设备和应用环境,具有较强的通用性。

    应用案例和使用建议


    - 应用场景:广泛应用于电机控制、家用电器、照明系统等领域。
    - 使用建议:
    - 确保保险丝的额定电流与实际应用相匹配,避免过载。
    - 避免对保险丝座的线端施加拉力,以防损坏。
    - 保险丝座应使用钢制夹进行固定,以确保安装稳定。


    兼容性和支持


    - 兼容性:保险丝座可以与各种不同品牌的电路板和设备配合使用。
    - 技术支持:Eaton提供全面的技术支持和售后服务,帮助客户解决问题和提供必要的指导。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断。
    - 解决方案:检查负载电流是否超过保险丝的额定值,调整负载电流。
    2. 问题:保险丝座松动。
    - 解决方案:重新安装保险丝座,确保使用钢制夹固定。
    3. 问题:无法找到合适的保险丝。
    - 解决方案:确认所需的额定电流,并选择相应型号的保险丝。

    总结和推荐


    总体而言,Eaton的GMQ(保险丝)HLQ(保险丝座)系列具有良好的安全性和适用性,适合于多种应用场合。其一体化设计减少了维护成本,而广泛的认证则确保了其可靠性。我们强烈推荐使用此系列产品,尤其是在需要高安全性和广泛应用范围的场合。

BK/GMQ-3-2/10参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 3.2A
熔断电流 -
额定电压-AC 300V
额定电压-DC -
长*宽*高 57.15mm(高度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 散装

BK/GMQ-3-2/10厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/GMQ-3-2/10数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/GMQ-3-2/10 BK/GMQ-3-2/10数据手册

BK/GMQ-3-2/10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7615 ¥ 48.6847
5+ $ 5.2229 ¥ 44.1333
10+ $ 4.8495 ¥ 40.1904
50+ $ 3.7721 ¥ 31.2611
100+ $ 3.1433 ¥ 26.0501
250+ $ 3.0535 ¥ 25.3061
500+ $ 2.6045 ¥ 21.5846
1000+ $ 2.4698 ¥ 20.4681
库存: 785
