BK/GMA-4A

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 19A²S 快速熔断 Cartridge,Glass 4A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK/GMA-4A
供应商: 云汉优选
标准整包数: 1

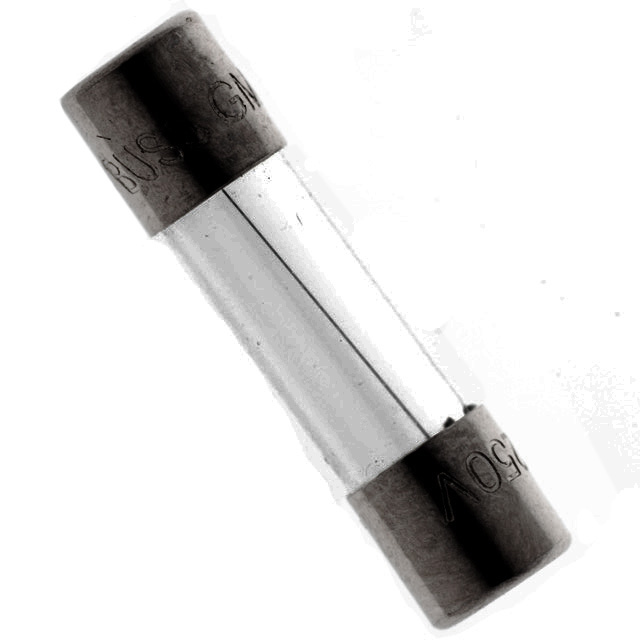

EATON 熔断保险丝 BK/GMA-4A

BK/GMA-4A概述

    电子元器件技术手册:快速动作保险丝(GMA系列)

    1. 产品简介


    本产品为GMA系列快动作保险丝,属于小型管状保险丝,尺寸为5mm x 20mm。这些保险丝具有快速响应的特点,能够在电路过载时迅速断开电流以保护设备。主要应用领域包括消费电子、通信设备、工业控制、医疗设备等领域,确保设备在出现异常情况时能够及时切断电流,避免潜在的安全风险。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 型号及规格:GMA-63mA到GMA-15A
    - 电压等级:交流250V/直流125V
    - 电流范围:63mA到15A
    - 熔断时间:在135%额定电流下,最大熔断时间为60分钟;在200%额定电流下,最大熔断时间为2分钟
    - 阻抗特性:典型DC冷电阻低至0.0001Ω
    - 热熔断特性:I2t值为4700安培平方秒
    - 额定断流能力:10,000A
    - 热熔断时间曲线:见附图

    3. 产品特点和优势


    - 快速动作:能够在瞬间响应并断开电流,提供即时保护。
    - 低断流容量:适合需要快速保护但断流要求不高的场合。
    - 可选轴向引线:提供了方便的安装方式。
    - 通过多项认证:UL/CSA 248-14、CCC等,确保产品符合国际标准。

    4. 应用案例和使用建议


    GMA系列保险丝广泛应用于消费电子产品、工业自动化设备、通信基站、医疗设备等领域。例如,在消费电子产品中,GMA系列保险丝可以有效防止因电池过充导致的电路损坏。在实际使用过程中,用户应注意选择合适的额定电流,避免长时间处于过载状态。

    5. 兼容性和支持


    - 兼容性:与市场上主流的5mm x 20mm封装的保险丝相兼容。
    - 厂商支持:Cooper Bussmann公司提供全面的技术支持和服务,包括产品的安装指导、故障排查和定期维护。

    6. 常见问题与解决方案


    - 问题1:保险丝频繁熔断
    - 解决方案:检查电路是否存在过载情况,或者选用更高额定电流的保险丝。
    - 问题2:安装过程中无法正确固定
    - 解决方案:确保选用合适的包装代码(如TR2)并按照正确的步骤进行安装。

    7. 总结和推荐


    GMA系列保险丝以其快速响应、低断流容量和广泛的认证资格,在多种应用场景中表现出色。对于需要高可靠性的应用场景,推荐使用GMA系列保险丝以获得最佳保护效果。此外,Cooper Bussmann公司提供的技术支持和服务也为用户使用提供了便利。
    如果您正在寻找一款可靠且高效的保险丝产品,GMA系列将是您的理想选择。

BK/GMA-4A参数

参数
熔断 I²t 19A²S
额定电流 4A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 停产
包装方式 散装

BK/GMA-4A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/GMA-4A数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/GMA-4A BK/GMA-4A数据手册

BK/GMA-4A封装设计

查看详情并下载
Symbol
Footprint
3D Model
