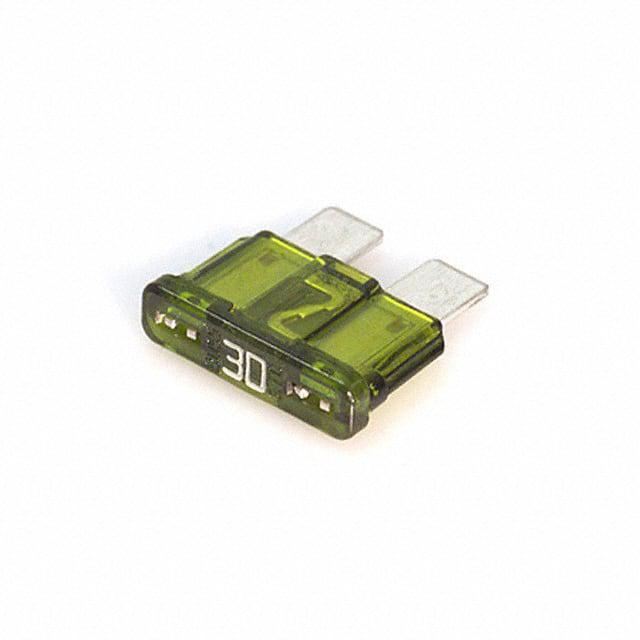

BK/ATC-30

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 32V 1KA 快速熔断 Automotive 30A 底座安装 19.3mm*5.25mm*12.5mm
供应商型号: ET-2162570
供应商: 海外现货
标准整包数: 1
EATON 熔断保险丝 BK/ATC-30

BK/ATC-30概述

    Bussmann ATC Blade Fuses 技术手册

    产品简介


    Bussmann系列ATC熔丝是一种用于汽车和低压控制电路的快速动作刀片式熔丝,符合UL®认证标准。这些熔丝具有统一的形式、适配性和电气性能特性,无论其外壳材料如何。ATC熔丝广泛应用于需要高可靠性及环境适应性的场合。

    技术参数


    - 额定电压:32V
    - 额定电流:1A 至 40A
    - 分断能力:1kA
    - 工作温度范围:-40°C 至 100°C
    - 存储温度范围:-5°C 至 35°C 或更低
    - 湿度范围:相对湿度 95%(不凝结)
    - 材料:锌镀锡端子,锌镀锡元件,阻燃等级 UL 94
    - 机构认证:
    - UL 认证文件 E56412,指南 JFHR2,UL 248-1 (1-40A)
    - ISO 8820-3 / SAE J1284 / JASO 612 (1-40A)
    - 符合RoHS标准

    产品特点和优势


    1. 行业标准颜色编码:便于快速识别安培等级。
    2. 锌镀锡端子:增强导电性和抗腐蚀性。
    3. UL 认证:适用于低压控制电路。
    4. 宽温范围:从-40°C到100°C,适合极端环境。
    5. 无铅、无卤素、符合RoHS标准:环保友好。
    6. 测试点:特定零件号上配备测试点,加快电路调试。

    应用案例和使用建议


    - 汽车和低压控制电路:ATC熔丝常用于汽车电路保护,确保安全运行。
    - 电路调试建议:利用测试点快速定位问题。

    兼容性和支持


    - ATC熔丝与标准的融丝面板、夹具和夹持器兼容,如 easyID 融丝面板、防水融丝块和重型融丝夹具等。

    常见问题与解决方案


    1. 问:温度变化对ATC熔丝的影响?
    答:随环境温度每升高1°C,熔丝额定电流下降0.15%。设计时需考虑环境温度对电流的影响。
    2. 问:如何判断ATC熔丝是否烧断?
    答:检查颜色编码的变化,若颜色改变则表明熔丝已经烧断,需要更换。

    总结和推荐


    Bussmann ATC熔丝具备出色的电气性能、广泛的温度适应性和环保特性,是汽车和低压控制电路的理想选择。它在各种复杂环境下表现出色,且提供完善的认证支持。综上所述,强烈推荐使用Bussmann ATC熔丝以提升系统可靠性和安全性。

BK/ATC-30参数

参数
额定电流 30A
熔断电流 1KA
额定电压-AC -
额定电压-DC 32V
熔断特性 快速熔断
保险丝类型 Automotive
熔断 I²t -
长*宽*高 19.3mm*5.25mm*12.5mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

BK/ATC-30厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/ATC-30数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/ATC-30 BK/ATC-30数据手册

BK/ATC-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
