PTSLR12106V700

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: 5s 14A 1mΩ 6V 8mΩ 5A 7A 1210 贴片安装 3.43mm*2.8mm*1mm
供应商型号: REB-FUSE10966
供应商: 海外现货
标准整包数: 4000

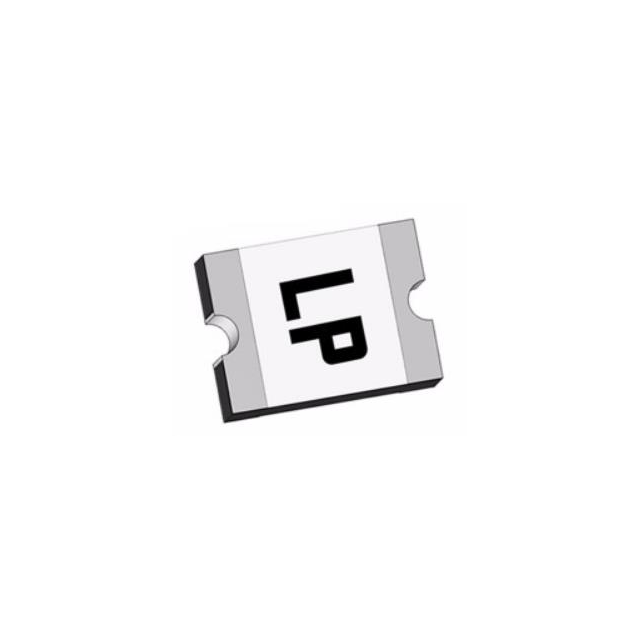

EATON PTC可复位保险丝 PTSLR12106V700

PTSLR12106V700概述

    电子元器件产品技术手册:低电阻表面贴装PTC保险丝
    本文旨在提供一款名为PTSLR1210的低电阻表面贴装PTC保险丝的技术手册内容摘要。本产品由知名制造商Eaton推出,专为多种电子设备提供过载保护和电流限制功能。以下是该产品的详细介绍:

    1. 产品简介


    类型: 低电阻表面贴装PTC保险丝
    主要功能: 在过载情况下自动切断电流,防止电路损坏;具有正温度系数(PTC)特性,能够自恢复
    应用领域:
    - 数据端口
    - 微型电机和风扇
    - 低压测试和测量设备
    - 便携式低电压手持设备
    - 基于PC的医疗设备
    - USB保护
    - 二次锂离子电池保护
    - 游戏机和机顶盒

    2. 技术参数


    | 参数 | 描述 |

    | 最大电压(Vmax) | 6 V |
    | 最大故障电流(Imax) | 50 A |
    | 额定电流(Ihold) | 1.75 A 至 7.5 A |
    | 触发电流(Itip) | 3.5 A 至 15 A |
    | 功率损耗(Pd) | 0.8 W 至 37.5 W |
    | 时间至触发 | 2.5 秒 至 8 秒 |
    | 初始电阻(Ri) | 0.002 Ω 至 0.010 Ω |
    | 过电后电阻(R1) | 0.007 Ω 至 0.040 Ω |

    3. 产品特点和优势


    - 低电阻特性:能够减少电阻导致的功率损失,提高系统的整体效率。
    - 快速响应时间:能够在短时间内实现从正常状态到高阻态的转换,提高系统安全性。
    - 表面贴装设计:便于自动化生产,降低制造成本。
    - 宽广的工作温度范围:-40 °C 至 +85 °C,适应各种恶劣环境。

    4. 应用案例和使用建议


    PTSLR1210保险丝广泛应用于便携式电子设备、医疗设备、家用电器等领域。建议在设计电路时考虑保险丝的最大电流等级与实际应用需求匹配,避免因电流过大导致误触发或损坏。

    5. 兼容性和支持


    PTSLR1210保险丝与市场上常见的PCB材料兼容,适用于标准的回流焊接工艺。Eaton公司提供了详尽的技术支持,包括产品选型指南、安装指南和技术文档,确保用户可以轻松完成安装和维护。

    6. 常见问题与解决方案


    - 问题1: 保险丝出现误触发
    - 解决办法: 检查是否因为外界因素导致误触发,如电磁干扰、温度波动等。
    - 问题2: 无法正确恢复到低电阻状态
    - 解决办法: 确认是否有过高的故障电流通过,或是保险丝本身存在质量问题。

    7. 总结和推荐


    综上所述,PTSLR1210是一款高效、可靠且易于集成的低电阻表面贴装PTC保险丝,适合用于多种电子设备的过载保护。其紧凑的体积、宽泛的工作温度范围及出色的性能使其成为众多领域的理想选择。如果您正在寻找一种能够提升系统安全性和稳定性的解决方案,PTSLR1210无疑是一个值得考虑的选择。
    希望以上内容能帮助您全面了解PTSLR1210低电阻表面贴装PTC保险丝的各项特性和应用场景。如有更多疑问或需要进一步的技术支持,请联系Eaton公司。

PTSLR12106V700参数

参数
最大电压 6V
保持电流 7A
跳闸电流 14A
冷电阻 -
最大额定电流 5A
最小初始态电阻值 1mΩ
最大跳断后电阻值 8mΩ
跳闸时间 5s
长*宽*高 3.43mm*2.8mm*1mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTSLR12106V700厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTSLR12106V700数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTSLR12106V700 PTSLR12106V700数据手册

PTSLR12106V700封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2144 ¥ 1.8799
8000+ $ 0.2088 ¥ 1.8309
12000+ $ 0.205 ¥ 1.7982
16000+ $ 0.205 ¥ 1.7982
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 7519.6
