84-6240.0020

产品分类: 按钮开关
厂牌: EAO
产品描述: On-Off DPST-NC 圆形-22.30(Dia) 24V 120V 焊接安装,面板安装
供应商型号: ET-4644937
供应商: 海外现货
标准整包数: 1

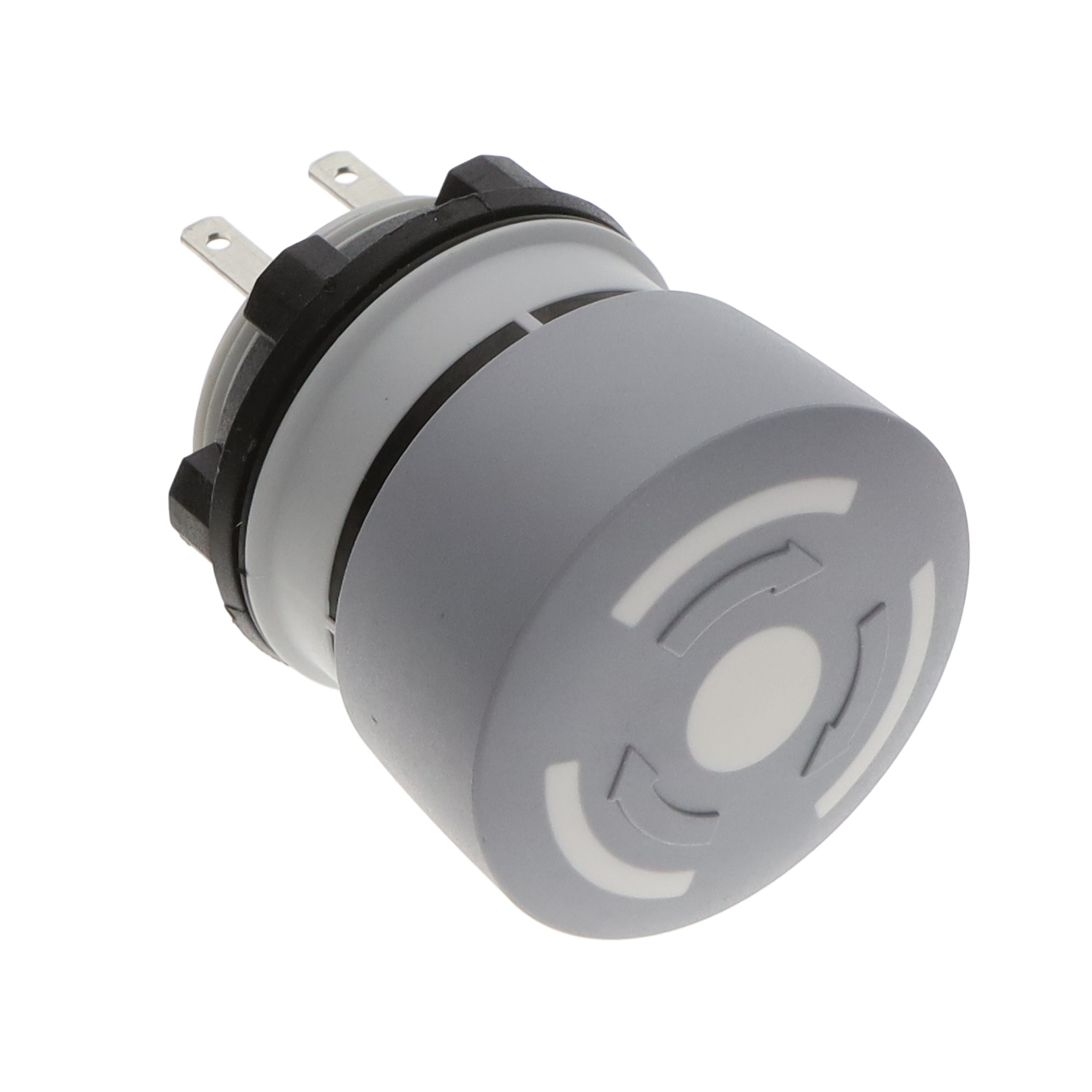

EAO 按钮开关 84-6240.0020

84-6240.0020概述


    产品简介


    本文将介绍一款由DigiKey分销的电子元器件——型号为84-6240.0020的停止开关(Stop Switch)。该产品广泛应用于机械控制和安全控制系统中,因其耐用性和可靠性而备受青睐。此开关采用前部安装方式,外形为蘑菇头设计,确保操作简便且高效。其电气特性全面,能够在多种环境下稳定运行,满足各种工业应用场景的需求。

    技术参数


    - 基本参数
    - 额定操作电压 \(Ue\):250 VAC/DC,符合EN IEC 60947-1标准
    - 过电压类别:II,符合EN/IEC 61058-1标准
    - 开关触点额定电流:AC下5 A,符合EN/IEC 60947-5标准
    - 机械寿命:50,000次操作循环
    - 电气寿命:250,000次操作循环
    - 防护等级:IP65,符合DIN EN 60529标准
    - 操作温度范围:\(-25^\circ C \sim +70^\circ C\)
    - 电气特性
    - 开关额定电压:250 VAC,符合EN/IEC 60947-1标准
    - 电气强度:在500 VAC,50 Hz下耐压1分钟,符合DIN IEC 60512-2标准
    - 开关负载能力:AC下银质触点(金镀层),额定值120 VAC 240 VAC时电流分别为3 A和1.5 A
    - 直流电负载能力:DC下银质触点(金镀层),额定值12 VDC至60 VDC时电流分别为2.0 A至0.8 A
    - 最大冲击加速度:150 m/s²,脉冲宽度11 ms,符合EN IEC 60068-2-27标准
    - 机械特性
    - 安装切口:直径22.3 mm的圆形切口
    - 透镜材料:塑料
    - 操作力:17 N ± 4 N
    - 操作行程:约4 mm
    - 固定螺母扭矩:0.8 Nm
    - 环境特性
    - 震动:最大50 m/s²,频率范围10 Hz至500 Hz,符合EN IEC 60068-2-6标准
    - 冲击:最大150 m/s²,脉冲宽度11 ms,符合EN IEC 60068-2-27标准
    - 温度范围:存储温度\(-25^\circ C \sim +85^\circ C\)
    - 环境条件:湿热环境测试符合EN IEC 60068-2-30和EN IEC 60068-2-78标准

    产品特点和优势


    84-6240.0020停止开关以其卓越的机械寿命和电气寿命,在严苛的工作环境中展现出强大的耐用性。该开关具备非照明的透明镜片设计,能够有效防止误操作,并通过其独特的“蘑菇头”设计,提供清晰的操作指示。该开关还具备良好的抗振动和抗冲击性能,可在各种复杂工业环境中稳定运行。此外,其高防护等级IP65使其适用于户外及恶劣工况,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    此款开关广泛应用于工业机械设备的安全控制系统中,例如自动门控制系统、机器人的紧急停止系统、电梯的安全回路等。其快速响应和可靠的断开机制能够保障系统的安全性。
    使用建议
    在安装时需确保选用合适的切口尺寸,避免因过大的安装孔而导致密封不良。操作时应注意检查周围环境,确保无异物卡住开关,以延长其使用寿命。定期检查开关触点状态,避免长时间高温导致触点氧化。

    兼容性和支持


    84-6240.0020型号开关采用插接式端子,易于集成到现有系统中。它适用于多种电气控制电路,如交流电和直流电电路。厂家提供完善的安装指南和技术支持,确保用户可以顺利部署和使用该产品。同时,该开关已通过多项国际认证,如CE、UKCA、UL等,满足全球市场的合规要求。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 开关不响应 | 检查电源连接,确认没有松动或短路 |
    | 触点氧化 | 清洁触点,必要时更换 |
    | 密封不良 | 重新安装确保切口尺寸合适 |

    总结和推荐


    总体而言,84-6240.0020停止开关凭借其卓越的电气和机械性能、可靠的使用寿命以及广泛的适用性,成为众多工业应用的理想选择。无论是需要严格安全控制的应用还是需频繁操作的设备,这款开关都能提供卓越的表现。我们强烈推荐使用此产品,相信它能为您的系统带来持久的安全与可靠性能。

84-6240.0020参数

参数
最大直流触点电压 24V
开关功能 On-Off
电气寿命 -
最大交流触点电压 120V
面板开孔尺寸 圆形-22.30(Dia)
机械寿命 -
执行器类型 -
电流额定值 -
指示颜色 -
开关配置 DPST-NC
安装方式 焊接安装,面板安装
包装方式 袋装

84-6240.0020厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

84-6240.0020数据手册

厂牌 PDF简要描述 下载
EAO 按钮开关 EAO 84-6240.0020 84-6240.0020数据手册

84-6240.0020封装设计

查看详情并下载
Symbol
Footprint
3D Model
