46-312.1Z70

产品分类:
厂牌: EAO
产品描述:
供应商型号: ET-4416856
供应商: 海外现货
标准整包数: 1
EAO  46-312.1Z70

46-312.1Z70概述


    产品简介

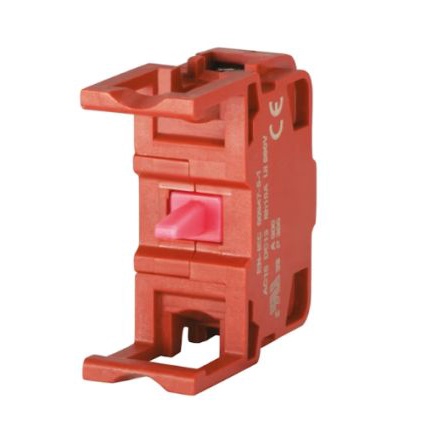

    本产品为一款前端开关元件(型号:46-312.1Z70),由DigiKey提供分销服务。该元件主要应用于电气控制与配电系统中。其特点是红色外壳设计,能够承受较高的绝缘电压(Ui 690V - Uimp 4KV)和额定电流(10 A)。它采用银质接触材料,并具有慢闭合切换系统,适用于多种工业应用场合。

    技术参数


    - 绝缘电压: Ui 690V - Uimp 4KV(符合IEC-EN60947-1标准)
    - 热电流: 10 A(符合IEC-EN60947-1标准)
    - 接触形式: 1常闭(NC)1常开(NO)
    - 污染等级: 3级
    - 电气特性(AC-15):
    - 额定电压:24 V, 120 V, 240 V, 600 V
    - 额定电流:10 A, 6 A, 3 A, 1.2 A
    - 电气特性(DC-13):
    - 额定电压:24 V, 120 V, 240 V
    - 额定电流:5 A, 1.1 A, 0.55 A
    - 重量: 0.011 kg
    - 材料: 接触材料为银
    - 机械寿命: 1百万次操作循环
    - 终端: 螺丝端子
    - 操作力: 0.8 ... 1 Nm
    - 紧固扭矩: 0.8 ... 1 Nm
    - 气候适应性: +25°C-97%RH / +45°C-93%RH(符合IEC-EN60068-2-30标准)
    - 防护等级: IP20
    - 冲击耐受性: 30g, 18ms(符合EN-IEC 60068-2-27标准)
    - 振动耐受性: 5g f= 2...500Hz(符合EN-IEC 60068-2-6标准)

    产品特点和优势


    此开关元件具备优异的电气特性和物理耐受性。其慢闭合切换系统可以有效减少电弧和电火花,延长接触部件的使用寿命。此外,其高绝缘电压和电流承受能力使得它非常适合于工业控制和配电系统中,特别是在需要高可靠性的环境中。

    应用案例和使用建议


    - 应用案例: 本产品常用于工厂自动化系统中的控制面板和配电柜内。例如,在电机控制回路中作为保护装置使用。
    - 使用建议: 在安装过程中应确保螺丝端子正确紧固,并保持周围环境清洁干燥以保证良好的接触性能和长寿命。此外,根据具体的工作环境选择合适的电缆截面积连接到螺丝端子上,确保电流的稳定传输。

    兼容性和支持


    - 兼容性: 此开关元件适用于各种标准的电气控制系统和电路板设计,如IEC EN 60947-1, IEC EN 60947-5-1, UL508等。
    - 支持: DigiKey提供详尽的技术文档和在线技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何确定正确的螺丝端子规格?
    - A: 根据所连接电线的直径选择合适尺寸的螺丝端子,一般建议电线直径不应超过端子孔径的70%。

    - Q: 如何判断该元件是否正常工作?
    - A: 可通过万用表测量其导通情况来判断,若导通,则表示开关处于闭合状态;反之则为断开状态。

    总结和推荐


    综上所述,该款46-312.1Z70前端开关元件凭借其优异的电气性能、高可靠性以及良好的机械耐久性,在工业控制和配电系统中有广泛的应用前景。我们强烈推荐此产品给那些需要高性能、高可靠性的应用场景。

46-312.1Z70参数

参数
安装方式 螺纹安装
包装方式 袋装

46-312.1Z70厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

46-312.1Z70数据手册

厂牌 PDF简要描述 下载
EAO EAO 46-312.1Z70 46-312.1Z70数据手册

46-312.1Z70封装设计

查看详情并下载
Symbol
Footprint
3D Model
