19-139.035

产品分类: 按钮开关
厂牌: EAO
产品描述: EAO 按钮开关, 瞬间操作, 面板安装, 触点额定电流 100 mA @ 50 V 交流, 单刀单掷 (SPST)
供应商型号: 19-139.035
供应商: 国内现货
标准整包数: 1

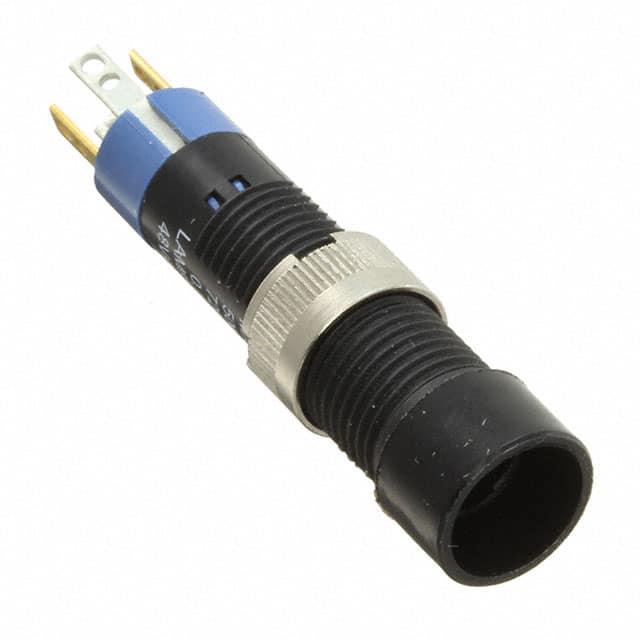

EAO 按钮开关 19-139.035

19-139.035概述


    产品简介


    EAO系列19是一款具有出色触觉反馈的高质量按钮开关。它广泛应用于音频/视频设备、测量技术以及医疗工程等领域。这些按钮开关提供多种配置选项,可以满足不同应用需求,包括指示灯、面板安装和特定的电气特性。

    技术参数


    - 机械特性
    - 按钮尺寸:9mm x 9mm 或直径9mm
    - 安装孔径:直径8mm
    - 额定操作温度:-25°C至+65°C(无照明),-40°C至+85°C(储存)
    - 最大电线直径:2 x 0.8mm
    - 操作力:1.6N(普通),1.8N(低水平)
    - 电气特性
    - 开关电压:最大50VAC(100mA)/72VDC(70mA)(金镀银);最小100μV,50μA
    - 触点材料:银镀金,银
    - 电气强度:2500VAC,50Hz,1分钟
    - 防护等级:IP40
    - 认证
    - 符合RoHS 2011/65/EU

    产品特点和优势


    - 出色的触觉反馈:为用户提供可靠的点击感,提升用户体验。
    - 低电压/电流应用:金镀银触点适用于低电压和电流环境。
    - 紧凑设计:适合PCB安装,节省空间。
    - 明亮均匀的照明:适合需要可视化指示的应用。

    应用案例和使用建议


    典型应用
    - 音频/视频设备:作为设备控制按钮,提高操作便利性。
    - 医疗工程:要求高可靠性的控制接口。
    使用建议
    - 保护电路设计:使用自由轮动二极管来吸收感应负载的浪涌电流,保护开关寿命。
    - LED驱动电阻选择:推荐根据不同的电压和颜色选择合适的串联电阻以确保LED的正常工作。

    兼容性和支持


    - 兼容性:可以与各种类型的LED和电源适配器兼容。
    - 厂商支持:提供详细的安装指南和技术支持文档,可以在EAO官方网站下载。

    常见问题与解决方案


    - Q1: 灯光亮度不一致?
    - A1: 检查LED的极性和串联电阻的选择。
    - Q2: 按钮操作力度不一致?
    - A2: 确认接线正确,并检查是否有任何机械干涉。

    总结和推荐


    EAO系列19以其优良的机械特性和电气性能,非常适合在多种工业和消费电子应用中使用。特别是在需要精确控制和视觉反馈的场合。总体来说,这是一款高度可靠且性能稳定的电子元件,值得推荐。

19-139.035参数

参数
开关功能 Off-Mom
面板开孔尺寸 圆形-8.00(Dia)
电流额定值 -
电气寿命 -
执行器类型 Round Button
机械寿命 -
最大交流触点电压 50V
最大直流触点电压 72V
开关配置 SPST-NO
指示颜色 -
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

19-139.035厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

19-139.035数据手册

厂牌 PDF简要描述 下载
EAO 按钮开关 EAO 19-139.035 19-139.035数据手册

19-139.035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 146.2048
300+ ¥ 142.6096
500+ ¥ 140.2128
库存: 94
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 7310.24
直接购买
加入购物车
